تفاصيل المنتج:
|
| اسم المنتج: | 1 المدخلات 9 إخراج شاشات الكريستال السائل فيديو الجدار تحكم 3X3 مع IR RS232 | صوتي: | 3.5 واجهة الصوت ، ودعم القنوات اليسرى واليمنى والاستريو ، ومفتاح إشارة AV بشكل متزامن |
|---|---|---|---|
| مزود الطاقة: | تيار متردد: 100 إلى 240 فولت | الأبعاد (1U): | 1U 19 بوصة قفص قياسي ، 442 مم (L) * 45 مم (H) * 242 مم (W) |
| اللون: | أسود | مادة القصف: | معدن |
| إبراز: | وحدة تحكم جدار الفيديو RS232 3X3,وحدة تحكم جدار الفيديو 3x3 FCC,وحدة تحكم جدار الفيديو RoHs HDMI |
||

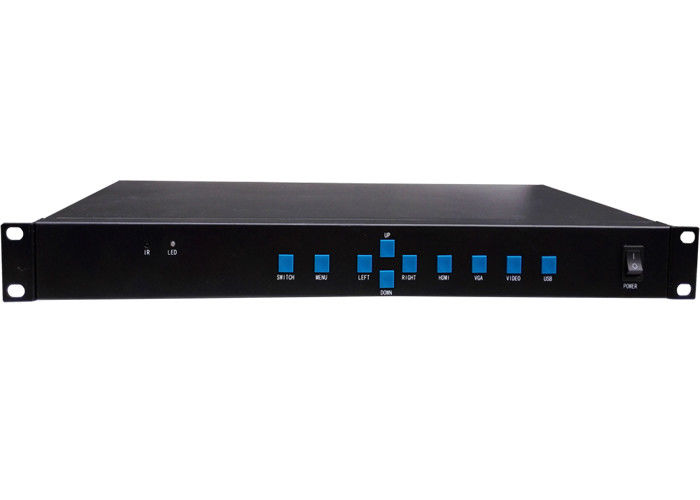

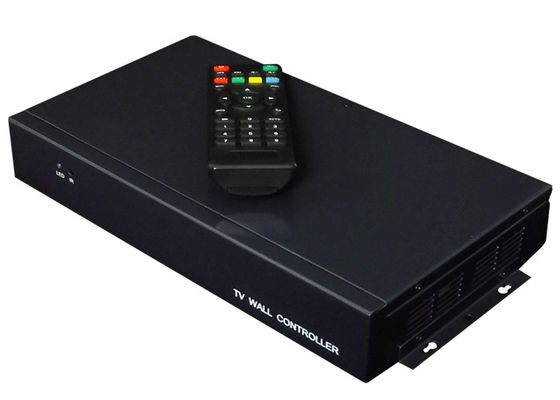

1 الإدخال 9 إخراج شاشات الكريستال السائل فيديو الجدار تحكم 3X3 مع IR RS232
1. مقدمة المنتج:
9 قنوات تحكم جدار الفيديو 3 × 3 2 × 4 4 × 2 هو معالج جدار فيديو احترافي
توزيع إشارة الفيديو على شاشات تلفزيون متعددة لعرض الربط.وهو يدعم HDMI DVI
مدخلات VGA USB ، يمكنك التبديل لتحديد عرض واحد منهم حسب الرغبة.
2. مقدمة الوظيفة:
2.1 نموذج متعدد الشاشات
يمكن للمستخدم زيادة أو تقليل وحدات الإخراج بسبب اعتماد تصميم معياري.وآلة واحدة
يمكن إخراج 25 إشارة مشتركة HDMI كحد أقصى مع بروتوكول DVI المتوافق.يمكن أن تحقق لا حدود لها
مشترك من خلال اتصال متسلسل ؛وفقًا لطلب المستخدم ، يمكن تخصيص آلة واحدة
أنواع مختلفة من أنماط الشاشات المتعددة مثل 2 * 2،3 * 3،1 * 2،2 * 3،3 * 2،2 * 4،4 * 2،2 * 5،5 * 2 إلخ.
2.2 إشارة الإدخال
يمكن أن تدعم 4 إشارات إدخال تتكون من فيديو مركب واحد ، 1 VGA ، 1 HDMI ، 1 USB ؛و
واجهة HDMI و USB مع وظيفة فك تشفير الصوت والفيديو والفيديو المركب وإشارة VGA
إضافة واجهة صوتية ذات صلة. ما هو أكثر من ذلك ، يمكن التبديل إلى كل إشارة إدخال الفيديو مع إخراج الصوت
في التزامن ، فيما يلي مخطط الواجهة:
2.3 وظيفة المرآة
مقارنة بالمعالج الشائع متعدد الشاشات ، يمكنه تحقيق وظيفة قلب المرآة بزاوية 180 درجة
كل وحدة عرض واحدة.سيتم تقليل فجوة مفصل LCD بشكل حاد ، مما يجعل الصورة
أكثر حيوية إذا انقلب تلفزيون LCD 180 درجة باتجاه الصف العلوي عندما يقوم المستخدم بتوصيل تلفزيون LCD عادي.
ما يلي هو مبين:
مواصفات 1 Input 9 Output LCD Video Wall Controller 3X3 مع IR RS232:
| العنصر | المواصفاتification |
| مدخلات HDMI | |
| واجهه المستخدم | HDMI (يدعم HDCP1.3 و DVI1.0) |
| القرار | حتى 1920 * 1080 عند 60 هرتز |
| اللون | 24 بت ، 16.77 ميجا |
| مدخلات DVI | |
| واجهه المستخدم | DVI (دعم DVI1.0) |
| القرار | حتى 1920 * 1080 عند 60 هرتز |
| اللون | 24 بت ، 16.77 ميجا |
| مدخلات VGA | |
| واجهه المستخدم | DB15 |
| القرار | 800 * 600 إلى 1920 * 1080 عند 60 هرتز |
| إدخال AV | |
| واجهه المستخدم | RCA |
| هوية | آلي |
| اساسي | بال ، نتسك |
| USB | |
| فيديو | RM و RMVB و AVI و WMV و MOV و MP4 و FLV و MPG و DAT و MPEG وما إلى ذلك ، تصل الدقة إلى 1080 بكسل |
| صوتي | MP3 ، WMA ، FLAC وما إلى ذلك |
| صورة | JPG ، BMP ، PNG |
| نص | رسالة قصيرة |
| مدخل الصوت | يصلح لفيديو VGA |
| مخرج الصوت | يصلح لإخراج الفيديو |
| مخرج HDMI | 1024 * 768 @ 60 هرتز ، 720 بكسل عند 60 هرتز ، 1080 بكسل عند 60 هرتز |
| مراقب | بعيد ، مفتاح زر ، منفذ تسلسلي RS232 |
| اسم المنتج | 1 الإدخال 9 الإخراج LCD وحدة تحكم الفيديو الجدارية 3X3 مع الأشعة تحت الحمراء ، RS232 |
طوبولوجيا نظام1 المدخلات 9 إخراج شاشات الكريستال السائل فيديو الجدار تحكم 3X3 مع IR RS232:
