تفاصيل المنتج:
|
| بروتوكول: | دعم بروتوكول hdcp1.3 ، ودعم بروتوكول hdmi1.3 ، متوافق مع بروتوكول dvi1.0 | عرض النطاق الترددي للواجهة: | 2.25 جيجابت في الثانية (إجمالي 6.75 جيجابت في الثانية ، 2.25 جيجابت في الثانية لكل لون) |
|---|---|---|---|
| قرار الدعم الأقصى: | HDPC: 1920x1200P @ 60_24bit ، HDTV: 1920x1080P @ 60_36bit | منافذ الإدخال: | 4 قنوات HDMI |
| منافذ الإخراج: | 4 قنوات HDMI | اللون: | أسود |
| إبراز: | جهاز التحكم في جدار الفيديو HDMI1.3 LCD,وحدة التحكم في جدار الفيديو HDPC1.3 LCD,وحدة التحكم FCC HDMI Matrix |
||

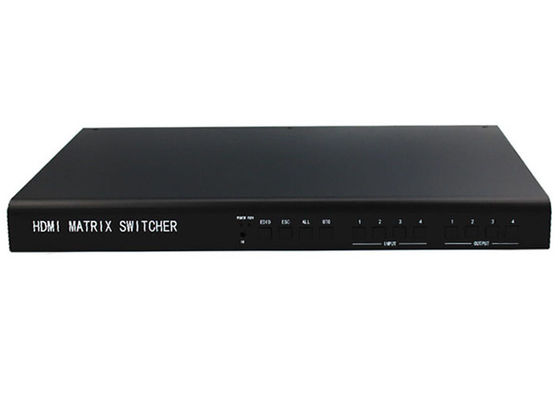

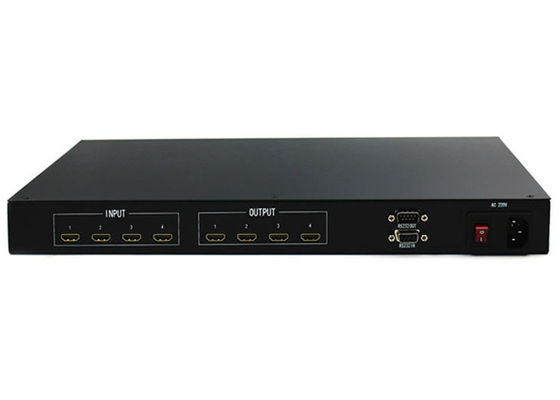

4 في 4 Out Matrix LCD Video Wall Controller HDMI1.3 HDPC1.3 Protocol
4 في 4 مخرج HDMI Matrix و LCD Video Wall Controller
نظرة عامة على المنتج :
Matrix Switcher هو جهاز تحويل احترافي عالي الأداء مع تحكم ذكي مضمن.
اعتماد طريقة معالجة فريدة من نوعها تعمل على تحسين سرعة التحويل للجهاز بشكل كبير.
سمات:
1. مع وظيفة ذاكرة الطاقة ، مع حماية مجال انقطاع التيار الكهربائي ؛
2. وضع التحكم المرن ، تشغيل لوحة الزر البلورية ، وواجهتي اتصال قياسيتين rs-232 ، متوافقة مع بيئات مختلفة ، ملائمة للمستخدمين لاستخدامها مع أجهزة التحكم عن بعد المختلفة.
3. مزود طاقة عالمي مدمج.
4 ، هيكل معدني كامل متوافق مع خزانات قياسية مقاس 19 بوصة.
5. دعم المصفوفة الأمامية LCD شعار الاستعداد وبرامج التحكم.
6. دعم hdcp لحل الأجهزة المقابلة مثل بلو راي دي في دي وهلم جرا.
المعايير الفنية :
|
فيديو |
|
|
بروتوكول |
دعم بروتوكول hdcp1.3 ، ودعم بروتوكول hdmi1.3 ، متوافق مع بروتوكول dvi1.0 |
|
ربح |
0 ديسيبل |
|
عرض النطاق الترددي للواجهة |
2.25 جيجابت في الثانية (إجمالي 6.75 جيجابت في الثانية ، 2.25 جيجابت في الثانية لكل لون) |
|
قرار الدعم الأقصى |
HDPC: 1920x1200P @ 60_24bit ، HDTV: 1920x1080P @ 60_36bit |
|
ارتعاش على مدار الساعة بت |
<0.15 تيرا بايت |
|
وقت صعود البت |
<0.3 تيرا بايت (20٪ - 80٪) |
|
وقت سقوط بت |
<0.3 تيرا بايت (20٪ - 80٪) |
|
أقصى تأخير للإرسال |
5nS (± 1nS) |
|
سرعة التحويل |
200 نانوثانية (أقصى وقت) |
|
إدخال الفيديو |
|
|
واجهه المستخدم |
واجهة VGA / DVI-D / HDMI-a أنثى |
|
قوة الاشارة |
TMDS +/- 0.4Vpp |
|
معاوقة |
50 |
|
أدخل إيديد |
Edid يعيش قابلة لإعادة الكتابة |
|
يوصى بمسافة الإدخال القصوى |
أقل من 40 مترًا بدقة 1920 × 1080 عند 60 (يُوصى باستخدام سلك خاص معتمد من HDMI ، مثل سلك Molex TM) |
|
إخراج الفيديو |
|
|
واجهه المستخدم |
واجهة VGA / DVI-D / HDMI-a أنثى |
|
معاوقة |
50Ω |
|
أقصى مسافة الإخراج الموصى بها |
أقل من 10 أمتار عند 1920x1200 عند 60 (يُوصى باستخدام أسلاك خاصة بـ HDMI مثل أسلاك Molex TM) |
|
نوع التحكم |
|
|
واجهة التحكم التسلسلي |
Rs-232 ، واجهة 9 ذكور وإناث من النوع d |
|
معدل الباود والبروتوكول |
معدل الباود: 9600 ، بتات البيانات: 8 بتات ، بتات التوقف: 1 ، بدون تكافؤ |
|
هيكل منفذ التحكم التسلسلي |
2 = TX ، 3 = RX ، 5 = GND |
|
تخصيص |
|
|
مزود الطاقة |
100VAC ~ 240VAC ، 50/60 هرتز ، مصدر طاقة تكيفي دولي |
|
درجة الحرارة |
درجة حرارة التخزين والاستخدام: -20 درجة ~ + 70 درجة |
|
رطوبة |
رطوبة التخزين والاستخدام: 10٪ ~ 90٪ |
|
حجم الهيكل |
تخضع للنموذج الفعلي |
|
وزن المنتج |
تخضع للنموذج الفعلي |
|
متوسط الوقت بين الفشل |
30000 ساعة |
|
ضمان |
ضمان مجاني لمدة سنة وصيانة مدى الحياة |
مخطط التطبيق:
