تفاصيل المنتج:
|
| اسم المنتج: | وحدة تحكم في جدار الفيديو 5x2 USB / HDMI / VGA / AV TV المعالج 10 عروض تلفزيونية شاشة الربط لشاشة LE | اشارة ادخال: | VGA ، HDMI ، فيديو ، USB |
|---|---|---|---|
| إشارة الخرج: | 10 × إخراج HDMI | صوتي: | 3.5 واجهة الصوت ، ودعم القنوات اليسرى واليمنى والاستريو ، ومفتاح إشارة AV بشكل متزامن |
| وضع التحكم: | RS232 、 Remote case key | مزود الطاقة: | من 100 إلى 240 فولت |
| قوة: | 20 واط | الأبعاد (1U): | 1U 19 بوصة قفص قياسي ، 442 مم (L) * 45 مم (H) * 242 مم (W) |
| الوزن (1U): | 2.5 كجم | ||
| إبراز: | 5x2 LCD Video Wall Controller,1U LCD Video Wall Controller,5x2 TV Video Wall Processor |
||

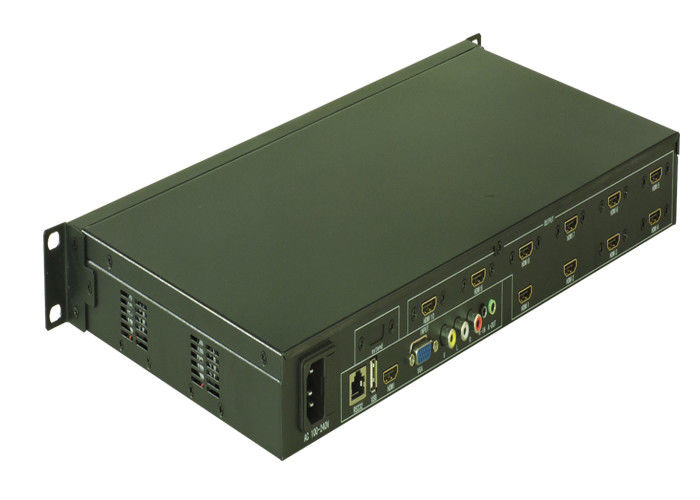

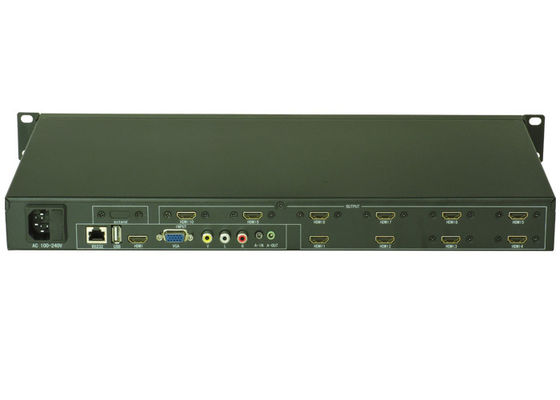

5x2 LCD Video Wall Controller USB HDMI VGA Video AV TV Processor
وحدة تحكم في جدار الفيديو 5x2 USB / HDMI / VGA / AV TV المعالج 10 عروض تلفزيونية شاشة الربط لشاشة LED / LCD
1 ، مقدمة المنتج:
وحدة تحكم في جدار الفيديو 5x2 USB / HDMI / VGA / AV TV المعالج 10 عروض تلفزيونية شاشة الربط لشاشة LED / LCD
تم تصميمه ليكون معالج جدار فيديو معياري داخلي / خارجي ، لالتقاط ، وتحويل AD ، وتوجيه ، وتوزيع جميع التنسيقات على جدار فيديو متعدد ، بما في ذلك تلفزيون LCD ، و DID ، و DLP ، و Plasma ، وما إلى ذلك ، مع الحفاظ على رقمي حقيقي الإشارة.
تتضمن وحدة تحكم حائط الفيديو LM-TV10 2x5 مع العديد من واجهات الفيديو المختلفة HDMI ، VGA ، AV ،ويمكنه فك تشفير الفيديو (مثل RMVB) والصوت (مثل MP3) والصور (مثل JPG) من خلال واجهة USB.يمكن تبديل كل مقطع فيديو به صوت معًا.واجهة إخراج HDMI ، الدقة 1080 P أو 720 P ، يختارها المستخدم.
وحدة تحكم في جدار الفيديو 5x2 USB / HDMI / VGA / AV TV المعالج 10 عروض تلفزيونية شاشة الربط لشاشة LED / LCD
يمكن أن تكون وحدة تحكم الفيديو الجدارية التحكم عن بعد ، زر و RS232.
2 ، مقدمة الوظيفة:
1 ، نموذج متعدد الشاشات
يمكن للمستخدم زيادة أو تقليل وحدات الإخراج بسبب اعتماد تصميم معياري.ويمكن للآلة الواحدة 25 إخراج إشارة مشتركة HDMI كحد أقصى مع بروتوكول DVI المتوافق.يمكن أن تحقق وصلة غير محدودة من خلال الاتصال التعاقبي ؛وفقًا لطلب المستخدم ، يمكن تخصيص آلة واحدة لأنواع مختلفة من أنماط الشاشات المتعددة مثل 2 * 2،3 * 3،1 * 2،2 * 3،3 * 2،2 * 4،4 * 2،2 * 5 ، 5 * 2 إلخ.
2 ، إشارة الإدخال
يمكن أن تدعم 4 إشارات دخل تتكون إجمالاً من فيديو مركب واحد ، 1 VGA ، 1 HDMI ، 1 USB ؛وواجهة HDMI و USB مع وظيفة فك تشفير الصوت والفيديو والفيديو المركب وإشارة VGA تضيف واجهة صوتية ذات صلة. والأكثر من ذلك ، يمكن لجميع إشارات إدخال الفيديو التبديل إلى إخراج الصوت في التزامن. فيما يلي مخطط الواجهة:
3 ، وظيفة المرآة
مقارنة بالمعالج الشائع متعدد الشاشات ، يمكنه تحقيق وظيفة قلب المرآة بزاوية 180 درجة تجاه كل وحدة عرض مفردة.سيؤدي ذلك إلى تقليل فجوة وصلة LCD بشكل حاد ، مما يجعل الصورة أكثر وضوحًا إذا انقلب تلفزيون LCD 180 درجة نحو الصف العلوي عندما يقوم المستخدم بتوصيل تلفزيون LCD عادي.
قبل الانقلاب بعد الانقلاب
4 ، وظيفة تقطيع الحافة
بدون وظيفة فارغة الحافة ، تحتوي جميع وحدات العرض المشتركة على فجوة في الإطار ، مما يجعل الصورة تمزق في الرؤية والشعور بأنها غير طبيعية ؛ الصورة أكثر طبيعية وحيوية بدون تحويل ورسم بعد عملية فارغة الحافة.
بدون وظيفة تقطيع الحواف بعد عملية تقطيع الحواف
5 ، USB إرسال وظيفة
يمكن أن يدعم المنتج وظيفة الإرسال والمفاصل عبر USB. بعد الانتهاء من الوظيفة الأساسية لمفصل LCD ، يمكن للمستخدم ضبط مجرد تشغيل نمط فيديو أو صورة مشتركة.إنها بسيطة ومفيدة ، لا تحتاج إلى تخصيص إضافي لجهاز كمبيوتر أو معدات بث أخرى ، ما عليك سوى إدخاله. قرص U في واجهة USB في عملية متعددة sceen لمنتجنا.
6 ، مفتاح الوظيفة
***وظائف الربط المتعددة مع 9 مخارج HDMI (3 × 3 ، 2 × 4 ، 4 × 2)
***إشارة إدخال فيديو متعددة مع 1 HDMI ، 1 DVI ، 1 VGA ، 1 USB
***دعم وظيفة المرآة
***دعم وظيفة قناع التحرير
***دعم RS232 وجهاز التحكم عن بعد
| فيديو | |
| بروتوكول | دعم بروتوكول hdcp1.3 ، ودعم بروتوكول hdmi1.3 ، متوافق مع بروتوكول dvi1.0 |
| ربح | 0 ديسيبل |
| عرض النطاق الترددي للواجهة | 2.25 جيجابت في الثانية (إجمالي 6.75 جيجابت في الثانية ، 2.25 جيجابت في الثانية لكل لون) |
| قرار الدعم الأقصى |
HDPC: 1920x1200P @ 60_24bit ، HDTV: 1920x1080P @ 60_36bit |
| ارتعاش على مدار الساعة بت | <0.15 تيرا بايت |
| وقت صعود البت | <0.3 تيرا بايت (20٪ - 80٪) |
| وقت سقوط بت | <0.3 تيرا بايت (20٪ - 80٪) |
| أقصى تأخير للإرسال | 5nS (± 1nS) |
| سرعة التحويل | 200 نانوثانية (أقصى وقت) |
| إدخال الفيديو | |
| واجهه المستخدم | واجهة VGA / DVI-D / HDMI-a أنثى |
| قوة الاشارة | TMDS +/- 0.4Vpp |
| معاوقة | 50 |
| أدخل إيديد | Edid يعيش قابلة لإعادة الكتابة |
| يوصى بمسافة الإدخال القصوى | أقل من 40 مترًا بدقة 1920 × 1080 عند 60 (يُوصى باستخدام سلك خاص معتمد من HDMI ، مثل سلك Molex TM) |
| إخراج الفيديو | |
| واجهه المستخدم | واجهة VGA / DVI-D / HDMI-a أنثى |
| معاوقة | 50Ω |
| أقصى مسافة الإخراج الموصى بها | أقل من 10 أمتار عند 1920x1200 عند 60 (يُوصى باستخدام أسلاك خاصة بـ HDMI مثل أسلاك Molex TM) |
| نوع التحكم | |
| واجهة التحكم التسلسلي | Rs-232 ، واجهة 9 ذكور وإناث من النوع d |
| معدل الباود والبروتوكول | معدل الباود: 9600 ، بتات البيانات: 8 بتات ، بتات التوقف: 1 ، بدون تكافؤ |
| هيكل منفذ التحكم التسلسلي | 2 = TX ، 3 = RX ، 5 = GND |
| تخصيص | |
| مزود الطاقة | 100VAC ~ 240VAC ، 50/60 هرتز ، مصدر طاقة تكيفي دولي |
| درجة الحرارة | درجة حرارة التخزين والاستخدام: -20 درجة ~ + 70 درجة |
| رطوبة | رطوبة التخزين والاستخدام: 10٪ ~ 90٪ |
| حجم الهيكل | تخضع للنموذج الفعلي |
| وزن المنتج | تخضع للنموذج الفعلي |
| متوسط الوقت بين الفشل | 30000 ساعة |
| ضمان | ضمان مجاني لمدة سنة وصيانة مدى الحياة |
اضغط على مفتاح الحالة
7 ، وظيفة التحكم عن بعد
جهاز التحكم عن بعد هو التخصيص الحصري ، كل وظيفة للمعالج متعدد الشاشات متوافقة تمامًا مع المفاتيح عن بعد ولا يمكن للسوق شرائها. وظائف المعالج متعدد الشاشات ، مثل الإعدادات ، والتبديل ، والضبط ، كما تظهر الصورة التالية:
8 ، طوبولوجيا النظام
