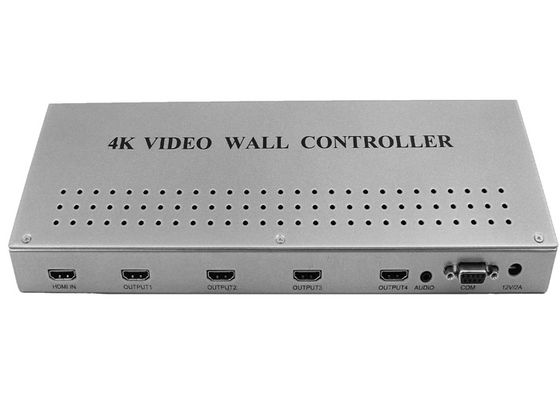

1 في 4 إخراج HDMI 1.4 4k دقة معالج جدار الفيديو 3840X2160

1 في 4 إخراج HDMI 1.4 4k دقة معالج جدار الفيديو 3840X2160

1.ملخص

تم تصميم وحدة التحكم لتكون معالج جدار فيديو معياري داخلي / خارجي ، لالتقاط ،

AD يحول ، ويوجه ، ويوزع إشارة كاملة التنسيقات إلى جدار فيديو متعدد ، بما في ذلك تلفزيون LCD ، و DID ،

DLP ، البلازما ، وما إلى ذلك ، مع الحفاظ على إشارة رقمية حقيقية.

يستخدم المنتج شريحة معالجة عالية الوضوح ، متوافقة مع 4K_30HZ (3840X2160)

إشارة وإخراج الصوت بشكل متزامن مع الفيديو المقابل.

2.تخصيص

3.دلائل الميزات

1. دعم عرض شاشة إشارة الفيديو 4K UHD (حالة خياطة 2X2)

2. يدعم أوضاع 2X2 ، 2X1 ، 3X1 ، 4X1 ، 1X2 ، 1X3 ، 1X4 للشاشة ، ويقوم بتبديل الشاشة

وضع الربط من خلال زر "الوضع" على لوحة الجهاز.

------------------------------

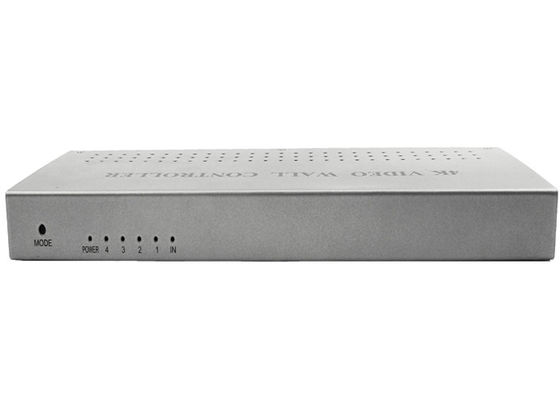

تم ضبط زر إعداد الوضع "Mode" على لوحة الجهاز لتعيين وضع الربط للشاشة.

الوظائف الرئيسية هي كما يلي:

من خلال النقر على زر "الوضع" على فترات زمنية مدتها ثانية واحدة ، يمكنك تبديل وضع الربط للشاشة ،

مثل 2 × 2 ، 1 × 2 ، 2 × 1 ، 1 × 3 ، 3 × 1 ، 1 × 4 ، 4 × 1.

عند استخدام تلفزيون LCD ، يمكن للمستخدمين قلب التلفزيون لتقليل فجوة الربط ، كما هو موضح في الشكل أدناه

تحتاج هذه الوظيفة إلى تشغيل وضع "الوجه" في التلفزيون.يمكنك الرجوع إلى دليل المستخدم الخاص بالتلفزيون إلى

ابحث عن وظيفة "Flip" وقم بتنشيطها ، أو اتصل بالشركة المصنعة للتلفزيون مباشرة لتقديم دعم الإعداد.

4.طَردقائمة

1 × الوحدة الرئيسية.وحدة تحكم حائط فيديو 2 × 2

1 × محول الطاقة

1 × دليل المستخدم

5.طوبولوجيا النظام
