وحدة تحكم حائط فيديو LCD 3x2 مع تحكم RS232 1 مدخل 6 إخراج

3x2 LCD Video Wall Controller مع RS232 Control 1 Input 6 Output

1 مدخل 6 إخراج وحدة تحكم حائط فيديو LCD مع تحكم RS232

1 ، مقدمة المنتج:

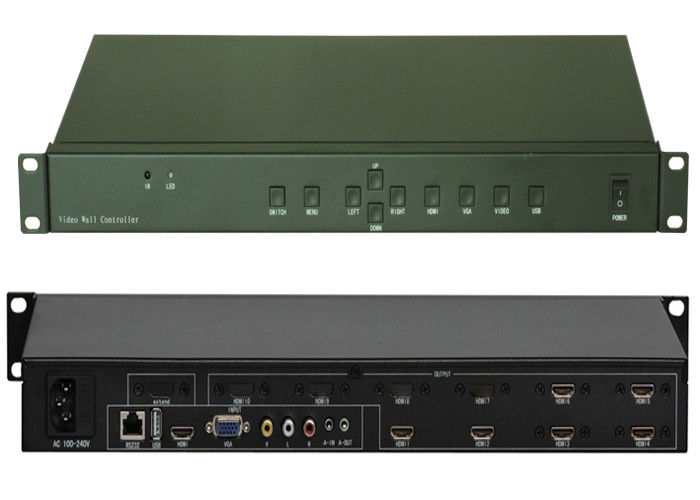

The BOX عبارة عن معالج متعدد الشاشات عالي الدقة يستهدف بشكل خاص تلفزيون LCD ، وشاشة LCD جانبية ضيقة للغاية ، وجهاز عرض ، ويمكن تخصيص 2 إلى 25 مخرج HDMI وفقًا لطلب المستخدم ويمكن تخصيص وصلة غير محدودة من خلال سلسلة. رقاقة معالجة التعريف ، لذلك يمكنها دعم إشارة 1080P للإخراج أو الإدخال وفي غضون ذلك يمكن أن تدعم فيديو مركب واحد ، 1 VGA ، 1USB ، 1 HDMI للإدخال ، ويمكن لجميع إشارات الإدخال التبديل إلى عرض العملية متعدد الشاشات والصوت وما يتصل بها إخراج الفيديو أيضا في وقت واحد.

2 ، مقدمة الوظيفة:

1 ، نموذج متعدد الشاشات

يمكن للمستخدم زيادة أو تقليل وحدات الإخراج نظرًا لاعتماد TK-BOX تصميمًا معياريًا.ويمكن للآلة الواحدة 25 إخراج إشارة مشتركة HDMI كحد أقصى مع بروتوكول DVI المتوافق.يمكن أن تحقق وصلة غير محدودة من خلال الاتصال التعاقبي ؛وفقًا لطلب المستخدم ، يمكن تخصيص آلة واحدة لأنواع مختلفة من أنماط الشاشات المتعددة مثل 2 * 2،3 * 3،1 * 2،2 * 3،3 * 2،2 * 4،4 * 2،2 * 5 ، 5 * 2 إلخ.

2 ، إشارة الإدخال

يمكن أن تدعم 4 إشارات دخل تتكون إجمالاً من فيديو مركب واحد ، 1 VGA ، 1 HDMI ، 1 USB ؛وواجهة HDMI و USB مع وظيفة فك تشفير الصوت والفيديو والفيديو المركب وإشارة VGA تضيف واجهة صوتية ذات صلة. والأكثر من ذلك ، يمكن لجميع إشارات إدخال الفيديو التبديل إلى إخراج الصوت في التزامن. فيما يلي مخطط الواجهة:

3 ، وظيفة المرآة

مقارنة بالمعالج الشائع متعدد الشاشات ، يمكن لـ TK-BOX تحقيق وظيفة قلب المرآة بزاوية 180 درجة تجاه كل وحدة عرض فردية.سيؤدي ذلك إلى تقليل فجوة وصلة LCD بشكل حاد ، مما يجعل الصورة أكثر وضوحًا إذا انقلب تلفزيون LCD 180 درجة باتجاه الصف العلوي عندما يقوم المستخدم بتوصيل تلفزيون LCD عادي.

قبل الانقلاب بعد الانقلاب

4 ، وظيفة تقطيع الحافة

بدون وظيفة فارغة الحافة ، تحتوي جميع وحدات العرض المشتركة على فجوة في الإطار ، مما يجعل الصورة تنكسر في الرؤية والشعور بأن الصورة غير طبيعية ؛ الصورة أكثر طبيعية وحيوية بدون تحويل والرسم بعد عملية فارغة الحافة.

بدون وظيفة تقطيع الحواف بعد عملية تقطيع الحواف

3 ، طوبولوجيا النظام
