تفاصيل المنتج:
|
| واجهة الإدخال: | 4 مداخل HDMI | الدقة: | يدعم HDMI دقة قصوى تبلغ 3840 * 2160 @ 60 هرتز ، وهو متوافق مع الإصدارات السابقة |
|---|---|---|---|
| واجهة الإخراج: | يمكن تخصيص مخرجين إلى 16 منفذ HDMI لدعم إخراج الصوت والفيديو في وقت واحد ؛ 1 ستيريو القناة اليمنى وا | قرار الإخراج: | 1024 * 768 @ 60 هرتز 1280 * 800 عند 60 هرتز 1280 * 720 عند 60 هرتز 1920 * 1080 عند 60 هرتز ， 1920 * |
| مساهمة الجهد: | 100 إلى 240 فولت تيار متردد ؛ | وضع العرض: | 2 × 2 ، 3 × 3 ، 4 × 4 ، 3 × 4 ، 2 × 3 ، 2 × 4 ، 2 × 5 ، 2 × 6 ، حسب الطلب |
| حجم المنتج （3U）: | 440 مم (طويل) × 310 مم (عرض) × 133 مم (مرتفع) | وزن المنتج: | 7.5 كجم |
| استهلاك الطاقة: | ماكس 70 واط | ||
| إبراز: | وحدة تحكم حائط فيديو 4K 60HZ LCD,وحدة تحكم حائط فيديو LCD 70 وات,وحدة تحكم حائط فيديو 240 فولت 4K |
||

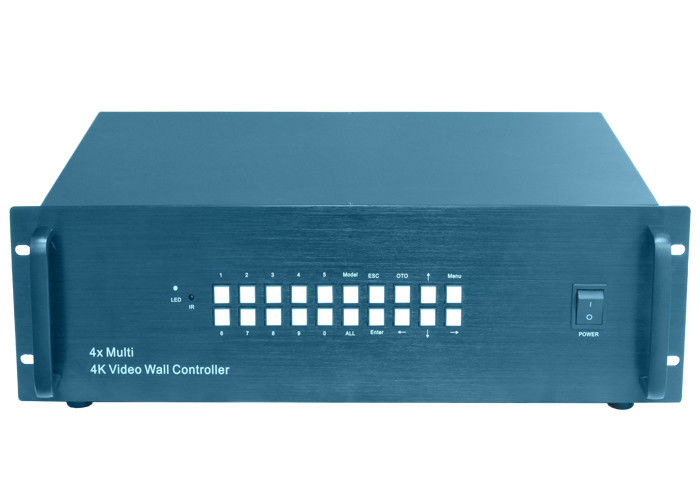

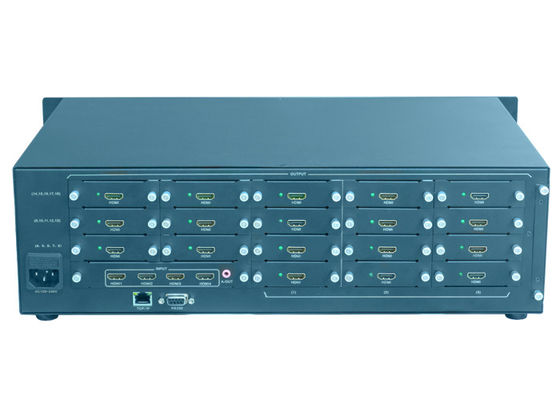

4K 60HZ LCD Video Wall Controller 4 HDMI إشارة الدخل 16 الإخراج
4 مدخلات 16 مخرج 4K HDMI Matrix & Video Wall Controller
مقدمة المعالج المتكامل:
المنتج عبارة عن معالج متكامل متعدد الوظائف يصل إلى مصفوفة 4K ، وتتمثل وظيفته الرئيسية في تحقيق التبديل الحر بين التقليدي
جهاز تحكم حائط فيديو بدقة 4K ومصفوفة لتحقيق تأثير آلة واحدة ذات استخدام مزدوج.إنها ليست فقط وحدة تحكم حائط فيديو بدقة 4K ذات 16 قناة ،
ولكن أيضًا محول مصفوفة 4 في 16 مخرجًا.المنتج يدعم 4 قنوات لمدخل إشارة 4K HDMI ، ويدعم ما يصل إلى 16 قناة من
خرج إشارة HDMI.
يتم دعم خرج MxN في وضع الربط ، ويمكن تبديل 4 إشارات إدخال بحرية.يمكن تحويل جميع إشارات الإدخال إلى الشاشة الكبيرة لعرض الربط ، ويتم إخراج الصوت والفيديو المقابل بشكل متزامن.في وضع المصفوفة ، يدعم التبديل التعسفي للإدخال والإخراج ، ويدعم وظيفة التبديل السلس ، ويحقق التبديل السريع بدون شاشة سوداء.تدعم المصفوفة أيضًا وظيفة المعاينة المكونة من 4 شاشات ، والتي تعرض 4 مدخلات على شاشة واحدة في نفس الوقت.
مع الوظائف الفائقة ، المنتج مناسب للعديد من مشاريع المراقبة بالفيديو ، مشاريع الربط واسعة النطاق ، قاعات المعارض ، مراكز التحكم ، إلخ.
سمات:
***دعم 4 مداخل HDMI ، 2 HDMI2.0 ، 2 HDMI1.4 ، حتى 4K60HZ ، التوافق مع الإصدارات السابقة ؛
***يدعم ما يصل إلى 16 مخرجًا ، دقة الإخراج تدعم 1024 * 768 @ 60 هرتز ، 1280 * 800 @ 60 هرتز ، 1280 * 720 @ 60 هرتز ، 1920 * 1080 @ 60 هرتز ، 1920 * 1200 @ 60 هرتز (الربط) ، يمكن تبديل دقة الإخراج ؛
***آلة الربط من نوع البطاقة وآلة الكل في واحد المصفوفة ، مفتاح واحد لتحقيق التبديل الحر ؛
***يدعم وضع الربط الربط MxN المخصص ؛
***دعم وظيفة الدوران 180 درجة لأي صورة وحدة عرض ، ودعم شاشة LCD العلوية للانعكاس ؛
***وظيفة حماية الحافة ، يدعم وضع الربط تعديل الربط الأفقي والعمودي ؛
***يدعم وضع المصفوفة وظيفة التبديل السلس ؛
***يدعم وضع المصفوفة أي عرض مقسم لشاشة إخراج 4 ؛
***دعم جهاز التحكم عن بعد ، RS232 ، TCP-IP (حسب الطلب) ، التحكم في زر الهيكل ؛
***الهيكل القياسي 3U ، يمكن تثبيته مباشرة في الخزانة القياسية ؛
تخصيص :
1 ،إشارة الإدخال والإخراج
دعم 4 مدخلات إشارة HDMI ، يمكن تبديل إشارة الإدخال من خلال أزرار الهيكل وجهاز التحكم عن بعد ، وأعلى دقة تدعم 4K @ 60HZ ؛
يدعم ما يصل إلى 16 إخراج إشارة HDMI ، ودقة الإخراج تدعم 1920x1080 @ 60HZ ، 1024 * 768 @ 60 هرتز ، 1280 * 800 @ 60 هرتز ، 1280 * 720 @ 60 هرتز ، 1920 * 1080 @ 60 هرتز ، 1920 * 1200 @ 60 هرتز ، والتي يمكن يتم تبديلها بحرية.
2 ، مصفوفة الربط وظيفة متكاملة
المنتج يدمج وظائف المصفوفة والربط.يمكن استخدامه كوحدة تحكم تقليدية في جدار الفيديو ذات 16 قناة أو محول مصفوفة 4 مدخلات ومخرجات متعددة.يمكن للمستخدم التبديل بحرية إلى الوضع المطلوب من خلال جهاز التحكم عن بعد أو أزرار الهيكل.
3 ، مصفوفة وظيفة
وظيفة مصفوفة المنتج عبارة عن مصفوفة مكونة من 4 مدخلات متعددة المخرجات ، مع وظيفة التبديل الحر للمصفوفة التقليدية ، والتي يمكن أن تحقق التبديل التعسفي للمدخلات والمخرجات ، ولها أيضًا وظيفة المعاينة ، والتي يمكنها عرض 4 إشارات إدخال على شاشة عرض.بالإضافة إلى ذلك ، تحتوي المصفوفة أيضًا على وظيفة التبديل السلس ، وعدم التأخير عند التبديل ، وعدم وجود شاشة سوداء ، والتشغيل البسيط والسريع.
4 ، وظيفة الربط
تعتمد وظيفة الربط للمنتج على طريقة تصميم معيارية.يمكن إضافة وحدات الإخراج أو تقليلها وفقًا لاحتياجات المستخدم.يمكن لآلة واحدة تحقيق حد أقصى يبلغ 16 مخرجًا لتوصيل إشارة HDMI.وفقًا لاحتياجات المستخدم ، يمكن تخصيص آلة واحدة 2 × 2 ، 3 × 3 ، 1 × 2 ، 2 × 3 ، أوضاع الربط المختلفة مثل 3 × 2 ، 2 × 4 ، 4 × 2 ، 2 × 5 ، 5 × 2 ، إلخ.
5 ،جهاز التحكم عن بعد بالأشعة تحت الحمراء
يمكن استخدام جهاز التحكم عن بعد لضبط أي وضع ربط أو تبديل تعسفي للمدخلات والمخرجات في وضع المصفوفة ، وهو أمر بسيط ومريح.
6والتحكم في زر الهيكل
من خلال التحكم في الهيكل ، يمكنك التبديل بسرعة إلى وضع المصفوفة أو وضع الربط ؛يمكنك ضبط أي وضع الربط ، أو تحقيق التبديل التعسفي لمدخلات ومخرجات وضع المصفوفة.
7والتحكم في الكمبيوتر المضيف
بتوصيل برنامج الكمبيوتر المضيف من خلال المنفذ التسلسلي ، يمكنك تعيين أي وضع الربط أو التبديل التعسفي للإدخال والإخراج في وضع المصفوفة بمفتاح واحد.
8والتحكم المركزي
يفتح الجهاز الكل في واحد productmatrix-splicing رموز التحكم الشائعة الاستخدام.يمكن للمستخدمين كتابة أكواد التحكم في نظام التحكم المركزي وفقًا لاحتياجاتهم ، واستخدام التحكم المركزي للتحكم المركزي ؛
| العنصر | المواصفاتification |
| مدخلات HDMI | |
| واجهه المستخدم | HDMI (يدعم HDCP1.3 و DVI1.0) |
| الدقة | حتى 1920 * 1080 عند 60 هرتز |
| اللون | 24 بت ، 16.77 ميجا |
| مدخلات DVI | |
| واجهه المستخدم | DVI (دعم DVI1.0) |
| الدقة | حتى 1920 * 1080 عند 60 هرتز |
| اللون | 24 بت ، 16.77 ميجا |
| مدخلات VGA | |
| واجهه المستخدم | DB15 |
| الدقة | 800 * 600 إلى 1920 * 1080 عند 60 هرتز |
| إدخال AV | |
| واجهه المستخدم | RCA |
| هوية | آلي |
| اساسي | بال ، نتسك |
| يو اس بي | |
| فيديو | RM و RMVB و AVI و WMV و MOV و MP4 و FLV و MPG و DAT و MPEG وما إلى ذلك ، تصل الدقة إلى 1080 بكسل |
| صوتي | MP3 و WMA و FLAC وما إلى ذلك |
| صورة | JPG ، BMP ، PNG |
| نص | رسالة قصيرة |
| مدخل الصوت | يصلح لفيديو VGA |
| مخرج الصوت | يصلح لإخراج الفيديو |
| خرج HDMI | 1024 * 768 @ 60 هرتز ، 720 بكسل عند 60 هرتز ، 1080 بكسل عند 60 هرتز |
| مراقب | بعيد ، مفتاح زر ، منفذ تسلسلي RS232 |
| سلطة | المدخلات: DC 12V 3A |
| البعد (حزمة) |
4 منفذ: 340 مم (طول) × 200 مم (عرض) × 60 مم (ارتفاع) 5 ~ 10 منفذ: 420 مم (لتر) × 243 مم (عرض) × 60 مم (ارتفاع) |
| وزن |
4 منافذ: 1.6 كجم 5 ~ 10 منفذ: 2.5 كجم |
طوبولوجيا المنتج
