تفاصيل المنتج:
|
| منافذ الإدخال: | 16 × HDMI (نوع أنثى) ، 1x RS232 | منافذ الإخراج: | 1 × HDMI (نوع أنثى) ، |
|---|---|---|---|
| مخرج الصوت: | PCM2 ، 5.1 ، 7.1 قناة ، Dolby 5.1 ، DTS5.1 | قرار الإدخال: | 480i60Hz ، 480p60Hz ، 576i50Hz ، 576p50Hz ، 720p50 / 60Hz ، 1080i50 / 60Hz ، 1080p 24/30/50 / 60Hz ، |
| قرار الإخراج: | 1080p، 1080i، 720p، 1024x768،1360x768 | حماية البيئة والتنمية المستدامة: | ± 8 كيلو فولت (تفريغ فجوة الهواء) ، ± 4 كيلو فولت (تفريغ التلامس) |
| مزود الطاقة: | 12V / 5A DC (معايير الولايات المتحدة / الاتحاد الأوروبي ، CE / FCC / UL المعتمدة) | أبعاد: | 440 مم (ث) × 200 مم (د) × 45 مم (ارتفاع) |
| درجة حرارة التشغيل: | 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت | درجة حرارة التخزين: | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| إبراز: | 16x1 HDMI MultiViewer,RS232 HDMI Multiviewer,16x1 شاشة رباعية متعددة العرض |
||
Quad RS232 16x1 HDMI MultiViewer محوّل سلس حماية ESD
16x1 HDMI Multi-Viewer مع محول سلس
1 المقدمة
هذا المنتج هو عارض متعدد 16 × 1 عالي الأداء مع محول سلس.وهو يدعم عرض ستة عشر مصدر إدخال عالي الوضوح على شاشة واحدة.كمحول ، يمكنه أيضًا التبديل بسلاسة بين مدخلات HD الستة عشر بحرية.
2. الميزات
①1 × 16 × 1 HDMI Multi-Viewer
② 1 × دليل المستخدم
كابل ③1 × RS-232
④2 × آذان متصاعدة
⑤16 x DVI إلى كابل HDMI
3. صور لـ 16x1 HDMI Multi-Viewer مع محول سلس.
4. المواصفات
| اصطلاحي | |
| عرض النطاق الترددي للفيديو | 2.25 جيجابت في الثانية |
| منافذ الإدخال | 16 × HDMI (نوع أنثى) ، 1x RS232 |
| منافذ الإخراج | 1 × HDMI (نوع أنثى) ، |
| مخرج الصوت | PCM2 ، 5.1 ، 7.1 قناة ، Dolby 5.1 ، DTS5.1 |
| 480i60Hz ، 480p60Hz ، 576i50Hz ، 576p50Hz ، 720p50 / 60Hz ، | |
| قرار الإدخال | 1080i50 / 60Hz ، 1080p 24/30/50 / 60Hz ، 800x600 @ 60 ، |
| 1024 × 768 @ 60،1280 × 720 @ 60،1920 × 1080 @ 60 ؛ | |
| قرار الإخراج | 1080p، 1080i، 720p، 1024x768،1360x768 |
| حماية البيئة والتنمية المستدامة | ± 8 كيلو فولت (تفريغ فجوة الهواء) ، ± 4 كيلو فولت (تفريغ التلامس) |
| مزود الطاقة | 12V / 5A DC (معايير الولايات المتحدة / الاتحاد الأوروبي ، CE / FCC / UL المعتمدة) |
| أبعاد | 440 مم (ث) × 200 مم (د) × 45 مم (ارتفاع) |
| وزن | 1800 جرام |
| مادة الهيكل | معدن |
| لون الشاشة الحريرية | أسود |
| درجة حرارة التشغيل | 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت |
| درجة حرارة التخزين | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| الرطوبة النسبية | 20 ~ 90٪ RH (بدون تكاثف) |
| استهلاك الطاقة | 24 واط |

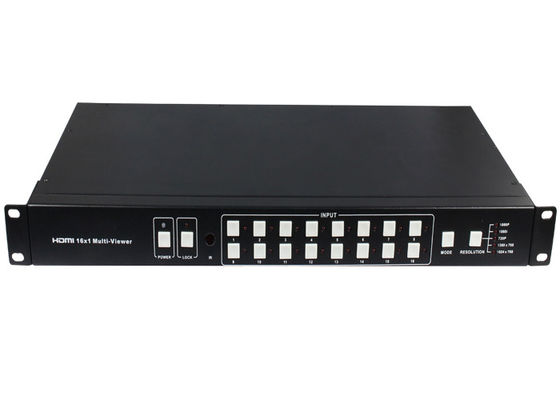

5. ضوابط التشغيل والوظائف
| عدد | اسم | وصف الوظيفة | ||||
| 1 | قوة | اضغط على هذا الزر لتشغيل / إيقاف تشغيل الجهاز.ال | ||||
| سيضيء مؤشر LED باللون الأخضر عند تشغيل الطاقة ، | ||||||
| أحمر عندما يكون في وضع "الاستعداد". | ||||||
| 2 | اضغط على هذا الزر لقفل جميع الأزرار الموجودة على اللوحة ، | |||||
| قفل | اضغط مرة أخرى لفتح.سيضيء مؤشر LED الأحمر | |||||
| عند قفل الزر.على العكس من ذلك ، اظلم | ||||||
| عند فتح. | ||||||
| 3 | نافذة استقبال الأشعة تحت الحمراء | استقبال الأشعة تحت الحمراء من جهاز التحكم عن بعد. | ||||
| 4 | اختيار مدخلات HDMI | اضغط لتحديد الإدخال من 1 إلى 16. | ||||
| منطقة الزر | ||||||
| 5 | الوضع | اضغط على الزر لتحديد وضع العرض. | ||||
| 6 | الدقة | اضغط على الزر لتحديد دقة الإخراج. | ||||
| لا. | الدقة | |||||
| 1 | 1080P ، صوت الصورة الرئيسية | |||||
| 2 | 1080I ، صوت الصورة الرئيسية | |||||
| 3 | 720P ، صوت الصورة الرئيسية | |||||
| 4 | 1360x768 ، صوت الصورة الرئيسي | |||||
| 5 | 1024 × 768 ، صوت الصورة الرئيسية | |||||

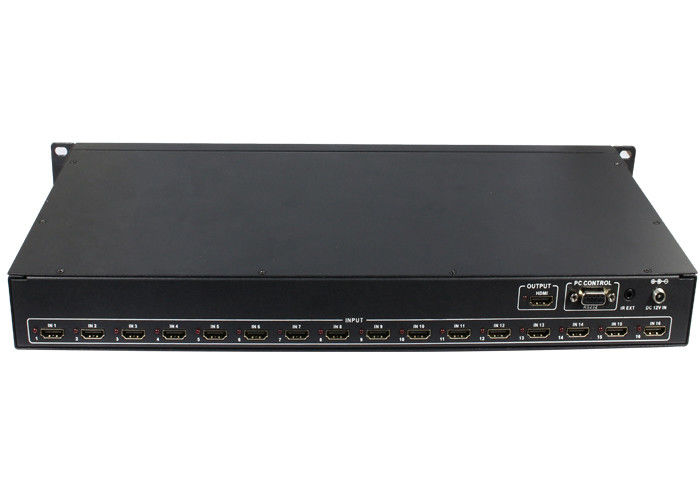

5.2 اللوحة الخلفية
4/8
6. وصف تفصيلي لوضع العرض
يشتمل جهاز العرض المتعدد 16 × 1 على 4 أوضاع للعرض.
الوضع 1:سيعرض جهاز العرض المتعدد 16x1 المدخلات الستة عشر عالية الدقة بشكل منفصل ، وهو الآن محول سلس.
مدخل
MODE1-16 × 1 محول سلس
الوضع 2: يقسم جهاز العرض المتعدد 16 × 1 المدخلات الأربعة عالية الدقة إلى نفس الحجم والعرض على شاشة واحدة.والآن قم بتبديل زر الإدخال على اللوحة الأمامية أو جهاز التحكم عن بعد بالأشعة تحت الحمراء ، وسوف يتوافق صوت إخراج HDMI مع مصدر الإدخال المحدد.
IN9 IN13
MODE2-4 × 1 عارض متعدد
5/8
الوضع 3: يقسم جهاز العرض المتعدد 16 × 1 المدخلات التسعة عالية الدقة إلى نفس الحجم ويعرض على شاشة واحدة.والآن قم بتبديل زر الإدخال على اللوحة الأمامية أو جهاز التحكم عن بعد بالأشعة تحت الحمراء ، وسوف يتوافق صوت إخراج HDMI مع مصدر الإدخال المحدد.
MODE3-9 × 1 عارض متعدد
الوضع 4: يقسم العارض المتعدد 16 × 1 المدخلات الستة عشر عالية الدقة إلى نفس الحجم ويعرض على شاشة واحدة.والآن قم بتبديل زر الإدخال على اللوحة الأمامية أو جهاز التحكم عن بعد بالأشعة تحت الحمراء ، وسوف يتوافق صوت إخراج HDMI مع مصدر الإدخال المحدد.
MODE4-16 × 1 عارض متعدد
