HDMI 2x1 MultiViewer مع PIP

1.مقدمة

هذا المنتج عالي الأداء 2 × 1 Multi-Viewer.وهو يدعم عرض مصدر إدخال عالي الوضوح على شاشة واحدة.

بصفته عارض متعدد ، يمكنه العرض على شاشة واحدة في 4 أوضاع.

2.سمات

1. متوافق مع HDMI 1.3a و HDCP 1.2 ；

2. يدعم تعدد الإرسال HDMI 2-input و 1-output و 4 أوضاع عرض ；

3. يدعم دقة وضوح عالية تصل إلى 1080p ；

4. دعم المتسلق ، وظيفة قشارة لأسفل ；

5. دعم قرار الإخراج المتعدد ；

6. دعم تنسيق الصوت الرقمي LPCM / AC3 ​​/ DTS

3.صفقة

• عارض متعدد HDMI 2x1 -------------------------------------------------- ---------------- حاسب شخصي 1س
• 5V1A DC محول الطاقة ---------------------------------------------- ------------------- 1 قطعة
• دليل التشغيل ------------------------------------------------ ------------------------- 1 قطعة

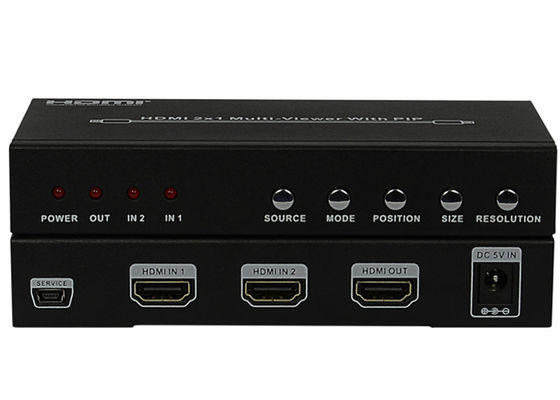

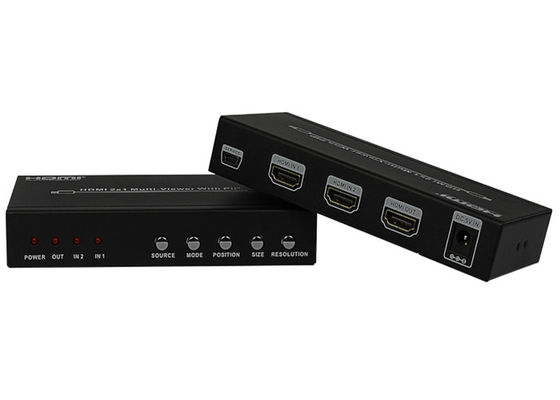

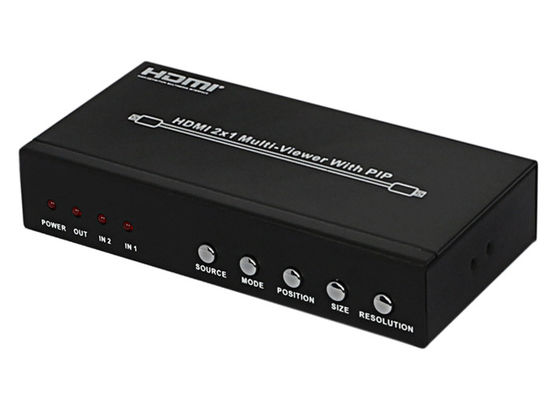

4.Produicts 'صورة ل HDMI 2x1 Multi-Viewer مع PIP:

5. المواصفات

1. عرض النطاق الترددي للفيديو 225 ميجاهرتز [6.75 جيجابت في الثانية]

2.منافذ الإدخال 2 × HDMI (نوع أنثى)

3.منافذ الإخراج 1 × HDMI (نوع أنثى) ،

4-إخراج الصوت PCM2 ، 5.1 ، 7.1 قناة ، Dolby 5.1 ، DTS5.1

5.قرار الإدخال 480i60Hz ، 480p60Hz ، 576i50Hz ، 576p50Hz ، 720p50 / 60Hz ، 1080i50 / 60Hz ،

1080p24 / 30/50 / 60Hz ، 800x600 @ 60 ، 1024x768 @ 60،1280x720 @ 60،1920x1080 @ 60 ؛

دقة الإخراج 1080p، 1080i، 720p، 1024x768،1360x768

6. ESD Protection Human Body Model: ± 8 kV (تفريغ فجوة الهواء) ± 4 kV (تفريغ التلامس)

7. امدادات الطاقة 5V / 1A DC (معايير الولايات المتحدة / الاتحاد الأوروبي ، CE / FCC / UL المعتمدة)

8. الأبعاد 70 مم (عرض) × 140 مم (عمق) × 25 مم (ارتفاع)

9. الوزن 300 جرام

10. مادة الهيكل المعدني

11. بالشاشة الحريرية اللون الأسود

12. درجة حرارة التشغيل 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت

13. درجة حرارة التخزين −20 درجة مئوية ~ 60 درجة مئوية / 4 درجة فهرنهايت ~ 140 درجة فهرنهايت

14. الرطوبة النسبية 20 ~ 90٪ RH (بدون تكاثف)

15. استهلاك الطاقة (الحد الأقصى) 10 وات

6.ضوابط التشغيل والوظائف

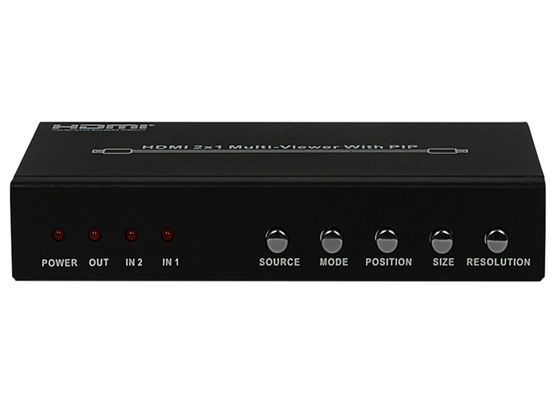

اللوحة الامامية

• ليد اشارة: يضيء هذا المؤشر الأحمر عند توصيل الجهاز بمصدر طاقة.
• LED الإخراج: يضيء هذا المؤشر الأحمر عندما يكون قابس التلفزيون في مخرج HDMI المقابل

ميناء.

• في2 قاد: يضيء مؤشر LED الأحمر هذا عند تحديد HDMI IN2 كصورة رئيسية.
• أنان1 قاد: يضيء مؤشر LED الأحمر هذا عند تحديد HDMI IN1 كصورة رئيسية.
• مصدر: اضغط على الزر لتحديد مصدر الإدخال كصورة رئيسية ، وسيشير مؤشر LED إلى مصدر الإدخال المقابل.
• الوضع: اضغط على الزر لتحديد وضع العرض. ※ انظر الوصف 1.
• موقع: اضغط على الزر لتحديد موضع الصورة الفرعية عندما تكون في وضع PIP.
• بحجم: اضغط على الزر لتحديد حجم الصورة الفرعية عندما تكون في وضع PIP.
• الدقة: اضغط على الزر لتحديد دقة الإخراج.

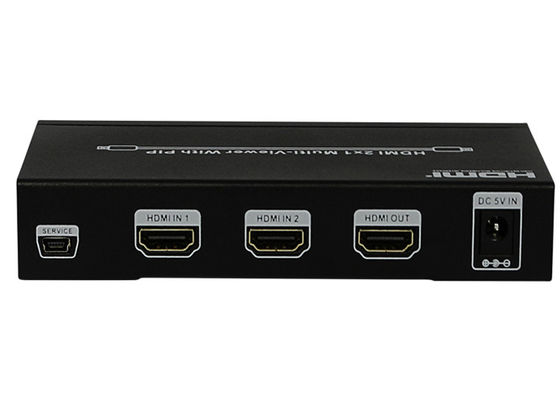

اللوحة الخلفية

• الخدمات: متصل بالكمبيوتر عبر أداة RS232 ، ويتم التحكم فيه عبر برنامج الكمبيوتر المضيف.
• مدخل HDMI1: هذه الفتحة هي المكان الذي تقوم فيه بتوصيل إخراج مصدر HDMI من DVD ، PS3.
• مدخل HDMI2: هذه الفتحة هي المكان الذي تقوم فيه بتوصيل إخراج مصدر HDMI من DVD ، PS3.
• مخرج HDMI: هذه الفتحات هي المكان الذي تقوم فيه بتوصيل HDTV أو الشاشة بكابل HDMI.
• تيار مستمر 5 فولت في: قم بتوصيل مصدر طاقة 5V DC بالوحدة وقم بتوصيل المحول بمأخذ التيار المتردد بالحائط.

7. دهسكريبت 1 مقدمة عن الوضع:

1.الوضع 1: وضع المشاهدة الواحدة

2. الوضع 2: وضع PIP

3. Mode3: وضع POP أ

4. الوضع 4: وضع POP ب

8.مثال تطبيقى
