تفاصيل المنتج:
|
| التوافق مع HDMI: | HDMI 2.0/1.4b | التوافق مع HDCP: | HDCP 2.2/1.4 |
|---|---|---|---|
| قرارات إدخال الفيديو: | HDMI: تصل إلى 4K2K@50/60Hz (4: 4: 4) | قرارات الإخراج HDMI: | 4K2K@60Hz |
| تنسيقات الصوت: | LPCM 2.0ch | حماية البيئة والتنمية المستدامة: | نموذج جسم الإنسان — ±8 كيلو فولت (تفريغ فجوة الهواء) و±4 كيلو فولت (تفريغ التلامس) |
| السكن: | المعدن | اللون: | أسود |
| Dimensions: | 150mm [W] x 220mm [D] x 44mm [H] | الوزن: | 1250 [ز] |
| إمدادات الطاقة: | محول DC 24V/1A (معايير الولايات المتحدة/الاتحاد الأوروبي ، CE/FCC/UL معتمد) | استهلاك الطاقة: | 9W [الوحدة الرئيسية] 18W [الوحدة الرئيسية + مستقبل HDBASET] |
| درجة حرارة التشغيل: | 32 - 104 درجة فهرنهايت / 0 - 40 درجة مئوية | درجة حرارة التخزين: | -4 - 140 درجة فهرنهايت / -20 - 60 درجة مئوية |
| الرطوبة النسبية: | 20 - 90 ٪ RH (بدون تكثيف) | HDMI/HDBT OutputResolutions: | 4K2K@30Hz |
| إبراز: | عارض متعدد HDMI 5 × 1,HDCP 2.2 عارض متعدد HDMI,شاشة متعددة HDMI رباعية |
||
8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 متر منفذ الخروج
1.مقدمة
الـ8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 متر منفذ الخروجيدعم 9 مدخلات بما في ذلك 3 منافذ HDMI ، و 1 VGA ((YPbPr / CVBS) و 1 DisplayPort ، يتوسع إلى HDMI و HDBaseToutputs (مرئية). ويوفر تطبيق مرن للصوت الذي يتضمن عدم التوازن الصوتي,ميك في وترتيب خارج. يعرض معالج الصوت مزيج تلقائي وتحكم مكاسب تلقائية لخلط أو تقليل الصوت الخلفي من أجل تعزيز مصدر الصوت الرئيسي.يمكن التحكم في النظام وتهيئته بسهولة عبر Telnet، واجهة WebGUI، IR عن بعد وRS-232. هذا المفتاح هو حل مناسب لأغراض العرض في الفصول الدراسية وغرفة المؤتمرات.
2.الخصائص
HDMI 2.0b، متوافقة مع HDCP 2.2
3xHDMI، 1xVGA ((YPbPr/CVBS) ، 1xDisplayPort، 1xMIC في، 4xunbalance مدخلات الصوت
مخرجات HDMI و HDBaseT ((70M) (مرايا)
دقة فيديو HDMI/DP تصل إلى 4K2K@60Hz:44،4K2K@30Hz، 1080p@120Hz
دقة VGA تصل إلى 1920x1200@60Hz
دقة الخروج تصل إلى 4K2K@30Hz
دعم أنماط التبديل التلقائية واليدوية
يدعم إدارة EDID
دعم تمرير PCM 2CH
زر لوحة اللمس، واجهة WebGUI، جهاز التحكم عن بعد تحت الأشعة تحت البنفسجية، لوحة المكتب والتحكم RS-232
3.محتويات العبوة
1x5x1 4K60 مبدل العرض
1 x جهاز استقبال HDBT
2 × الأذنين المثبتة
1 × وحدة التحكم عن بعد
2 × كابل استقبال الأشعة فوق البنفسجية ((مع موجة حامل)
2 × كابل إرسال الأشعة تحتية
1x 24V / 1A محول الطاقة
1 × 3RCA ((الأنثى) إلى D-SUB ((الرجل) كابل
1 x دليل المستخدم

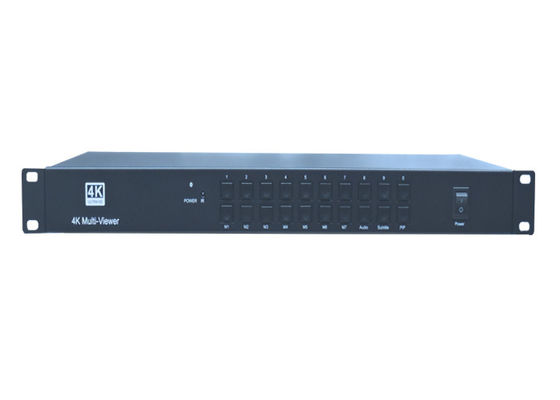

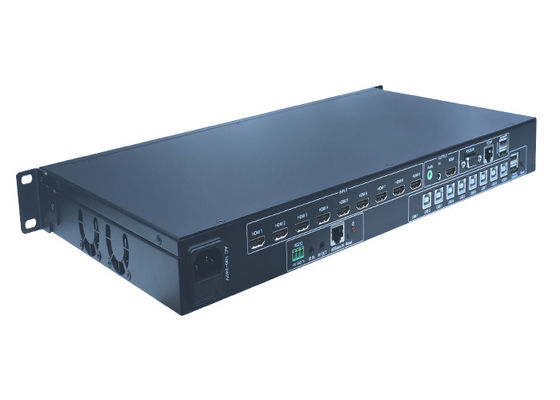

الصور8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 متر منفذ الخروج.
4.المواصفات
| التقنية | |
| متوافقة HDMI | HDMI 2.0b |
| الامتثال لـ DP | DisplayPort 1.2a |
| الامتثال لـ HDCP | HDCP 2.2 و HDCP 1.4 |
| دقة إدخال الفيديو | HDMI/DisplayPort: تصل إلى 4K2K@50/60Hz:4:4) |
| CVBS: PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N | |
| YPBPR: 480i إلى 1080p | |
| VGA: 640x480/60 إلى 1920x1200/60 | |
|
HDMI/HDBT الناتج القرارات |
4K2K/30,4K2K/25,1920x1080p60, 1920x1080p50, 1280x720p/60, 1280x720p/50, 1024x768/60, 1280x800/60, 1360x768/60,1400x1050/60,1680x1050/60, 1920x1200/60 |
| أشكال الصوت | LPCM 2.0CH |
| حماية ESD | نموذج الجسم البشري: ±8kV (فراق الفجوة الهوائية) و ±4kV (فراق الاتصال) |
| الروابط | |
| منافذ الدخول |
3x HDMI Type A [19-pin إمرأة] 1x إظهار منفذ [أنثى] 1x VGA [أنثى] 1 x مدخل MIC[منفذ فينيكس 3 دبوس] مدخلات 5x ستيريو [منفذ فينيكس ذو 3 أقواس] |
| منافذ الخروج |
1x HDMI Output Type A [19-pin إمرأة] 1x HDBaseT خارج [RJ45] 1x مخرجات ستيريو [منفذ فينيكس 3 دبوس] |
| واجهات التحكم |
1x IR في [3.5mm mini jack] 1x IR خارج [3.5mm ميني جاك] 1x CONTACT IN [منفذ فينيكس 6 دبوس] 1x RS-232 [منفذ فينيكس ذو 3 أقواس 1x واجهة الويب الرسومية [RJ45] 1x USB من النوع A [إناثي 5 دبوس] |
| الميكانيكية | |
| السكن | المعدن |
| اللون | أسود |
| الأبعاد | 150 ملم [غ] × 220 ملم [د] × 44 ملم [ه] |
| الوزن | 1250 [غرام] |
| إمدادات الطاقة | محول DC 24V / 1A (معايير الولايات المتحدة / الاتحاد الأوروبي ، معتمدة CE / FCC / UL) |
| استهلاك الطاقة |
9W [الوحدة الرئيسية] 18 واط [الوحدة الرئيسية + مستقبل HDBaseT] |
| درجة حرارة العملية | 32 - 104°F / 0 - 40°C |
| درجة حرارة التخزين | -4 - 140 درجة فهرنهايت / -20 - 60 درجة مئوية |
| الرطوبة النسبية | 20 - 90٪ RH (بدون تكثيف) |
- نعم
5.أجهزة التحكم في العمليات والوظائف
1.1اللوحة الأمامية
❶ زر التشغيل والمؤشر:
عندما يتم تحويل هذا الجهاز إلى وضع الاستعداد عن طريق الضغط على زر التشغيل ، سيضيء المؤشر بالأحمر. عند التحول إلى وضع التشغيل ، سيضيء المؤشر بالأزرق.
❷نافذة الأشعة تحت الحمراء:
تلقي إشارة IR من جهاز التحكم عن بعد.
❸أزرار الإدخال:
اضغط على هذه الأزرار لاختيار المصدر. سيتم إضاءة المصدر النشط إلى المؤشرات المقابلة على اللوحة الأمامية.
❹أزرار التشغيل
2 الضغط على زر OK/MENU يدخل OSD على الفور. ثم يمكن للمستخدم التنقل باستخدام أزرار الأسهم ذات 4 اتجاهات. يتم تأكيد إعداد OSD جديد بالضغط على زر OK/MENU .
2 الضغط على "EXIT/AUTO" سيخرج من OSD عندما يتم عرض OSD. اضغط على "EXIT/AUTO" لمدة 5 ثوان لتشغيل / إيقاف التشغيل التلقائي. عندما يضيء الزر LED ، فهذا يعني التشغيل التلقائي.
2 الضغط على الزر MIC-/+ يقلل أو يزيد من حجم MIC. اضغط على الزر VOL+/- لزيادة أو انخفاض حجم Master.
2 الضغط على أزرار "MIC-MIC" و"MIC+" في وقت واحد سيعيد تعيين دقة مخرجات "HDMI/HDBT" في المفتاح إلى 720P/60.
2 الضغط على أزرار VOL- و VOL+ في وقت واحد سيقفل / يفتح لوحة الأمامية ، هذه الأزرار LED ستضيء عندما يتم قفل لوحة الأمامية.

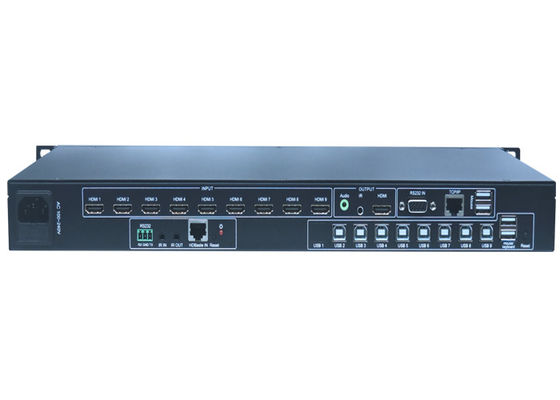

1.2اللوحة الخلفية
❶
منافذ التحكم:
الشبكة المحليةهذا الميناء هو الرابط للتحكم في واجهة الويب الرسومية ؛ اتصل برابط إيثيرنث نشط مع كابل RJ45 المنتهي.
رس-232:منفذ التحكم التسلسلي ، 3P وصلة المسمار المقيدة ، تتصل بجهاز التحكم (مثل الكمبيوتر) للتحكم في المفتاح أو الجهاز الآخر المتصل بمستقبل HDBT.
IR IN:يتصل بكابل استقبال الأشعة فوق البنفسجية (مع موجة حاملة) ، لاستقبال إشارات الأشعة فوق البنفسجية المرسلة من جهاز التحكم عن بعد أو جهاز التحكم عن بعد من جهاز إدخال / إخراج آخر.
إخرج:يتصل بكابل إرسال الأشعة فوق البنفسجية المستخدم للتحكم في جهاز المصدر المحلي أو المفتاح.
الإتصال:هذا التحكم في المدخلات احتياطي لتحديد مدخل مصدر مباشر.على لوحة) مع رقم دبوس التالي لاختيار المصدر الفردي.
|
رقم البين |
المصدر |
|
الدبوس 1 |
HDMI1 |
|
الدبوس 2 |
HDMI2 |
|
دبوس 3 |
HDMI3 |
|
الدبوس 4 |
إظهار الميناء |
|
الدبوس 5 |
VGA/YPbPr/CVBS |
❷
منافذ الصوت:
خارج:الصوت يأتي من الصوت المدخل الذي يتوافق مع مصدر الفيديو المحدد ويتم خلطه مع الصوت MIC. يتصل بمضخم لإرسال مصدر الصوت.
EXT1/EXT2/EXT3/EXT4/EXT5:حدد الصوت التناظري الخارجي على OSD / WebGUI وإدراج الصوت إلى مصدر الفيديو HDMI1/2/3 / DP / VGA ثم الخروج إلى عرض ومصدر الصوت التناظري.المصدر VGA تحديد EXT5 كمدخول صوتي افتراضي.
(ميك إن):قم بتوصيل الميكروفون لإنتاج مصدر الصوت
48 فولت/MIC/خط:
❸وضع الطاقة الوهمية 48 فولت (تتصل بميكروفون مكثف الوهم)وضع MIC (يتصل بميكروفون ديناميكي وميكروفون مكثف الكهرباء) ووضع LINE (يتصل بميكروفون لاسلكي أو مدخل صوتي خطي).
منافذ الخروج
(هيدبيت) خارج:يتصل بمستقبل متوافق لإخراج الفيديو و / أو الصوت. دعم وظيفة 24V POC.
❹مخرج HDMI:توصيل إلى شاشة HDMI أو جهاز استقبال AV لإنتاج الفيديو و / أو الصوت.
منافذ المدخلات
تشمل منافذ إدخال الفيديو هذه 3 مداخل HDMI ، 1 مدخل منفذ العرض و 1 مدخل VGA. يدعم منفذ VGA تنسيق VGA و YPbPr و CVBS. افتراضياً في المصنع هو تنسيق VGA.
❺منفذ USB
يصل منفذ USB إلى قرص فلاش USB أو التخزين الآخر الذي يحتوي على ملف تحديث البرنامج لتحديث برمجيات النظام.
❻الطاقة:
قم بتوصيل مصدر الطاقة المتردد 24 فولت في الوحدة وربط المحول بمخرج التيار المتردد.
6.مخطط الاتصال
قم بتوصيل أجهزة مصدر HDMI (مثل DVD الأشعة الزرقاء) إلى منافذ مدخلات HDMI في المحول باستخدام كابل HDMI. قم بتوصيل جهاز مصدر VGA (مثل PC / Note-book) إلى منفذ مدخل VGA في المحول باستخدام كابل VGA.
قم بتوصيل جهاز العرض HDMI إلى منفذ خروج HDMI للمفتاح بواسطة كابل HDMI.
قم بتوصيل كابل UTP إلى جهاز استقبال HDBT.
قم بتوصيل مكبر الصوت أو سماعة الرأس أو مكبر خاص بمنفذ الصوت
قم بتوصيل جهاز التحكم (على سبيل المثال جهاز الكمبيوتر الشخصي) بمنفذ RS-232 للمفتاح.
قم بتوصيل محول الطاقة DC24V إلى منفذ الطاقة وتشغيله.
