تفاصيل المنتج:
|
| التوافق مع HDMI: | HDMI 2.0/1.4b | التوافق مع HDCP: | HDCP 2.2/1.4 |
|---|---|---|---|
| قرارات إدخال الفيديو: | HDMI: تصل إلى 4K2K@50/60Hz (4: 4: 4) | قرارات الإخراج HDMI: | 4K2K@60Hz |
| تنسيقات الصوت: | LPCM 2.0ch | حماية البيئة والتنمية المستدامة: | نموذج جسم الإنسان — ±8 كيلو فولت (تفريغ فجوة الهواء) و±4 كيلو فولت (تفريغ التلامس) |
| منافذ المدخلات: | 4x HDMI Type A [19-pin female] 1x VGA [أنثى] 1x micro USB [5 دبوس أنثى] ، اختياري لمصدر الطاقة | منافذ الإخراج: | 1x HDMI Type A [19-pin female] 1x3.5mm mini jack |
| واجهات التحكم: | 1x IR في 1x RS-232،1x خدمة USB (تحديث) | السكن: | المعدن |
| اللون: | أسود | الأبعاد: | 110 مم [W] × 288 مم [D] x 32mm [H] |
| الوزن: | 880 جرام | إمدادات الطاقة: | محول DC 12V/1A (معايير الولايات المتحدة/الاتحاد الأوروبي ، CE/FCC/UL معتمد) |
| استهلاك الطاقة: | 9W (كحد أقصى) | درجة حرارة التشغيل: | 32 - 104 درجة فهرنهايت / 0 - 40 درجة مئوية |
| درجة حرارة التخزين: | -4 - 140 درجة فهرنهايت / -20 - 60 درجة مئوية | الرطوبة النسبية: | 20 - 90 ٪ RH (بدون تكثيف) |
| إبراز: | محول العرض 60 هرتز,محول العرض التقديمي 5 × 1,محول HDMI 5x1 |
||
محول عرض 9X1 4K2K 60Hz مع منفذ HDMI
1.مقدمة
يدعم مربع مقياس المدخلات المتعددة مع مخرج HDMI 9 مدخلات من 4xHDMI و 1xVGA ((YPbPr ، CVBS).
مصدر المدخل قادر على التبديل وتوسيع الحجم لتبني دقة ثم إرسالها عبر مخرج HDMI.
يمكن تحقيق دقة HDTV. يمكن التحكم في النظام وتهيئته بسهولة تشغيل زر لوحة،
جهاز التحكم عن بعد بالأشعة تحت البنفسجية وRS-232 هذا الصندوق المقياس هو حل مناسب لأغراض العرض في الفصول الدراسية وغرفة المؤتمرات.
2.الخصائص
متوافق مع HDMI2.0/1.4b، HDCP2.2/1.4;
دعم إدخالات متعددة: 4 × HDMI ، 1 × VGA (YPbPr ، CVBS) ؛
دعم دقة مدخلات HDMI تصل إلى 4K UHD 4:44 @ 50/60
دعم دقة الإخراج تصل إلى 4K UHD 4:44 @ 60 ؛
يدعم وضعين لتبديل المدخلات: تلقائي أو يدوي.
دعم إدارة EDID؛
دعم تمرير PCM 2CH؛
يمكن التحكم في الجهاز عن طريق زر لوحة اللمس، جهاز تحكم عن بعد تحت الأشعة تحت البنفسجية وRS-232.
دعم ترقية البرمجيات عبر الإنترنت على USB
3.محتويات العبوة
1xمتغير المقاييس متعدد الصيغ
2xتثبيت الأذنين
1xوحدة التحكم عن بعد
1xIR كابل المستقبل.
1x12V / 1A محول الطاقة
1x 3RCA ((الأنثى) إلى D-SUB ((الرجل) كابل
1x3.5mm jack ((الرجل) إلى 2RCA ((الأنثى) كابل
1x دليل المستخدم

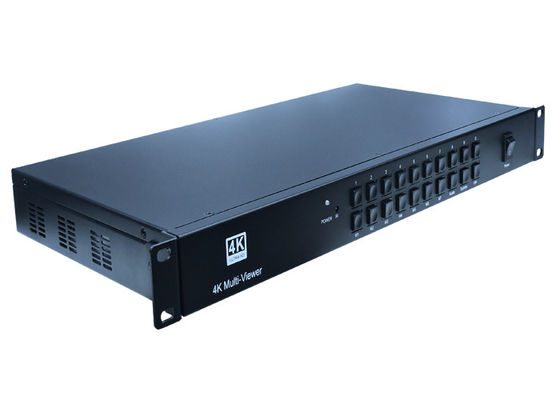

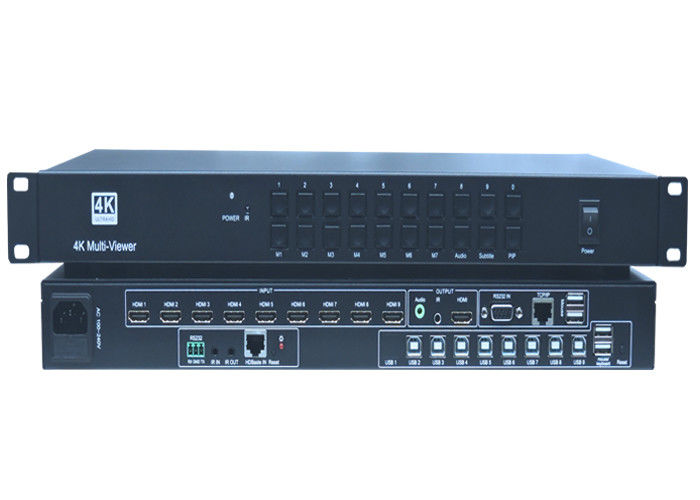

كما هو موضح أدناه الصورمحول عرض 9X1 4K2K 60Hz مع منفذ HDMI
4.المواصفات
|
التقنية |
|
|
متوافقة HDMI |
HDMI 2.0/1.4b |
|
الامتثال لـ HDCP |
HDCP 2.2/1.4 |
|
دقة إدخال الفيديو |
HDMI: تصل إلى 4K2K@50/60Hz:4:4) |
|
فيديو سي: PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N |
|
|
YPBPR: 480i إلى 1080p |
|
|
VGA: 640x480 إلى 1920x1200 |
|
|
مخرجات HDMI |
4K2K60،4K2K30،1920X1080p/50, 1920X1080p/60, |
|
أشكال الصوت |
LPCM 2.0CH |
|
حماية ESD |
نموذج الجسم البشري: ±8kV (فراق الفجوة الهوائية) و ±4kV (فراق الاتصال) |
|
الروابط |
|
|
منافذ الدخول |
4x HDMI Type A [19-pin إمرأة] |
|
منافذ الخروج |
1x HDMI Type A [19-pin إمرأة] |
|
واجهات التحكم |
1x IR في |
|
الميكانيكية |
|
|
السكن |
المعدن |
|
اللون |
أسود |
|
الأبعاد |
110mm [W] x 288mm [D] x 32mm [H] |
|
الوزن |
880 غرام |
|
إمدادات الطاقة |
محول DC 12V / 1A (معايير الولايات المتحدة / الاتحاد الأوروبي ، معتمدة CE / FCC / UL) |
|
استهلاك الطاقة |
9W ((ماكس) |
|
درجة حرارة العملية |
32 - 104°F / 0 - 40°C |
|
درجة حرارة التخزين |
-4 - 140 درجة فهرنهايت / -20 - 60 درجة مئوية |
|
الرطوبة النسبية |
20 - 90٪ RH (بدون تكثيف) |
5أجهزة التحكم بالعملية والوظائف
1.1اللوحة الأمامية
❶زر التشغيل والمؤشر:
يتحول بين وضع الاستعداد والعمل. عندما يتم تبديل هذا الجهاز إلى وضع الاستعداد ، يتحول المؤشر إلى اللون الأحمر. عند التبديل إلى وضع العمل ، يتحول المؤشر إلى اللون الأزرق.
❷ نافذة الأشعة تحت الحمراء:
تلقي إشارة الأشعة تحت البنفسجية من وحدة التحكم عن بعد التي تأتي مع محول مقياس.
❸أدخل أزرار المصدر والأتوماتيك:
اضغط على هذه الأزرار لتحديد المصدر. المصدر النشط سوف يكون ضوء إلى المؤشرات المقابلة على اللوحة الأمامية.عندما يصبح المؤشر أزرق، يتحول الجهاز إلى وضع التبديل التلقائي ، عندما يتم إيقاف تشغيل المؤشر ، يتحول الجهاز إلى وضع التبديل اليدوي.
❹أزرار دقة الإخراج:
اضغط على هذه الأزرار لتحديد دقة الإخراج.
1080P60، 720P60؛ لمزيد من خيارات الدقة الأخرى، يرجى استخدام جهاز التحكم عن بعد أو
أدوات التحكم RS-232.
1.2اللوحة الخلفية
❶الناتج:
توصيل إلى شاشة HDMI أو جهاز استقبال AV لمخرجات الفيديو والصوت.
إصدار صوت ستيريو L/R إلى منفذ المدخلات الصوتية التناظرية للمضخة.
❷مدخل:
وتشمل منافذ المدخلات 4 منافذ مدخلات HDMI و 1 منافذ مدخلات VGA.
صيغ المدخلات YPbPr و C-video و VGA.
❸التحكم:
USB
منفذ USB يتصل بقرص فلاش USB أو التخزين الآخر الذي يحتوي على البرنامج
تحديث ملف لتحديث برنامج النظام الثابت.
RS232
منفذ التحكم التسلسلي، 3P مصباح المسمار الأسير، يربط مع جهاز التحكم (مثل
كمبيوتر) للتحكم في مفاتيح المقاييس.
IR
يتصل بمستقبل الأشعة فوق البنفسجية، لاستقبال إشارات الأشعة فوق البنفسجية المرسلة بواسطة جهاز التحكم عن بعد الأشعة فوق البنفسجية أو جهاز التحكم عن بعد
جهاز تحكم جهاز آخر.
❹الطاقة:
قم بتوصيل مصدر الطاقة 12 فولت DC في الوحدة وربط المكيف إلى منفذ AC.
❺تشغيل / إيقاف:
مفتاح تشغيل / إيقاف
❶اضغط على هذا الزر لتشغيل مفتاح التبديل أو ضعها في وضع الاستعداد.
❷اضغط على هذا الزر لتخفيف أو إلغاء صوت الصوت
❸اضغط على هذا الزر لتشغيل وظيفة تعديل دخول VGA التلقائي
❹اضغط على هذه الأزرار لتحديد مصادر الإدخال
❺اضغط على هذا الزر لتحديد دقة مخرج HDMI.اضغط و امسك لمدة 5 ثوان أو أكثر ، سيتم إعادة تعيين دقة مخرج HDMI إلى 720p60Hz.)
❻أزرار تشغيل القائمة
القائمة: اضغط للدخول في قائمة OSD.
الخروج: اضغط للخروج من قائمة OSD.
حسناً، زر التأكيد
زر فوق/DWON/LEFT/RIGHT: لتعيين قيمة OSD.
❼VOL-/+:خفض أو زيادة حجم الصوت، MIC-/+: غير مستخدم.
