تفاصيل المنتج:
|
| مدخلات اتش دي ام اي: | 8 | مناطق إخراج يمكن اختيارها بشكل مستقل: | 8 |
|---|---|---|---|
| مخرجات HDMI المحلية: | 8 | مخرجات HDBaseT: | 8، معكوسة مع مخرجات HDMI المقابلة |
| الحد الأقصى للشاشات المتصلة: | 16 عبر 8 مناطق الإخراج | الحد الأقصى لدقة الفيديو: | 4K عند 60 هرتز، 4:4:4 |
| إبراز: | 4K60 4:4:4 محول مصفوفة HDMI,مبدل مصفوفة توجيه HDBaseT 8x8,مبدل مصفوفة فيديو PoC |
||

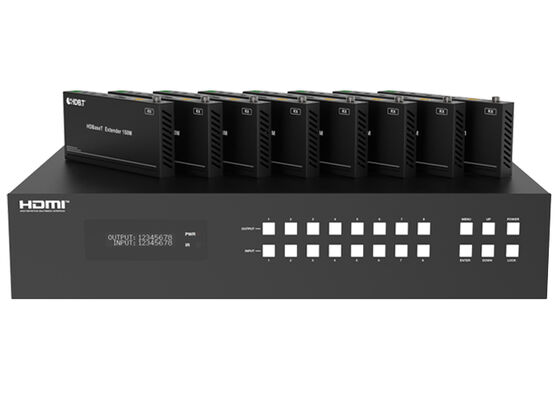

يجمع مبدل مصفوفة VINCAN 8x8 HDBaseT HDMI بين توجيه المصادر المستقل، وتوزيع الفيديو لمسافات طويلة، واستخراج الصوت في نظام قابل للتركيب في رف 2U. قم بتوصيل ثمانية مصادر HDMI وقم بتوزيعها على ثماني مناطق إخراج قابلة للاختيار بشكل مستقل.
تتميز كل منطقة بإخراج HDMI محلي وإخراج HDBaseT مطابق، مما يسمح بتوصيل ما يصل إلى 16 شاشة. يتم تضمين ثمانية مستقبلات HDBaseT لتوصيلات الشاشات عن بُعد. تم تصميم مبدل مصفوفة HDMI بدقة 4K60 هذا لتركيبات AV الاحترافية، ويدعم دقة الفيديو حتى 4K عند 60 هرتز مع أخذ عينات ألوان 4:4:4، بالإضافة إلى دعم HDR، و 24V PoC، وخيارات تحكم متعددة.
اختر أي مدخل HDMI لأي من مناطق الإخراج الثماني. يمكن للمناطق المختلفة عرض مصادر مختلفة، بينما يمكن للعديد من المناطق مشاركة نفس المصدر. يعرض كل مخرج HDMI محلي ومخرج HDBaseT المقابل له نفس الإشارة المحددة في وقت واحد. هذا التكوين مناسب للتركيبات التي تتطلب شاشات قريبة وشاشات بعيدة.
مع الامتثال لـ HDMI 2.0b وعرض نطاق ترددي يبلغ 18 جيجابت في الثانية، تدعم المصفوفة دقة 4K عند 60 هرتز مع أخذ عينات ألوان 4:4:4 للحصول على صور مفصلة ونصوص عرض واضحة. تشمل تنسيقات HDR المدعومة HDR10 و HDR10+ و Dolby Vision و HLG. يدعم توافق HDCP 2.2 و HDCP 1.x التكامل مع مصادر وشاشات HDMI المتوافقة.
قم بنقل الفيديو إلى كل مستقبل عن بُعد عبر كابل Cat5e أو Cat6 أو Cat7 واحد. مسافات الإرسال المدعومة تصل إلى 120 مترًا بدقة 4K وما يصل إلى 150 مترًا بدقة 1080p.
يوفر مبدل مصفوفة HDBaseT 8x8 هذا حلاً توزيعًا مركزيًا للشاشات الموجودة في غرف الاجتماعات والفصول الدراسية ومساحات البيع بالتجزئة ومنشآت الضيافة.
تدعم جميع مخارج HDBaseT الثمانية تقنية 24V Power over Cable. يمكن للمصفوفة توفير الطاقة للمستقبلات المضمنة عبر نفس الكابل المستخدم لنقل الإشارة، مما يقلل من الحاجة إلى محولات طاقة منفصلة في مواقع الشاشات عن بُعد.
يدعم كل مخرج HDMI تقليل حجم مستقل من 4K إلى 1080p. يتيح ذلك استخدام شاشة 1080p محلية جنبًا إلى جنب مع شاشة 4K متوافقة متصلة عبر مخرج HDBaseT المقترن. تساعد هذه الميزة المثبتين على استيعاب الشاشات ذات الدقة المختلطة ضمن نفس نظام توزيع AV.

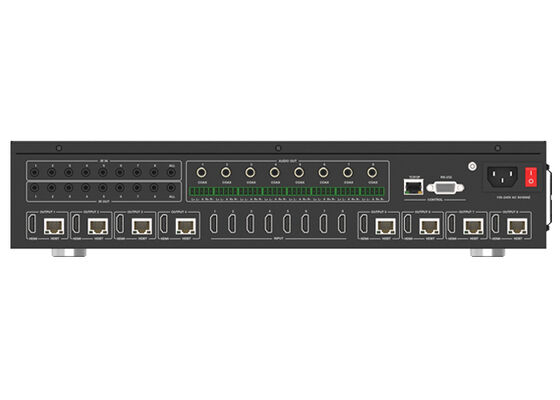

توفر مصفوفة HDMI مع استخراج الصوت ثمانية مخارج صوت رقمية محورية وثمانية مخارج صوت تناظرية متوازنة. تتبع كل مجموعة مخرج صوت منطقة إخراج الفيديو المقابلة لها.
قم بتوصيل الصوت المستخرج بمضخمات خارجية أو معدات معالجة الصوت. تدعم المخارج التناظرية المتوازنة صوت PCM ثنائي القناة، بينما يدعم تمرير صوت HDMI التنسيقات متعددة القنوات بما في ذلك LPCM و Dolby TrueHD و DTS-HD Master Audio. يتميز كل مستقبل HDBaseT مضمن أيضًا بمخرج صوت تناظري لتوصيلات الصوت بالقرب من الشاشة البعيدة.
قم بتشغيل المصفوفة عبر أزرار اللوحة الأمامية، أو جهاز التحكم عن بعد بالأشعة تحت الحمراء المضمن، أو RS-232، أو LAN، أو واجهة المستخدم الرسومية للويب المدمجة. يعرض عرض OLED على اللوحة الأمامية حالة التبديل ومعلومات التكوين. تساعد إدارة EDID المتقدمة المثبتين على تكوين توافق المصدر والشاشة، بينما توفر وظائف التحكم في CEC ووظائف مصفوفة الأشعة تحت الحمراء خيارات تحكم إضافية في المعدات.
| المواصفات | التفاصيل |
|---|---|
| مداخل HDMI | 8 |
| مناطق إخراج قابلة للاختيار بشكل مستقل | 8 |
| مخارج HDMI محلية | 8 |
| مخارج HDBaseT | 8، متطابقة مع مخارج HDMI المقابلة |
| الحد الأقصى للشاشات المتصلة | 16 عبر 8 مناطق إخراج |
| الحد الأقصى لدقة الفيديو | 4K عند 60 هرتز، 4:4:4 |
| عرض نطاق الفيديو الترددي | 18 جيجابت في الثانية |
| إصدار HDMI | HDMI 2.0b |
| دعم HDCP | HDCP 2.2 و HDCP 1.x |
| تنسيقات HDR | HDR10، HDR10+، Dolby Vision، HLG |
| مسافة إرسال HDBaseT | حتى 120 مترًا بدقة 4K؛ حتى 150 مترًا بدقة 1080p |
| كابلات الإرسال المدعومة | Cat5e، Cat6، Cat7 |
| الطاقة عبر الكابل | 24V PoC على جميع مخارج HDBaseT |
| تقليل حجم إخراج HDMI | تقليل حجم مستقل من 4K إلى 1080p |
| مخارج الصوت الرقمية | 8 مخارج محورية |
| مخارج الصوت التناظرية | 8 مخارج تناظرية متوازنة |
| إدارة EDID | مدعوم |
| التحكم في CEC | مدعوم |
| طرق التحكم | اللوحة الأمامية، جهاز التحكم عن بعد بالأشعة تحت الحمراء، RS-232، LAN، واجهة المستخدم الرسومية للويب |
| حجم الرف | 2U |
| أبعاد المصفوفة | 440 × 374 × 88.6 ملم |
| وزن المصفوفة | 6.54 كجم |
| مدخل الطاقة | تيار متردد 100-240 فولت، 50/60 هرتز |
| الحد الأقصى لاستهلاك الطاقة | 125 واط |
| درجة حرارة التشغيل | 0-40 درجة مئوية |
| مستقبلات HDBaseT مضمنة | 8 |
هل يمكن لجميع الشاشات الـ 16 اختيار مصادر مختلفة بشكل مستقل؟
توفر المصفوفة ثماني مناطق إخراج قابلة للاختيار بشكل مستقل. تحتوي كل منطقة على مخرج HDMI واحد ومخرج HDBaseT مطابق واحد، لذا تعرض الشاشتان في تلك المنطقة نفس المصدر المحدد.
هل يدعم الفيديو بدقة 4K عبر 150 مترًا؟
يحدد الدليل المقدم ما يصل إلى 120 مترًا للفيديو بدقة 4K وما يصل إلى 150 مترًا للفيديو بدقة 1080p عبر كابل Cat5e أو Cat6 أو Cat7.
هل مستقبلات HDBaseT مضمنة؟
نعم. تتضمن الحزمة القياسية المدرجة في الدليل ثمانية مستقبلات HDBaseT.
هل تتطلب المستقبلات محولات طاقة منفصلة؟
عند تشغيلها من المصفوفة عبر اتصال PoC المدعوم بقوة 24 فولت، لا تتطلب المستقبلات محولات طاقة محلية منفصلة.
هل يمكن التحكم في المصفوفة عبر المتصفح؟
نعم. توفر واجهة المستخدم الرسومية للويب المدمجة تحكمًا قائمًا على المتصفح عبر شبكة محلية. يتم أيضًا دعم التحكم عبر RS-232 و LAN واللوحة الأمامية وجهاز التحكم عن بعد بالأشعة تحت الحمراء.
أرسل لنا قائمة المصادر الخاصة بك، ودقة الشاشات، ومسافات الكابلات، ومتطلبات الصوت. يمكننا مساعدتك في تقييم ما إذا كان مبدل مصفوفة HDMI HDBaseT 8x8 هذا مناسبًا لتركيبك.
