تفاصيل المنتج:
|
| متوافق مع HDCP: | HDCP 2.2 / 1.x | عرض النطاق الترددي للفيديو: | 594 ميجاهرتز / 18 جيجابت في الثانية |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | تنسيقات صوت HDMI: | LPCM 7.1CH و Dolby TrueHD و DTS-HD Master Audio |
| المدخلات: | 4 × HDMI من النوع A [19 سنًا] 1 × نافذة مستقبل الأشعة تحت الحمراء 1 × Micro USB | النواتج: | 4 × HDMI من النوع A [أنثى ذات 19 سنًا] |
| الإسكان: | نسيج معدني | لون: | أسود |
| أبعاد: | 220 مم (ث) × 205 مم (د) × 19 مم (ارتفاع) | وزن: | 535 جرام |
| مزود الطاقة: | الإدخال: AC100 ~ 240V 50 / 60Hz الإخراج: DC 12V / 2.5A (معيار الولايات المتحدة / الاتحاد الأوروبي ، | Power Consumption: | 11.04W |
| درجة حرارة التشغيل: | 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت | درجة حرارة التخزين: | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| الرطوبة النسبية: | 20 ~ 90٪ RH (بدون تكاثف) | ||
| إبراز: | محول فيديو 4x4,محول HDMI 18 جيجابت في الثانية 4K,محول فيديو 594 ميجاهرتز 4 × 4 |
||

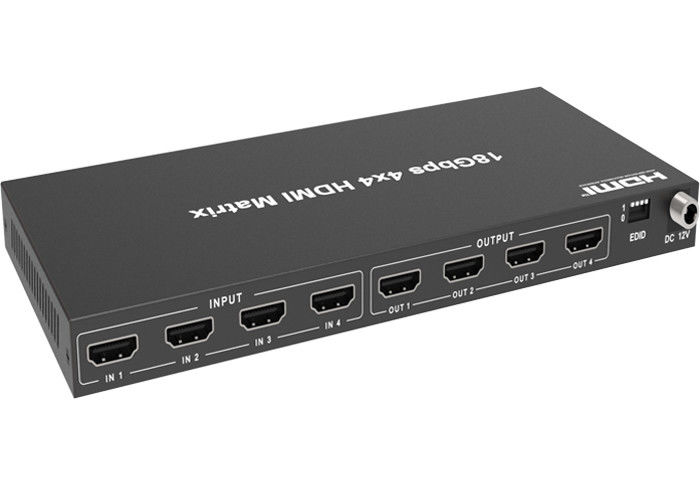

18Gbps 4K Hdmi Video 4x4 Matrix Switcher
594MHz 18Gbps 4k HDMI HDCP 2.2 4x4 محول الفيديو الضميمة المعدنية
1 المقدمة
يدعم 4x4 HDMI Matrix نقل إشارة الفيديو (حتى 4K2K @ 60Hz YCbCr 4: 4: 4) مع صوت رقمي متعدد القنوات من ما يصل إلى أربعة
مصادر عالية الدقة تصل إلى أربعة مخرجات HDMI.يدعم كل إخراج وظيفة المصغر.يمكنه عرض نفس الشاشة أو شاشة مختلفة على أربع شاشات (يمكن للمستخدم اختيار شاشة العرض لأي مصدر إشارة).أيضا ، المنتج لديه وضع التوزيع ووضع التبديل.
2. الميزات
☆ متوافق مع HDCP 2.2
☆ ما يصل إلى 4K2K عند 60 هرتز مع 24 بت RGB / YCbCr 4: 4: 4
☆ HDR ، HDR10 ، HDR10 + ، عبور Dolby Vision
☆ دعم LPCM 7.1CH و Dolby TrueHD و DTS-HD Master Audio
☆ دعم 4K -> 1080 بكسل المصغر
☆ دعم إدارة EDID المتقدمة
☆ تحكم مرن عبر اللوحة أو جهاز التحكم عن بعد بالأشعة تحت الحمراء
3. محتويات العبوة
① 1 × 4 × 4 HDMI مصفوفة
② محول طاقة 1 × 12 فولت / 2.5 أمبير
③ 1 × جهاز تحكم عن بعد بالأشعة تحت الحمراء
④ 1 × دليل المستخدم
⑤ 2 × آذان متصاعدة
4. ضوابط التشغيل والوظائف
اللوحة الامامية
|
لا. |
اسم |
وصف الوظيفة |
|
1 |
شاشة OLED |
عرض حالة تبديل المصفوفة ، منفذ الإدخال / الإخراج ، EDID ، معدل الباود ، عنوان IP. |
|
2 |
ليد اشارة |
سيضيء مؤشر LED باللون الأخضر عندما يكون المنتج متصلاً بمصدر الطاقة ، والأحمر عندما يكون المنتج في وضع الاستعداد. |
|
3 |
أزرار الإدخال / الإخراج |
تحتاج إلى الضغط على زر الإخراج (1 ~ 8) أولاً ثم الضغط على زر الإدخال (1 ~ 8) لتحديد المقابل مصدر الإدخال لمنفذ الإخراج. |
|
4 |
القائمة / أدخل / فوق تحت |
①فحص EDID:على شاشة عرض OLED الأولية ، اضغط على زر "MENU" للدخول إلى واجهة تبديل حالة المصفوفة ، ثم اضغط على زر "UP / DOWN" للتحقق من معلومات EDID الحالية لكل منفذ إدخال HDMI. ②EDID جلسة:على شاشة عرض OLED الأولية ، اضغط على زر "MENU" للدخول إلى واجهة إعداد EDID ، اضغط زر "UP / DOWN" لتحديد EDID المطلوب ، واضغط على الزر "ENTER".ستظهر مطالبة "نسخ إلى الإدخال".ثم اضغط على الزر "UP / DOWN" لتحديد منفذ الإدخال الذي تريد ضبطه ، ثم اضغط على الزر "ENTER" مرة أخرى للتأكيد. ③ضبط معدل الباود:على شاشة عرض OLED الأولية ، اضغط على زر "MENU" للدخول إلى واجهة معدل الباود ، و اضغط على زر "UP / DOWN" لتحديد معدل الباود المطلوب ، وأخيراً اضغط على الزر "ENTER" لتأكيد الإعداد. ④التحقق من عنوان IP:في شاشة عرض OLED الأولية ، اضغط على زر "MENU" للدخول إلى واجهة IP ، ثم اضغط زر "UP / DOWN" للتحقق من عنوان IP الحالي.سيؤدي الضغط على زر "MENU" مرة أخرى إلى العودة إلى حالة عرض OLED الأولية. |
|
5 |
زر الطاقة |
اضغط لفترة طويلة على زر الطاقة لمدة 3 ثوانٍ للدخول إلى ملف وضع الاستعداد ، ثم اضغط عليه لفترة قصيرة لإيقاظ الجهاز. |
|
6 |
نافذة الأشعة تحت الحمراء |
نافذة استقبال الأشعة تحت الحمراء ، فإنه يتلقى فقط إشارة IR عن بعد من هذا المنتج. |
|
7 |
زر القفل |
اضغط لفترة قصيرة على زر LOCK لقفل أزرار اللوحة الأمامية (باستثناء زر الطاقة) ؛اضغط عليه مرة أخرى لفتح. |
اللوحة الخلفية
|
لا. |
اسم |
وصف الوظيفة |
|
1 |
IR EXT |
إذا تم حظر نافذة مستقبل الأشعة تحت الحمراء للوحدة أو تم تركيب الوحدة في منطقة مغلقة بعيدًا عن خط رؤية الأشعة تحت الحمراء ، فيمكن إدخال كبل مستقبل الأشعة تحت الحمراء في منفذ "IR EXT" لاستقبال إشارة IR عن بعد. |
|
2 |
L / R OUT (1-8) |
منفذ إخراج الصوت التناظري ، قم بتوصيله بمكبر صوت أو مكبر صوت عبر كابل صوت 3.5 ملم. |
|
3 |
اقناع خارج (1-8) |
منفذ إخراج الصوت المحوري ، قم بالاتصال بجهاز إخراج الصوت مثل مكبر الصوت عبر كابل متحد المحور. |
|
4 |
منفذ TCP / IP |
منفذ تحكم TCP / IP ، قم بالاتصال بجهاز الكمبيوتر أو جهاز التوجيه باستخدام كابل RJ45. |
|
5 |
منفذ RS-232 |
قم بالتوصيل بجهاز كمبيوتر أو نظام تحكم عن طريق كبل D-Sub ذي 9 سنون لإرسال أمر RS-232. |
|
6 |
GND |
قم بتوصيل السكن بالأرض. |
|
7 |
منافذ الإدخال (1-8) |
منافذ إدخال HDMI ، قم بالتوصيل بجهاز مصدر HDMI مثل DVD أو جهاز فك التشفير باستخدام كابل HDMI. |
|
8 |
منافذ الإخراج (1-8) |
منافذ إخراج HDMI ، قم بالتوصيل بجهاز عرض HDMI مثل التلفزيون أو الشاشة باستخدام كابل HDMI. |
|
9 |
12V العاصمة |
قم بتوصيله بمحول طاقة 12 فولت / 5 أمبير. |
