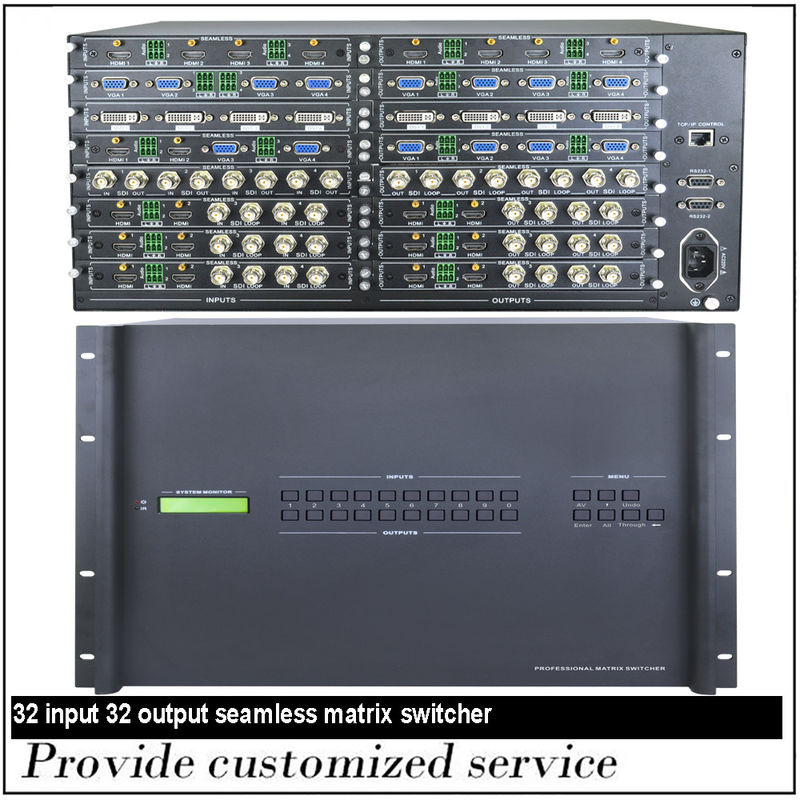

جهاز التحكم عن بعد بالأشعة تحت البنفسجية RS232 HDMI Switcher مع 4K 32x32 Chassis

4K 32x32 HDMI Matrix Switcher جهاز التحكم عن بعد، RS232 & أجهزة التحكم الأمامية تم إنشاؤها مع 4K 32x32 هيكل

الوصف:

4K32x32 HDMI المصفوفة المفتاحيقوم بتبديل كل من إشارات الصوت والفيديو. لأنه مبدل مصفوف ، فإنه يسمح بأي مدخل ليتم توجيهه إلى أي مخرج ؛ أو نفس المدخل ليتم توجيهه إلى جميع المخرجات ، أو أي مزيج.تم تصميم 1080p 32x32 HDMI Matrix Switcher للسماح بتبديل وتوزيع 32 مدخل HDMI إلى 32 مخرج HDMIكما يحتوي على 16 إعداد مسبق لحفظ واستدعاء. كما يحتوي على برامج تشغيل Crestron & Control4 الاختيارية.

4K 32x32 HDMI Matrix Switcher هو مبدل مصفوف رقمي من الطراز الأول تم تصميمه لمتطلبات توجيهات HDMI اليوم (High-Definition Multimedia Interface).تم إنشاؤه لتوجيه إشارات نظام HDMI الخاص بك للذهاب إلى 32 مخرجات من 32 مدخل، هذا 32×32 مبدل المصفوفة HDMI يوفر أداء عال.

تحتوي بطاقات Card Cage على 8 فتحات إدخال و 8 فتحات إنتاج. بطاقات HDMI الإدخال و HDMI الإخراج هي بطاقات HDMI ذات 4 منافذ مع 4 موصلات HDMI على كل بطاقة.إذا واحد يملأ الهيكل الكامل فإنه يهيئ إلى 32x32 HDMI المفتاحيظهر أدناه هو تكوين لهذا 32x32 HDMI المصفوفة المفتاح.

يوفر 4K 32x32 HDMI Matrix Switcher إدارة HDCP الداخلية الكاملة لدمج اليوم في سوق A / V التجاري ، مما يضمن مصادقة مفتاح HDCP وإدارة المصافحة داخلياً.لدينا 4K 32x32 HDMI المصفوفة المفتاح يأتي مع HDCP كاملة (حماية محتوى رقمي واسع النطاق الترددي) نظام إدارة داخلية التي سوف القضاء على أي اعتراض للبيانات الرقمية الخاصة بك.

II. الخصائص

• 4K التبديل من ما يصل إلى 32 مصدر HDMI إلى 32 شاشة
• 16-إعدادات مسبقة لحفظ التكوينات المستخدمة في كثير من الأحيان
• متوافق مع HDCP 1.4 و HDMI إلى الوراء
• لوحة LCD الأمامية للحالة
• يدعم 3D pass-through
• يدعم مواصفات HDMI 1.4 عالي السرعة
• يدعم كامل 1080p و 4K
• يدعم نقل DDC
• يدعم Dolby Digital-True HD و DTS-HD
• التحكم عن طريق جهاز التحكم عن بعد ، RS-232 وأزرار اللوحة الأمامية
• التحكم الاختياري4 السائقين
• تحكم RS-232 الكامل لاستيعاب أنظمة تحكم طرف ثالث

III. حزمة

مصفوفة HDMI ---------------------------------------------------- 1PC

محول الطاقة ---------------------------------------------------- 1PC

دليل التشغيل 1PC

جهاز التحكم عن بعد

رس232 كابل سلسلة

المواصفات

4K 32x32 HDMI المصفوفة المفتاح المواصفات:

·لوحة بطاقة الإدخال / الإخراج: 4 - منافذ HDMI / بطاقة

·وصلة الدخول: HDMI A الإناث؛ T.M.D.S 2.9V/3.3V، 75 أوم

·مخرج فيديو: HDMI A الإناث؛ T.M.D.S 2.9V/3.3V؛ 75 أوم

·مكاسب: 0 ديسيبل

·دقة: تصل إلى 4K4:2:0 الكروم

·خيارات التحكم: أزرار ، جهاز تحكم IR عن بعد و RS232 (9 دبوس إمرأة D رابط)

·إمدادات الطاقة في جميع أنحاء العالم: 100VAC ~ 240VAC ، 50/60Hz ؛ 50W

·درجة الحرارة: -10 ~ 50 درجة مئوية

·رطوبة العمل: 10 ~ 90 درجة

·التنظيم: CE و FCC و CCC

4K 32x32 HDMI المصفوفة المفتاح المواصفات:

· مكاسب: 0 ديسيبل

إشارة الفيديو: HDMI (أو DVI - D)

· نطاق الدقة: تصل إلى 4K 4:2:0 الكروم

4K 32x32 HDMI مدخل محول المصفوفة:

·مدخلات: 32 HDMI

·وصلة الدخول: HDMI

·مستوى المدخل: T.M.D.S. 2.9V/3.3V

·عائق المدخل: 75 أوم

4K 32x32 HDMI مصدر محول المصفوفة:

·مخرجات: 32 HDMI

·رابط الخروج: HDMI

·مستوى الإخراج T.M.D.S. 2.9V/3.3V

·معادلة الخروج: 75 أوم

المواصفات الأخرى لجهاز 4K 32x32 HDMI Matrix Switcher:

·مسافة كابل الدخول: ~ 25 قدم AWG24 HDMI 1.4 كابل عالية السرعة

·مسافة كابل الخروج: ~ 35 قدم AWG24 HDMI 1.4 كابل عالية السرعة

·إدارة HDCP: متوافقة مع حماية المحتوى الرقمي بسعة النطاق العالية (HDCP) باستخدام معايير DVI و HDMI 1.4.يمكن لتكنولوجيا إدارة HDCP المدمجة تحليل مصادقة مفتاح HDCP وتحقيق مصافحة اليد داخلياً.

·منفذ التحكم التسلسلي: RS-232 ، رابط D الإناث 9-البين مع تكوين دبوس 2 = TX ، 3 = RX ، 5 = GND

· جهاز التحكم عن بعد بالأشعة تحت البنفسجية: نعم

· التحكم في لوحة الجبهة: أزرار
