تفاصيل المنتج:
|
| دقة الفيديو: | ما يصل إلى 4K2K @ 50 / 60Hz (4: 4: 4) | مساحة اللون: | RGB ، YCbCr 4: 4: 4/4: 2: 2/4: 2: 0 |
|---|---|---|---|
| عمق اللون: | 8 بت ، 10 بت ، 12 بت | منافذ الإدخال: | 8 × HDMI من النوع A [أنثى ذات 19 سنًا] 1 × IR EXT [مقبس استريو صغير مقاس 3.5 مم] |
| منافذ الإخراج: | 8 × HDMI من النوع A [19 سنًا] 8 × Coax Audio (RCA) 8 × L / R Audio [3.5mm Stereo Mini-jack] | الضمان الوقت: | سنة واحدة |
| إبراز: | 8x8 HDMI Matrix Switcher,18Gbps HDMI Matrix Switcher,8x8 HDMI Video Switcher |
||

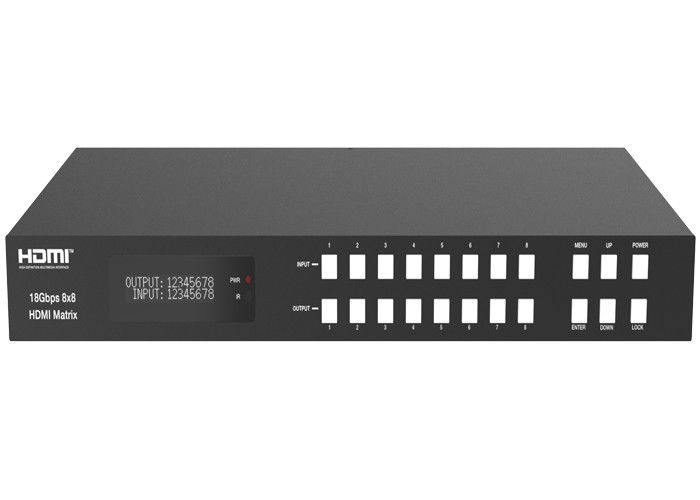

وظيفة ARC 18Gbps 8x8 HDMI Matrix Switcher مع حاوية معدنية
مصفوفة HDMI 18Gbps 8x8 مع وظيفة ARC
1 المقدمة
تم تمكين وظيفة HDMI إخراج ARC ، سيتم استخراج صوت ARC من أجهزة عرض HDMI إلى إخراج الصوت المحوري.يدعم كل مخرج HDMI من HDMI Matrix 8x8 هذا مقياسًا مخفضًا من 4K2K إلى 1080P بشكل مستقل.يتم التحكم عبر أزرار اللوحة الأمامية وجهاز التحكم عن بعد بالأشعة تحت الحمراء و RS-232 و LAN و Web GUI.
2. الميزات
1. متوافق مع HDMI 2.0b و HDCP 2.2 و HDCP 1.4
2. دقة الفيديو تصل إلى 4K2K @ 60Hz (YUV 4: 4: 4) على جميع منافذ HDMI
3. دعم عرض النطاق الترددي للفيديو 18Gbps
4. يتم دعم Dolby Vision و HDR10 + و HLG.
5. Support 4K-> 1080P Down Scaler لكل منفذ إخراج
3. الحزمة محتويات
① 1 x 18Gbps 8 x 8 HDMI Matrix
② محول طاقة 1 × 12 فولت / 5 أمبير
③ 1 × جهاز تحكم عن بعد بالأشعة تحت الحمراء
④ 1 × كابل مستقبل الأشعة تحت الحمراء (1.5 متر)
⑤ 1 × كابل تسلسلي RS-232 (1.5 متر ، رأس ذكر إلى أنثى)
⑥ 2 × أذن متصاعدة
⑦ 1 × دليل المستخدم
4. المواصفات
|
اصطلاحي |
|||
|
التوافق مع HDMI |
منفذ HDMI 2.0b |
||
|
التوافق مع HDCP |
HDCP 2.2 و HDCP 1.4 |
||
|
عرض النطاق الترددي للفيديو |
18 جيجابت في الثانية |
||
|
دقة الفيديو |
ما يصل إلى 4K2K @ 50 / 60Hz (4: 4: 4) |
||
|
مساحة اللون |
RGB ، YCbCr 4: 4: 4/4: 2: 2/4: 2: 0 |
||
|
عمق اللون |
8 بت ، 10 بت ، 12 بت |
||
|
تنسيقات صوت HDMI (تمريري) |
LPCM 2 / 5.1 / 7.1 ، Dolby Digital ، DTS 5.1 ، Dolby Digital + ، Dolby TrueHD ، DTS-HD Master Audio ، Dolby Atmos ، DTS: X |
||
|
تنسيقات الصوت Coax |
LPCM 2.0 ، Dolby Digital / Plus ، DTS 5.1 |
||
|
تنسيقات الصوت L / R |
PCM2.0 |
||
|
تنسيقات HDR |
HDR10 ، HDR10 + ، Dolby Vision ، HLG |
||
|
حماية البيئة والتنمية المستدامة |
نموذج جسم الإنسان: ± 8 كيلو فولت (تفريغ فجوة الهواء) ، ± 4 كيلو فولت (تفريغ التلامس) |
||
|

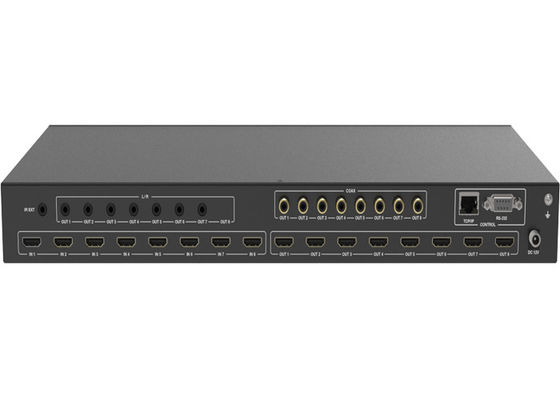

اتصال |
|||
|
منافذ الإدخال |
8 × HDMI من النوع A [أنثى ذات 19 سنًا] 1 × IR EXT [مقبس استريو صغير مقاس 3.5 مم] |
||
|
منافذ الإخراج |
8 × HDMI من النوع A [19 سنًا] 8 × Coax Audio (RCA) 8 × L / R Audio [3.5mm Mini-jack] |
||
|
منافذ التحكم |
1 × TCP / IP [RJ45] 1 × RS-232 [D-Sub 9] |
||
|
ميكانيكي |
|||
|
الإسكان |
نسيج معدني |
||
|
اللون |
أسود |
||
|
أبعاد |
440 مم (ث) × 200 مم (د) × 44.5 مم (ارتفاع) |
||
|
وزن |
2.8 كجم |
||
|
مزود الطاقة |
المدخلات: AC 100 - 240V 50 / 60Hz الإخراج: تيار مستمر 12 فولت / 5 أمبير (معيار الولايات المتحدة / الاتحاد الأوروبي ، معتمد من CE / FCC / UL) |
||
|
استهلاك الطاقة |
43 واط |
||
|
درجة حرارة التشغيل |
-10 درجة مئوية ~ 45 درجة مئوية / 14 درجة فهرنهايت ~ 113 درجة فهرنهايت |
||
|
درجة حرارة التخزين |
-20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
||
|
الرطوبة النسبية |
20 ~ 90٪ RH (بدون تكاثف) |
||
|
القرار / طول الكابل |
4K60 - قدم / أمتار |
4K30 - قدم / أمتار |
1080P60- قدم / أمتار |
|
مدخل / مخرج HDMI |
16 قدم / 5 أمتار |
32 قدمًا / 10 أمتار |
50 قدمًا / 15 مترًا |
|
يوصى بشدة باستخدام كابل "Premium High Speed HDMI". |
|||
5. مثال على التطبيق
