تفاصيل المنتج:
|
| التحكم في منفذ إيثرنت: | يدعم | التحكم في منفذ USB: | يدعم |
|---|---|---|---|
| التحكم في المنافذ RS422: | يدعم | أي شاشة أوضاع متعددة المشاهد: | شاشة واحدة 4 شاشات 6 شاشات 8 شاشات 9 شاشات 10 شاشات 16 شاشات |
| مزود الطاقة: | تيار متردد 100-240 فولت | إخراج الصوت المدمج: | يدعم |
| إبراز: | أجهزة مشاهدة متعددة 3G-SDI ذات 4 قنوات,جهاز عرض متعدد مدخلات 3G-SDI,جهاز عرض متعدد HDMI مع مخرج SDI,3G-SDI input multiviewer,HDMI multiviewer with SDI output |
||
مقدمة المنتج

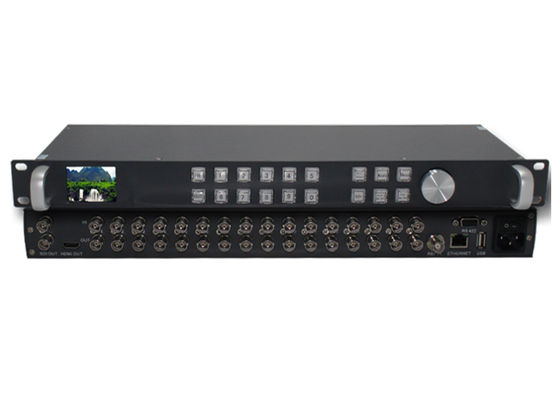

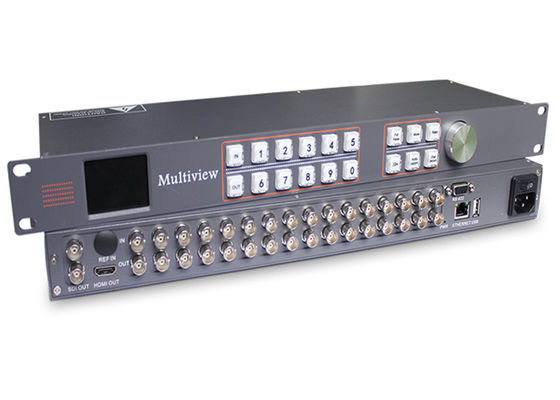

Winlink SDI 4-Screen WL-MVP9104 هو جهاز عرض متعدد الصور متعدد الرؤية احترافي.

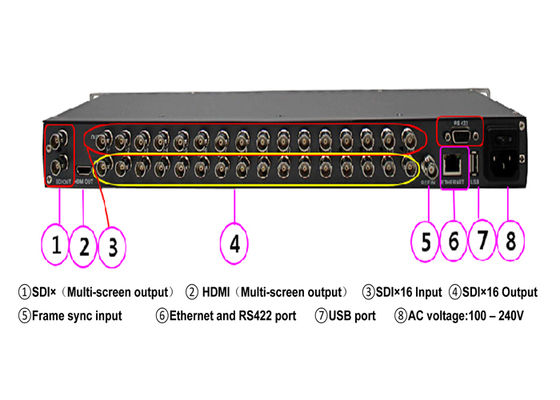

يدعم مدخل SDI رباعي القنوات، ومخرج حلقة SDI رباعي القنوات، ومخرج متعدد الشاشات SDI ثنائي القنوات، و
مخرج متعدد الشاشات HDMI أحادي القناة. يتم تكوين الجهاز من خلال لوحة المفاتيح، ويدعم
ملء الشاشة الفردية، و PIP، و POP، وتقسيم الشاشة إلى أربعة أجزاء.
يدعم الجهاز ترقية الشبكة عن بعد والتحكم في برنامج الكمبيوتر.
تخصيص:
| اسم | WL-MVP9104 SDI 4- Screen Multi-viewer | |
|
مدخل SDI |
إشارة الإدخال | إشارة الفيديو الرقمية التسلسلية SDI HD |
| المعدل | 143 ميجابت في الثانية ~ 2.97 جيجابت في الثانية | |
| الموصل | BNC يتوافق مع IEC169-8 | |
| فقدان الانعكاس | >15dB 5MHz~3GHz | |
| سعة الإشارة | 800mV±10% | |
| الممانعة | 75Ω | |
|
التوازن |
100 متر Belden 1694AHD | |
| 200 متر Belden 8281AHD | ||
|
مخرج SDI |
إشارة الإخراج | إشارة الفيديو الرقمية التسلسلية HD-SDI HD |
| الموصل | BNC يتوافق مع IEC169-8 | |
| فقدان الانعكاس | >15dB 5MHz~3GHz | |
| سعة الإشارة | 800mV±10% | |
| الممانعة | 75Ω | |
| وقت التشغيل/الإيقاف | 0.6ns±100ps | |
| إزاحة التيار المستمر | 0V±0.5V | |
| استعادة الساعة | إخراج تلقائي اختياري | |
| الاندفاع | <5% | |
| الاهتزاز | <0.2Ul | |
|
مخرج HDMI |
إشارة الإخراج | إشارة HDMI القياسية |
| المعدل | 270 ميجابت في الثانية ~ 2.97 جيجابت في الثانية | |
| سعة الإشارة | 800mV±10%(100R) | |
| الممانعة | 100Ω | |
|
الصوت |
الإدخال | مجموعة واحدة من مدخل مدفع صوت XLR متوازن/مدخل صوت تناظري أحادي القناة |
| الإخراج | مخرج صوت تناظري أحادي القناة | |
| تردد الاستجابة | 550-3.6 كيلو هرتز،< +/-3dB | |
| THD | < 3% | |
| S/N | > 50dB | |
|
معلمة التحكم |
التحكم المحلي | زر (اللوحة الأمامية) |
| التحكم التسلسلي | RS232 | |
| منفذ التوصيل | واجهة شبكة RJ45 القياسية (UDP/HTTP) | |
| برنامج التحكم | WINDOWS (قابلة للتخصيص IOS/Android) | |
|
اختياري المكونات |
لوحة مفاتيح التحكم المركزية | |
|
المعلمات العامة |
مزود الطاقة | 100-240 فولت/تيار متردد 50/60 هرتز |
| تصنيف الطاقة | 25 واط-150 واط، وفقًا لنوع المضيف | |
| الحجم | نصف 1U (مزود طاقة قياسي) | |
| لوحة التحكم | نعم | |
| الوزن | 2.1 كجم | |
|
التشغيل درجة الحرارة |
0℃~50℃ بدون تكثف | |
| درجة حرارة التخزين | -20℃~75℃ | |
| رطوبة العمل | 20%~70%RH | |
| رطوبة التخزين | 0%~90%RH، بدون تكثف |
WL-MVP9104 مدخل 3G-SDI رباعي القنوات، مخرج 3G-SDI أحادي القناة، جهاز عرض متعدد
