6x6 8k 8 X 8 هديمي ماتريكس سويتشر هديمي ماتريكس 18 جيجابايت / ثانية

1.مقدمة

هذا الجهاز هو محول UHD HDMI عالي الأداء مع مدخلات HDMI 8x ومخرجات HDMI 9x.

ويمكن إدخال صوت مدخلات 3.5mm LR الخارجي على تيار مدخلات HDMI المقابلة. يدعم المفتاح توجيه مصفوفة الأشعة فوق البنفسجية

لـ IN1-4 و OUT1-4

2الخصائص الرئيسية:

• دعم HDMI 2.0/HDCP 2.2
• دعم مقتطفات الصوت HDMI
• دعم إدخال الصوت LR الخارجي على تيار HDMI
• مصفوفة IR الداعمة (IN1-4 و OUT1-4 فقط)
• دعم إدارة EDID
• نمط اختبار الدعم
• دعم 4K-HANDLE (4K/1080P) لمطابقة العرض المختلف
• اللوحة الأمامية، جهاز التحكم عن بعد، RS232، إيثيرنيت/الويب.
• 6×6 8K 8×8 مبدل هديمي ماتريكس هديمي ماتريكس 18 جيجابايت في الثانية

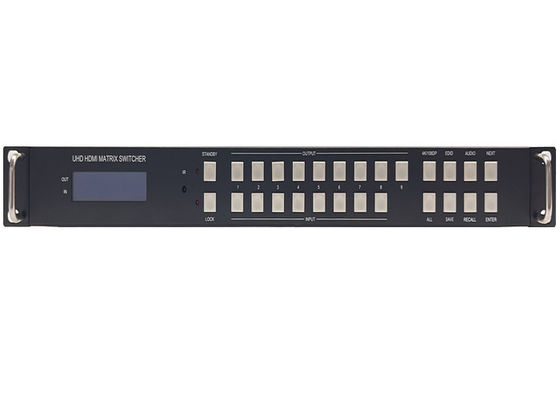

2اللوحة الأمامية

• اضغط على STANDBY واحتفظ لمدة 3 ثواني، لتحويل المفتاح إلى حالة الاستعداد أو الإفراج عنها.
• اضغط على LOCK واحتفظ به لمدة 3 ثوان لتقفل أو فتح الأزرار الأمامية.
• اضغط النتيجة n + الإدخال m + إدخال

• تبديل مصفوفة المدخلات m إلى المخرجات n

• اضغط كل + إدخال + إدخال

• قم بتبديل المدخلات m إلى جميع المخرجات

• اضغط على الزر SAVE + OUTPUT n

• احفظ مشهد التوجيه الحالي على أنه مشهد n

  الحد الأقصى لعدد المشاهد المتاحة هو 8

• اضغط الصوت + الإدخال + المقبل + إدخال

• إعداد اختيار الصوت لـ INPUT m

  خيار اختيار الصوت لكل منفذ مدخل كما يلي:

  L / R ، مضمنة

  يرجى الرجوع إلى وصف اللوحة الخلفية لاختيار الصوت التفصيلي.

•

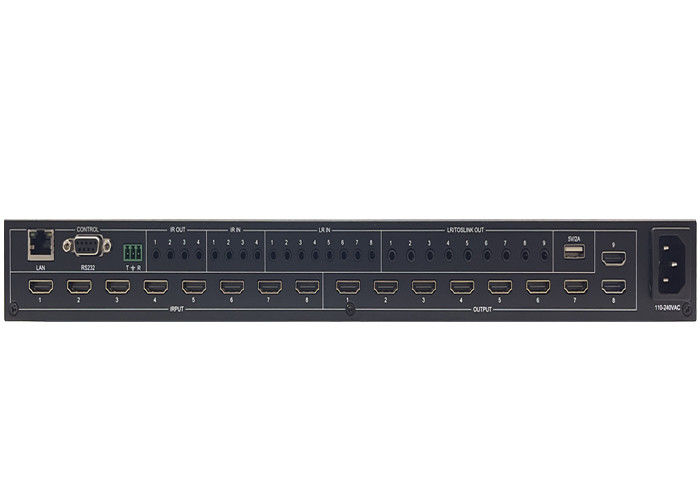

3اللوحة الخلفية

• LAN ((10M/100M) ، RS232 (DB9 و Phoenix connector) تستخدم لتحكم جهاز الكمبيوتر
• يتم ربط منفذ الدخول الصوتي التناظري 3.5 ملم إلى منفذ الدخول HDMI المقابلة.

إذا تم تحديد مصدر الصوت HDMI 1 مع L / R ، ثم AUDIO التناظرية في LR1 (مع جاكيت ф3.5mm)

سيتم تحديدها لاستبدال الصوت المدمج من تدفق البيانات مدخل HDMI 1.

يتم تحديد مصدر الصوت مع EMBEDDED، ثم سوف تستخدم الصوت المدمج الأصلي من المدخلات

إذا كان المدخل إشارة DVI، بغض النظر عن كيفية إعدادها،

سيتلقى النظام مدخلات صوتية من الخارج.

4رسم بياني للاتصال6 × 6 8k 8 × 8

مبدّل المصفوفة " إتش دي إم آي " مصفوفة " إتش دي إم آي " 18 جيجابايت "
