3x4 2x4 3x3 معالج حائط فيديو رباعي 4k مع 4 مدخلات 12 مخرجات

كيفية تحقيق عرض نقطة إلى نقطة مع لوحة LED

الخطوة الأولى، ربط كابل الدخول بين المصدر وبوابة الدخول الواحدة لمفتاح المصفوفة.

الخطوة الثانية، ربط كابل الخروج بين لوحة LED ومصدر خروج واحد من محول المصفوفة.

الخطوة 3، قراءة EDID من لوحة LED مع أداة الكمبيوتر وتنزيل هذا EDID إلى منفذ المدخلات من المفتاح مصفوفة.

الخطوة 4، تعيين دقة الإخراج من هذا منفذ الإخراج كما AUTO، أو المستخدم. عند تعيين المستخدم، تحتاج إلى تكوين المستخدم تعريف دقة أولا،وجعل المستخدم تعريف الدقة لتتناسب مع الدقة المادية من لوحة LED تماما

1.تخطيط اللوحة

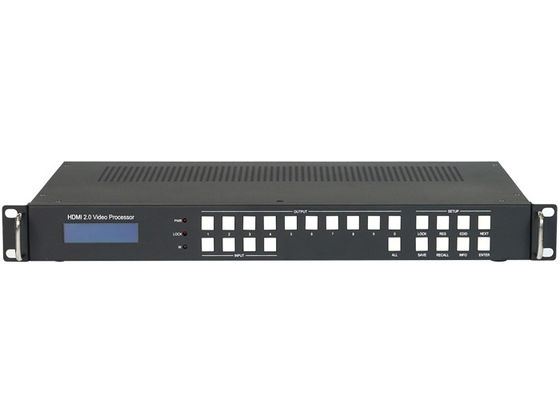

2.1 النظرة الأمامية

• شاشة عرض LCM: تعرض حالة التوجيه لكل قناة في مصفوفة. تستخدم مع الأزرار الأمامية ، ويمكن تعيين عرض بعض المعلمات
• إختيار خارج:1، 2...9، 0 ، كل
• في الاختيار: 1، 2، 3، 4

اضغط على OUTPUT m +INPUT n +ENTER ، والتحويل من المدخل n إلى المخرج m

• كل زر: اضغط كل + إدخال n + إدخال، وتبديل إدخال n إلى جميع منافذ الإخراج
• زر القفل: اضغط على هذا الزر لأكثر من 3 ثواني، سيتم قفل جميع الأزرار الأمامية ولن تعمل. اضغط عليه لأكثر من 3 ثواني مرة أخرى، فك القفل
• اضغط على أزرار RES + OUTPUT m + NEXT + ENTER مع دليل شاشة LCM الأمامية ، لتغيير دقة الإخراج من OUTPUT m
• اضغط على أزرار EDID + INPUT n + NEXT + ENTER مع دليل شاشة LCM الأمامية ، لتغيير وضع EDID من INPUT n
• زر SAVE: اضغط على SAVE+ OUTPUT m +ENTER، حفظ التوجيه الحالي وتخطيط الشاشة للمشهد m
• زر التذكير: اضغط على RECALL+ OUTPUT m + ENTER ، مشهد الحمل m لعرض التيار الحالي
• زر المعلومات: اضغط باستمرار على زر المعلومات، ستقوم لوحة LCD الأمامية بعرض IR ON / OFF، RS232 Baud Rate ومتطلبات IP وما إلى ذلك.
• IR: جهاز استقبال IR، يمكن تعطيل بواسطة أمر RS232
• معالج حائط فيديو 3x3 HDMI مع 4 مدخلات 9 مخرجات

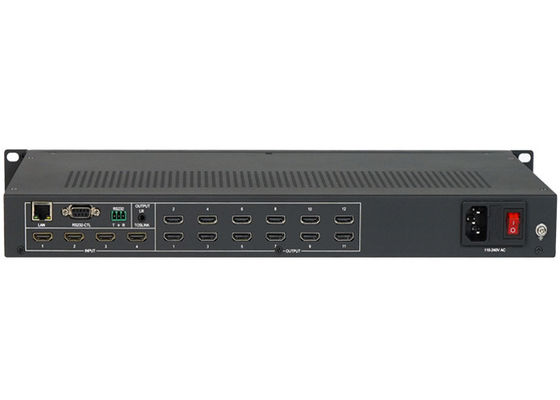

2.2 الرؤية الخلفية

• التحكم في الشبكة المحلية ((TCP/IP أو التحكم في الويب)

عنوان الـ (آي بي) 192.168.0.247، قناع: 255.255.255.0البوابة: 192168.0.1, Baud Rate: 9600, NetPort: 23

حساب تسجيل الدخول على الويب: admin،password: admin

• RS232-CTL

معدل البود: 9600

• (آر إس 232-فينيكس)

معدل البود: 9600

T: الوحدة الرئيسية -> PC، G: الأرض، R: الوحدة الرئيسية <- PC

• المدخلات والمخرجات

معالج جدار فيديو 3x3 HDMI مع 4 مدخلات 9 مخرجات ؛1 LR / Toslink ((Spdif-Optical) مخرجات صوتية

ملاحظة: يمكن تبديل مخرج الصوت بين IN1،IN2،IN3،IN4 عن طريق أمر RS232 أو أداة الكمبيوتر

3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor مع 4 مدخلات 12 مخرجات الصور كما في الأسفل:
