معالج حائط فيديو 3x3 HDMI مع 4 مدخلات 9 مخرجات

مقدمة

معالج جدار الفيديو 3 × 3 HDMI مع 4 مدخلات 9 مخرجات هو معالج إشارات الفيديو HDMI 2.0 عالي الأداء.

يمكن استخدامه كمعالج لترتيب جدار الفيديو أو كمفتاح مصفوفة التبديل السلس مع 4 مدخلات و 16 مخرجات.

كل شاشة إخراج مستقلة أو شاشة جدار فيديو يمكن أن تعمل في وضع متعدد مع ما لا يزيد عن 4 نوافذ.

1.تخطيط اللوحة

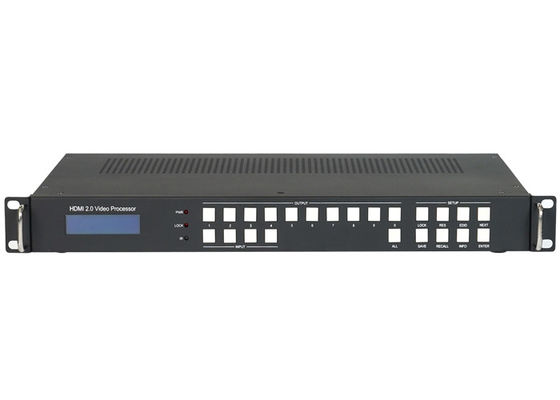

2.1 النظرة الأمامية

• شاشة عرض LCM: تعرض حالة التوجيه لكل قناة في مصفوفة. تستخدم مع الأزرار الأمامية ، ويمكن تعيين عرض بعض المعلمات
• إختيار خارج:1، 2...9، 0 ، كل
• في الاختيار: 1، 2، 3، 4

اضغط على OUTPUT m +INPUT n +ENTER ، والتحويل من المدخل n إلى المخرج m

• كل زر: اضغط كل + إدخال n + إدخال، وتبديل إدخال n إلى جميع منافذ الإخراج
• زر القفل: اضغط على هذا الزر لأكثر من 3 ثواني، سيتم قفل جميع الأزرار الأمامية ولن تعمل. اضغط عليه لأكثر من 3 ثواني مرة أخرى، فك القفل
• اضغط على أزرار RES + OUTPUT m + NEXT + ENTER مع دليل شاشة LCM الأمامية ، لتغيير دقة الإخراج من OUTPUT m
• اضغط على أزرار EDID + INPUT n + NEXT + ENTER مع دليل شاشة LCM الأمامية ، لتغيير وضع EDID من INPUT n
• زر SAVE: اضغط على SAVE+ OUTPUT m +ENTER، حفظ التوجيه الحالي وتخطيط الشاشة للمشهد m
• زر التذكير: اضغط على RECALL+ OUTPUT m + ENTER ، مشهد الحمل m لعرض التيار الحالي
• زر المعلومات: اضغط باستمرار على زر المعلومات، ستقوم لوحة LCD الأمامية بعرض IR ON / OFF، RS232 Baud Rate ومتطلبات IP وما إلى ذلك.
• IR: جهاز استقبال IR، يمكن تعطيل بواسطة أمر RS232
• معالج حائط فيديو 3x3 HDMI مع 4 مدخلات 9 مخرجات

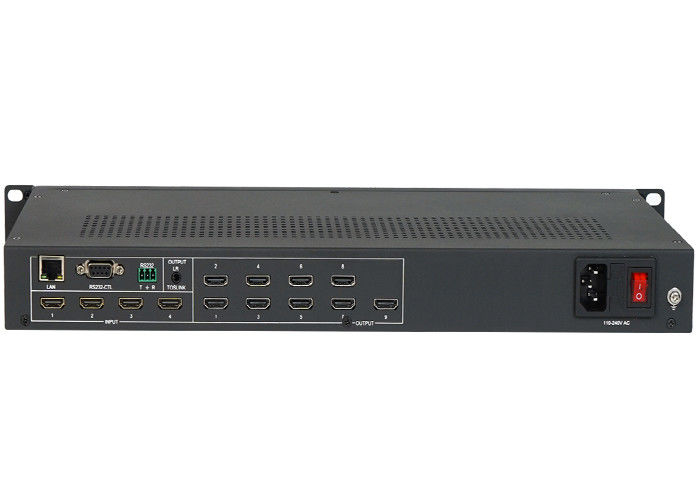

2.2 الرؤية الخلفية

• التحكم في الشبكة المحلية ((TCP/IP أو التحكم في الويب)

عنوان الـ (آي بي) 192.168.0.247، قناع: 255.255.255.0البوابة: 192168.0.1, Baud Rate: 9600, NetPort: 23

حساب تسجيل الدخول على الويب: admin،password: admin

• RS232-CTL

معدل البود: 9600

• (آر إس 232-فينيكس)

معدل البود: 9600

T: الوحدة الرئيسية -> PC، G: الأرض، R: الوحدة الرئيسية <- PC

• المدخلات والمخرجات

معالج جدار فيديو 3x3 HDMI مع 4 مدخلات 9 مخرجات ؛1 LR / Toslink ((Spdif-Optical) مخرجات صوتية

ملاحظة: يمكن تبديل مخرج الصوت بين IN1،IN2،IN3،IN4 عن طريق أمر RS232 أو أداة الكمبيوتر

معالج حائط فيديو 3x3 HDMI مع 4 مدخلات 9 مخرجات الصور أدناه:
