تفاصيل المنتج:
|
| إبراز: | محول الفيديو مع تحكم KVM,5x مدخلات محول الفيديو مع عرض متعدد,5x Inputs Video Switcher With Multiview |
||
|---|---|---|---|
مقدمة
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
يمكن أن يجمع المفتاح ما يصل إلى أربع إشارات فيديو على جهاز عرض UHD أو HD واحد.
يدعم المفتاح 4x مدخل USB-Type A الذي يتم توصيله بجهاز الكمبيوتر الشخصي و 2x مخرج USB الذي يتم توصيله بالفأرة والمفاتيح
يمكن للمستخدم إدارته بسهولة عبر الأزرار الأمامية ، جهاز التحكم عن بعد ، أو أوامر RS232 أو TCP / IP.
يمكن استخدام منفذ HDMI B للإنتاج المرآة لمضاعف الصوت ، والتقاط الفيديو (مع HDMI إلى USB dongle) ، أو العرض عن بعد (مع HDBaseT converter box)
مجال التطبيق:
المسرح المنزلي؛ مؤتمر الفيديو؛ مراقبة الأمن؛ العرض والبث؛ نظام التعليم؛ تحليل الأسهم المالية؛ ألعاب الرياضة الإلكترونية؛ العرض الطبي.
التبديل السريع على أنماط عرض نافذة واحدة
دعم تحكم الماوس / لوحة المفاتيح مع منصة ويندوز و لينكس و ماك
دعم LPCM ، AC3 ، DD + ، DTS ، DTS-HD ، حتى قناة صوتية 7.1

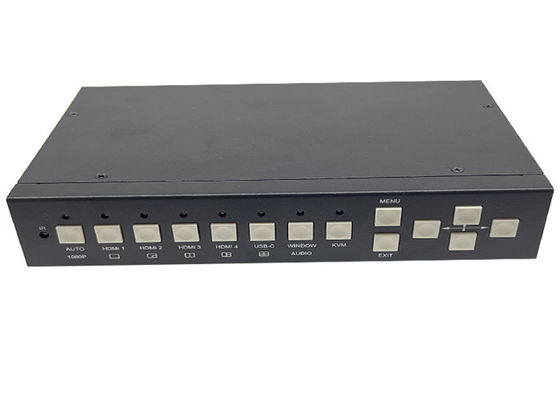

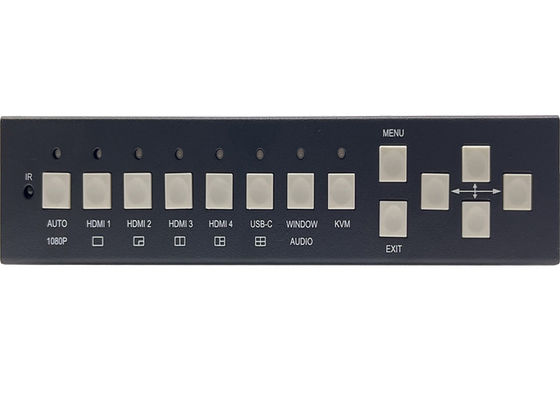

الجبهة
| الاسم | الوصف |
| (أوتو) |
اضغط(أوتو)زر لتمكين أو تعطيل وظيفة التبديل التلقائي عند وضع عرض نافذة واحدة الضغط على هذا الزر لمدة 3 ثواني سيغير دقة الإخراج إلى 1080p60 |
|
إتش دي إم آي 1، إتش دي إم آي 2 إتش دي إم آي 3، إتش دي إم آي 4 USB-C |
اضغط على هذه الأزرار لتحديد مباشرة HDMI 1، 2، 3، 4 أو USB-C (فيديو فقط) كمصدر إدخال ل WIN 1 العرض اضغط على هذه الأزرار لمدة 3 ثواني لتحديد واحد، بيب، وضع PBP، 3xWIN أو 4xWIN Multiview |
|
نافذة، الصوت |
استمر في الضغط على هذا الزر سيكون هناك حافة تظهر على النافذة 1 أو 2، ثم اضغط على زر إدخال واحد مثل HDMI 1,ثم سيتم عرض HDMI 1 على النافذة المحددة حاليا.
لاحظ أنه عند العمل في الوضع غير الفردي ، يكون المصابيح مضاءة دائمًا. |
| KVM |
الاستمرار اضغط على هذا الزر، ستظهر الشاشة حافة واحدة على النافذة 1، 2، 3 أو 4، ثم يمكن للمستخدم اختيار نافذة عرض واحدة كمصدر KVM. على سبيل المثال إذا اخترت WIN 2 كمصدر KVM ، ثم سيتم تبديل لوحة مفاتيح / فأر USB الخلفية إلى جهاز USB-Host الذي يتم عرضه على WIN 2. |
|
القائمةالخروج,
|
أزرار الملاحة في قائمة OSD |

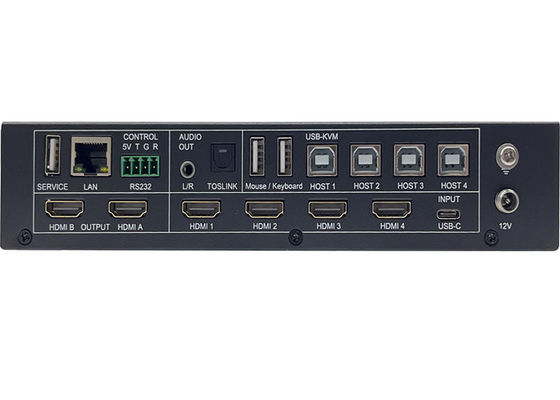

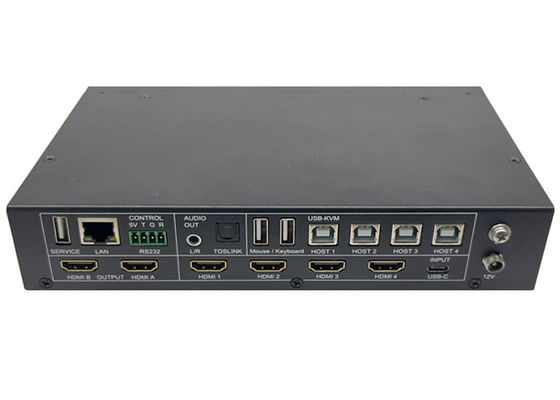

الخلف
| الاسم | الوصف |
| HDMI A، Bأخرج |
مخرجات قياس HDMI تصل إلى 3840x2160@60 HDMI Aهو الناتج الرئيسي |
| إدخالs | HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C ((فيديو فقط) |
| خدمة USB | تستخدم لتحديث البرنامج الثابت |
| محطة محلية |
التحكم في TCP/IP. المعلمات الافتراضية على النحو التالي عنوان الـ (آي بي) 192.168.0.247"سوب ماسك: 255"255.255.0 بوابة: 192168.0.1؛ NETPORT: 2000 يمكن تغيير جميع المعايير بواسطة أمر RS232 |
| RS232التحكم |
4 طرق ذكر فينيكس معدل البود الافتراضي 9600، 8 بتات بيانات، 1 بتة توقف، لا تعادل يمكن تغيير معدل البود من خلال قائمة OSD 5 فولتتعني انتاج 5 فولت.
Gتعني الأرض |
| مخرج صوتي | 3.5mm L + R الخروج والخروج الرقمي Toslink البصري |
| KVM |
اتصالات USB التي تتصل بالكمبيوتر أو الماوس / لوحة المفاتيح 4x منافذ USB من النوع B متصلة بالكمبيوتر 2x منافذ USB من النوع A لتوصيل إلى الماوس أو لوحة المفاتيح العلاقة الملزمة بين مدخلات الفيديو وأجهزة المضيف USB كما يلي HDMI 1<> مضيف 1، HDMI 2<> مضيف 2، HDMI 3<> المضيف 3، HDMI 4<> المضيف 4، USB-C <> المضيف 4 لا يمكن استخدام HDMI 4 و USB-C كمصدر KVM في الوقت الحالي |
| 12V | محول كهرباء 12 فولت للتوصيل |
| الرقم | الوصف |
| 1 | العودة/الخروج |
| 2 | اختيار مدخل الفيديو |
|
3 |
تنقل القائمة OSD القائمة، فوق، أسفل، اليسار، اليمين |
| 4 | تحديد الوضع متعدد الرؤية |
| 5 | اختيار المدخلات الصوتية |
| 6 |
تحديد USB-KVM نفس الشيء مع وظيفة زر KVM الأمامي |
يمكن للمستخدم اختيار الوسائط EDID التالية عن طريق أمر RS232 أو الملاحة القائمة OSD
| الرقم | وضع EDID | الرقم | وضع EDID |
| 1 | 4K60-2.0CH | 10 | 1600×1200 |
| 2 | 4K60-5.1CH | 11 | 1440×900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280×1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | (أوتو) |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920×1200 | 17 | 4K30-7.1CH |
| 9 | 1680×1050 | 18 | 1080P-7.1CH |
| 19 | المستخدم |
يدعم مخرج HDMI 3 خيارات HDCP: FORCE-1.4"فورس-2"2" إيقاف القوة "
يمكن للمستخدم تحديده بواسطة أمر RS232
يدعم المفتاح إدخال فيديو متعدد الدقة تصل إلى 3840x2160@60 ، ويدعم تنسيقات صوتية متعددة مثل LPCM ، AC3 ، DD + ، DTS ، DTS-HD ، تصل إلى 7.1 قناة تمر من خلال وظيفة عبر كابل HDMI
يمكن للمستخدم التحكم في حجم الصوت عندما المدخل الصوتي هو تنسيق LPCM
الرجاء ملاحظة ، يمكن أن USB-C منفذ المدخلات تقبل فقط LPCM 2.0 الصوت
يدعم المفتاح بعد حل إنتاج الفيديو بواسطة محرك تنسيق قوي
| الرقم | دقة الإخراج | الرقم | دقة الإخراج |
| 1 | 4096 × 2160p 60 هرتز | 8 | 1920×1080p 60 هرتز |
| 2 | 4096 × 2160p 50 هرتز | 9 | 1920 × 1080p 50 هرتز |
| 3 | 3840 × 2160p 60 هرتز | 10 | 1360 × 768p 60 هرتز |
| 4 | 3840 × 2160p 50 هرتز | 11 | 1280 × 800p 60 هرتز |
| 5 | 3840 × 2160p 30 هرتز | 12 | 1280×720p 60 هرتز |
| 6 | 3840 × 2160p 25 هرتز | 13 | 1280×720p 50 هرتز |
| 7 | 1920x1200p60Hz RB | 14 | 1024 × 768 60 هرتز |
يدعم Switcher 5 فئات من أنماط العرض متعددة المنظور
واحد، بي بي بي، 3xWIN، 4xWIN
يمكن للمستخدمين تحديد عمليات مختلفة لأوضاع Multiview مختلفة على النحو التالي:
واحد: اختيار المدخلات
PIP: اختيار المدخلات، اختيار نسبة العرض، حجم النافذة الفرعية واختيار الموقف
PBP، 3xWIN، 4xWIN: اختيار المدخلات، اختيار نسبة النافذة، شكل الشاشة
توزيع النافذة متعددة المنظر على النحو التالي
يمكن للمستخدم القيام بمزيد من التخطيطات عن طريق أوامر RS232 أو الملاحة في قائمة OSD
