تفاصيل المنتج:
|
| إبراز: | محول فيديو سلس مع عرض متعدد,4x مدخلات مبدل عرض متعدد,محول الفيديو للتحكم بالعديد من المشاهدات,4x Inputs Multiview Switcher,Multiview Control Video Switcher |
||
|---|---|---|---|
مقدمة
تم تطوير جهاز تحويل الفيديو متعدد المشاهدات 4x Inputs و 1x Output بدون خلل لغرض إظهار مصادر متعددة على شاشة واحدة ودعم دقة الدخول والإخراج العالية.
يمكن للمستخدم إدارته بسهولة عبر الأزرار الأمامية، جهاز التحكم عن بعد، أو USB أو أوامر RS232.
مجال التطبيق:
المسرح المنزلي؛ مؤتمر الفيديو؛ مراقبة الأمن؛ العرض والبث؛ نظام التعليم؛ تحليل الأسهم المالية؛ ألعاب الرياضة الإلكترونية؛ العرض الطبي.
التبديل السريع على أنماط عرض نافذة واحدة
دعم LPCM ، AC3 ، DD + ، DTS ، DTS-HD ، حتى قناة صوتية 7.1

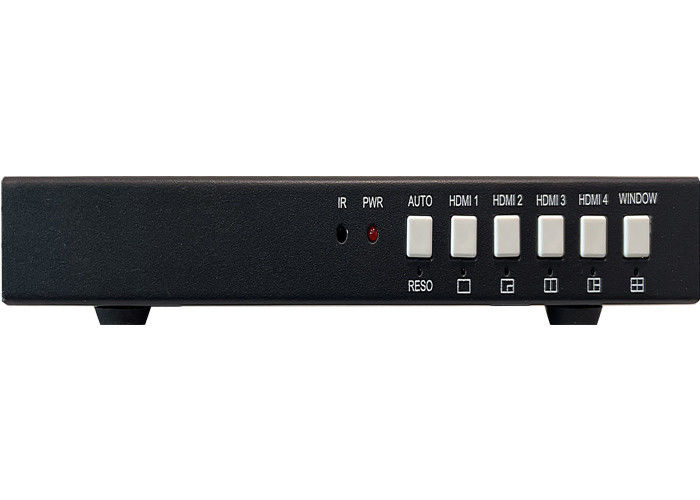

الجبهة
| الاسم | الوصف |
|
(أوتو) الـ RESO |
اضغط(أوتو)زر لتمكين أو تعطيل وظيفة التبديل التلقائي عند العمل على وضع عرض نافذة واحدة الضغط على هذا الزر لفترة طويلة لمدة 3 ثوان لتغيير دقة الإخراج (عندما يطفئ مصباح LED على اللوحة الأمامية ويضيء مرة واحدة ، فهذا يعني أن الدقة يتم تشغيلها مرة واحدة) |
|
إتش دي إم آي 1، إتش دي إم آي 2 إتش دي إم آي 3، إتش دي إم آي 4 |
اضغط على هذه الأزرار لتوجيه تحديد HDMI 1, 2, 3, 4 للعرض. الضغط لفترة طويلة هذه الأزرار 4 لمدة 3 ثوان لجعل المفتاح يعمل مباشرة على وضع واحد، بيب، بيب أو 3xWIN متعددة |
| النافذة |
اضغط على هذا الزر، ثم الشاشة سوف تظهر حدود صفراء واحدة على النافذة 1. استمر في الضغط على هذا الزر سوف تظهر الحدود على النافذة 2 أو 3... ثم اضغط على زر إدخال واحد مثل HDMI 1,ومن ثم سيتم عرض HDMI 1 على النافذة المحددة الحالية اضغط على هذا الزر لمدة 3 ثواني لتحديد وضع 4xWIN متعدد المشاهدات مباشرة |

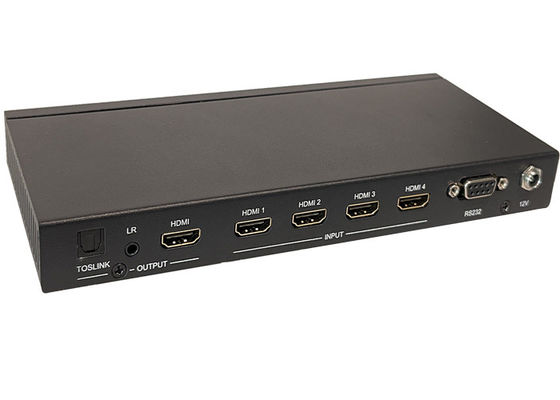

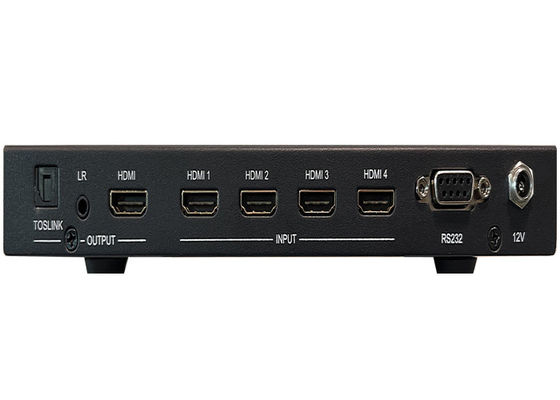

الخلف
| الاسم | الوصف |
| HDMIأخرج | مخرجات قياس HDMI تصل إلى 3840x2160@60 |
| مخرج صوتي |
3.5mm L + R الخروج، 20Hz ~ 20kHz، 1.5Vrms أقصى؛ الخروج البصري لـ Toslink |
| إدخالs | HDMI 1، HDMI 2، HDMI 3، HDMI 4 |
| RS232التحكم |
معدل البود الافتراضي 9600، 8 بتات بيانات، 1 بتة توقف، لا تعادل رقم PIN 2 TX (مصفوفة → PC) رقم PIN 3 RX (المصفوفة)←البنك المركزي
|
| 12V | محول كهرباء 12 فولت للتوصيل |
الجانب
هناك منفذ USB واحدومصدر USB-B واحدعلى جانب المفتاح. منفذ USB-A هو لترقية البرمجيات الثابتة ، يمكن استخدام منفذ USB-B لتحكم الكمبيوتر (مثل التحكم RS232-DB9)
| الرقم | الوصف |
| 1 | العودة/الخروج |
| 2 | اختيار مدخل الفيديو |
|
3 |
تنقل القائمة OSD القائمة، فوق، أسفل، اليسار، اليمين |
| 4 | تحديد الوضع متعدد الرؤية |
| 5 | اختيار المدخلات الصوتية |
| 6 | محجوز |
يمكن للمستخدم اختيار الوسائط EDID التالية عن طريق أمر RS232 أو الملاحة القائمة OSD
| الرقم | وضع EDID | الرقم | وضع EDID |
| 1 | 4K60-2.0CH | 10 | 1600×1200 |
| 2 | 4K60-5.1CH | 11 | 1440×900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280×1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | (أوتو) |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920×1200 | 17 | 4K30-7.1CH |
| 9 | 1680×1050 | 18 | 1080P-7.1CH |
| 19 | المستخدم |
يدعم مخرج HDMI 3 خيارات HDCP: FORCE-1.4"فورس-2"2" إيقاف القوة "
يمكن للمستخدم تحديده بواسطة أمر RS232
