تفاصيل المنتج:
|
| إبراز: | محور وسائل الإعلام التبديل السلس,2x HDMI2.0 محور الوسائط التبديلي,2x HDMI2.0 Switching Media Hub |
||
|---|---|---|---|
مقدمة
محور الوسائط التبديل السلس لديه 2x HDMI2.0 منافذ الدخول، 1x USB-C ((فيديو وصوت فقط) منفذ الدخول،
1x منفذ HDMI الخروج و 1x منفذ HDBaseT المرآة الخروج.
متكامل مع منفذ التيار المتردد، منفذ LAN، 5V / 2A منفذ الشحن. يمكن للمستخدم إدارته بسهولة من خلال الأزرار الأمامية،
أوامر RS232

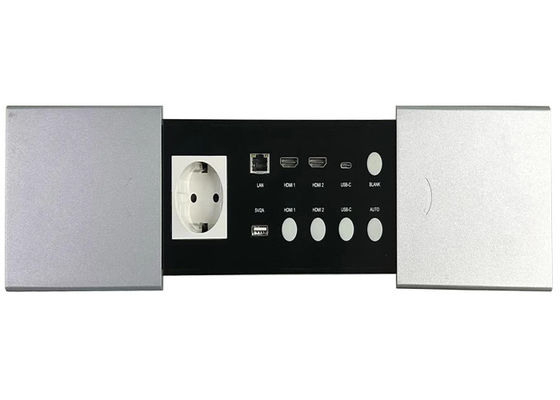

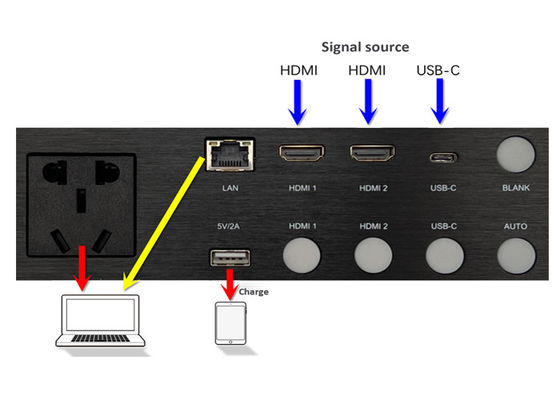

اللوحة الأمامية
| لا. | الاسم | الوصف |
| 1 | منفذ AC | منفذ AC |
| 2 | 5V/2A | منفذ USB-A، دعم شحن 5V/2A |
| 3 | HDMI 1 |
HDMI 1 زر اختيار إشارة الدخول ((مع LED في الداخل) اضغط واحتفظ بهذا الزر مرتين على التوالي لمدة 3 ثوان على الأقل في كل مرة ستغير دقة الإخراج إلى 3840 * 2160@60 |
| 4 | HDMI 2 |
HDMI2 زر اختيار إشارة الدخول ((مع LED في الداخل) اضغط واحتفظ بهذا الزر مرتين على التوالي لمدة 3 ثوان على الأقل في كل مرة سوف تغير دقة الإخراج إلى 3840 * 2160 @ 50 هرتز |
| 5 | USB-C |
زر تحديد إشارة المدخل USB-C ((مع LED في الداخل) اضغط واحتفظ بهذا الزر مرتين على التوالي لمدة 3 ثوان على الأقل في كل مرة سوف تغير دقة الإخراج إلى 3840 * 2160 @ 30 هرتز |
| 6 | (أوتو) |
اضغط على زر التشغيل الآلي لتمكين أو تعطيل وظيفة التبديل الآلي (مع LED في الداخل) اضغط واحتفظ بهذا الزر مرتين على التوالي لمدة 3 ثوان على الأقل في كل مرة ستغير دقة الإخراج إلى 1080P @ 60 هرتز |
| 7 | محطة محلية | منفذ LAN، الاتصال مباشرة إلى منفذ LAN على اللوحة الخلفية |
| 8 | HDMI 1 | HDMI 1 منفذ الدخول |
| 9 | HDMI 2 | HDMI 2 منفذ الدخول |
| 10 | USB-C | منفذ مدخل USB-C (فيديو وصوت فقط) |
| 11 | البيضاء |
اضغط على الزر الفارغ لتخفيض صوت الفيديو والصوت سيضيء المصباح الداخلي عندما يتم تنشيط وظيفة BLANK. اضغط واحتفظ بهذا الزر مرتين على التوالي لمدة 3 ثوان على الأقل في كل مرة ستغير دقة الإخراج إلى 1080P @ 50Hz |

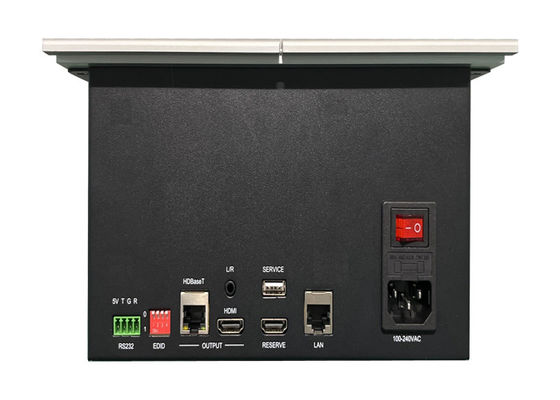

اللوحة الخلفية
| لا. | الاسم | الوصف |
| 1 | تحكم RS232 |
معدل البود 9600، 8 بتات بيانات، 1 بت توقف، لا تعادل رقم PIN 2 TX (حاسوب → جهاز كمبيوتر)
|
| 2 | محول EDID |
حدد وضع EDID انظر تعريف EDID SWITCH لمزيد من التفاصيل |
| 3 | HDBaseT خارج | منفذ الخروج HDBaseT |
| 4 | HDMI خارج | منفذ الخروج HDMI |
| 5 | الاحتياطي | |
| 6 | محطة محلية | منفذ LAN، الاتصال مباشرة إلى منفذ LAN على لوحة الأمامية |
| 7 | 100-240VAC | منفذ التيار المتردد، نطاق الجهد المدخل 100-240 فولت |
| 8 | ال/ر | 3منفذ خروج صوتي.5 ملم LR |
| 9 | الخدمة | منفذ USB-A، تستخدم لتحديث البرمجيات الثابتة |
