تفاصيل المنتج:
|
| عرض النطاق الترددي للفيديو: | 297 ميجاهرتز [10.2 جيجابت في الثانية] | دعم دقة الفيديو: | 1080p24/30/50/60.4Kx2K@30 |
|---|---|---|---|
| منافذ الإدخال: | 4 × HDMI ، 5 × مستقبل الأشعة تحت الحمراء ، 1 × RS-232 ، 1xRJ-45 (تحكم) ، 4x RS232 | منافذ الإخراج: | 4 × CAT5e / 6/7 ، 4 × IR Blaster ، 4 × HDMI |
| مزود الطاقة: | 12 V / 5 A DC (معايير الولايات المتحدة / الاتحاد الأوروبي ، CE / FCC / UL المعتمدة) | أبعاد: | 440 مم (العرض) × 200 مم (العمق) × 45 مم (الارتفاع) |
| إبراز: | 297MHz HDBaseT Matrix Switcher,4X4 HDBaseT Matrix Switcher,CE HDMI Matrix Switcher |
||
1 المقدمة:

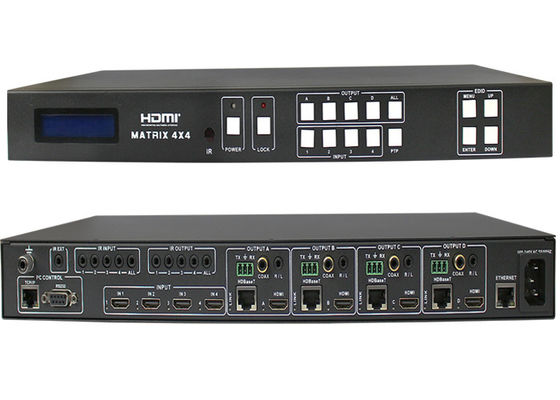

تعمل مصفوفة HD BaseT 4x4 HDMI مع مخرجات CAT5e / 6/7 و HDMI المتزامنة على توصيل أربعة مصادر HDMI بثمانية شاشات.
تتميز هذه المصفوفة بأربعة مخرجات HDMI ويتم عكس كل مخرج HDMI لتوفير مخرج CAT-Cable يعمل في نفس الوقت.
يدعم نقل الفيديو (دقة تصل إلى 1080p Full HD و 4Kx2K @ 30Hz) ويدعم تنسيقات الصوت الرقمية عالية الدقة
مثل LPCM 7.1CH و Dolby TrueHD و Dolby Digital Plus و DTS-HD Master Audio. قم بتوصيل جهاز استقبال HD BaseT بكل من مخرجات CAT-Cable لتوسيع إشارة HDMI حتى 328 قدمًا / 100 متر (إصدار 100 متر) أو 230 قدمًا / 70 مترًا (إصدار 70 مترًا) للاتصال متعدد الغرف.
إنه يعمل مع مشغلات Blu-Ray و Set-Top box وأجهزة كمبيوتر المسرح المنزلي ووحدات التحكم في الألعاب التي تتصل بشاشة HDMI.
يمكن الوصول إلى أي مصدر في جميع الأوقات من خلال أي شاشة عن طريق تحديده عبر جهاز التحكم عن بعد المزود بالأشعة تحت الحمراء ، RS-232 ، TCP / IP
أو باستخدام أزرار التحديد على اللوحة الأمامية.يدعم هذا الجهاز الصوت عالي الوضوح وتوافق الإشارات ثلاثية الأبعاد.
2-الميزات:
• متوافق مع HDMI1.4 و HDCP 1.4 و DVI1.0 ；
• يدعم تمرير HDMI 3D ；
• يدعم الدقة من دقة VGA ~ WUXGA و HD من 480i ~ 1080p ~ 4Kx2K @ 30 اعتمادًا على إعدادات EDID ；
• يدعم مسافات نقل تصل إلى 328 قدمًا / 100 متر (إصدار 100 متر) أو 230 قدمًا / 70 مترًا (إصدار 70 مترًا) عبر كابل CAT5e / 6/7 ；
• دعم وظيفة POE ；
• يدعم مخرجات HDMI و CAT المتزامنة ；
• يدعم نظام مصفوفة IR (30-60 كيلو هرتز) واسع النطاق ، يمكن أن تكون قناة نقل الأشعة تحت الحمراء للأمام أو للخلف
• يدعم RS-232 ، وجهاز التحكم عن بعد ، والتحكم على اللوحة والتحكم في TCP / IP ；
• يدعم إدارة EDID الذكية
• يدعم نقل الصوت LPCM 7.1CH و Dolby TrueHD و Dolby Digital Plus و DTS-HD Master Audio

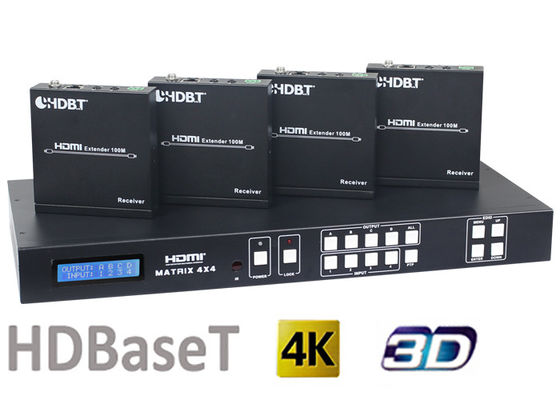

•محول مصفوفة HDMI1.4 4X4 HDBaseT مع 4 أجهزة كمبيوتر بطول 70 مترًا و 100 متر مستقبلات HDMI HDBaseT
3-محتويات العبوة:
4.مواصفاتمحول مصفوفة HDMI1.4 4X4 HDBaseT:
عرض النطاق الترددي للفيديو:297 ميجاهرتز [10.2 جيجابت في الثانية]
دعم دقة الفيديو:480i، 576i، 480p، 576p، 720p، 1080i،
1080p24/30/50/60.4Kx2K@30 ؛
منافذ الإدخال:4 × HDMI ، 5 × مستقبل الأشعة تحت الحمراء ، 1 × RS-232 ،
1xRJ-45 (تحكم) ، 4x RS232
منافذ الإخراج:4 × CAT5e / 6/7 ، 4 × IR Blaster ، 4 × HDMI
موصل HDMI:اكتب A 19 دبوس أنثى
موصل RJ-45:نحن / SS 8P8C
موصل 3.5 مم (TX و RX) IR Receiver / IR Blaster
حماية البيئة والتنمية المستدامة نموذج جسم الإنسان:
± 8 كيلو فولت (تفريغ فجوة الهواء)
± 4kV (تفريغ الاتصال)
مزود الطاقة :12 V / 5 A DC (معايير الولايات المتحدة / الاتحاد الأوروبي ،
شهادة CE / FCC / UL)
أبعاد:440 مم (العرض) × 200 مم (العمق) × 45 مم (الارتفاع)
وزن :1820 جرام
مادة الهيكل:معدن
لون الشاشة الحريرية:أسود
درجة حرارة التشغيل:0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت
درجة حرارة التخزين :−20 درجة مئوية ~ 60 درجة مئوية / −4 درجة فهرنهايت ~ 140 درجة فهرنهايت
الرطوبة النسبية:20 ~ 90٪ RH (بدون تكاثف)
استهلاك الطاقة :30 واط (حد أقصى) /0.5 واط (وضع الاستعداد)
5. مخطط اتصال لمحول مصفوفة HDMI1.4 4X4 HDBaseT:
