تفاصيل المنتج:
|
| التوافق مع HDMI: | منفذ HDMI 1.4b | التوافق مع HDCP: | HDCP 1.4 |
|---|---|---|---|
| عرض النطاق الترددي للفيديو: | 10.2 جيجابت في الثانية | تنسيقات الصوت التناظرية: | LPCM2.0 44.1 كيلو هرتز 48 كيلو هرتز |
| منافذ المدخلات: | 4x HDMI من النوع A [أنثى ذات 19 سنًا] 1x SEVICER [Micro USB ، منفذ التحديث] | منافذ المخرجات: | عدد 1 منفذ HDMI من النوع A [أنثى ذات 19 سنًا] عدد 1 VGA [VGA-D] عدد 1 صوت [مقبس استريو صغير مقاس 3.5 |
| إبراز: | 4 مدخلات Hdmi 4K Quad Multiviewer,FCC 4K Quad Multiviewer,1XVGA إخراج HDMI Multiviewer |
||

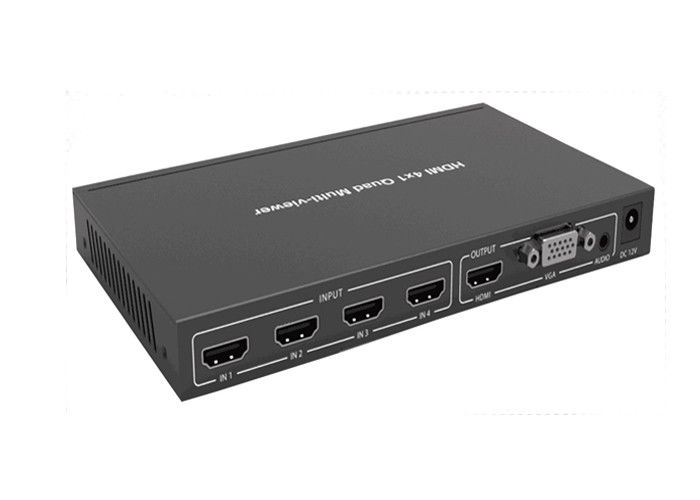

4 مدخل HDMI رباعي 4K متعدد العارض مع 1 x HDMI إخراج و 1 x VGA الإخراج
1 المقدمة:
نوع الواجهة: HDMI ؛
الكمية: 1 مجموعة ؛
لون الفاصل: رمادي؛
البعد: تقريبا.189 * 90 * 25 ملم / 6.7 × 3.2 × 0.9 بوصة ؛
2. تتضمن العبوة:
1 ×4 عارض متعدد المدخلات hdmi quad 4K مع 1 x HDMI إخراج و 1 x VGA الإخراج ؛
1 × جهاز التحكم عن بعد ؛
1 × محول طاقة تيار مستمر ؛
1 × دليل المستخدم ؛
3. تحديد
| اِصطِلاحِيّ | |
| التوافق مع HDMI | منفذ HDMI 1.4b |
| التوافق مع HDCP | HDCP 1.4 |
| عرض النطاق الترددي للفيديو | 10.2 جيجابت في الثانية |
| قرارات الفيديو | 3840x2160 @ 30Hz، 1920x1080 @ 50 / 60Hz، 1280x720 @ 50 / 60Hz، 1920x1200 @ 60Hz، 1024x768 @ 60Hz |
| عمق اللون | 8 بت |
| مساحة اللون | RGB ، YCbCr 4: 4: 4 ، YCbCr 4: 2: 2 |
| تنسيقات الصوت التناظرية | LPCM2.0 44.1 كيلو هرتز 48 كيلو هرتز |
| حماية البيئة والتنمية المستدامة |
نموذج جسم الإنسان: ± 8 كيلو فولت (تفريغ فجوة الهواء) ، ± 4 كيلو فولت (تفريغ التلامس) |
| روابط | |
| منافذ المدخلات |
4x HDMI من النوع A [أنثى ذات 19 سنًا] 1x SEVICER [Micro USB ، منفذ التحديث] |
| منافذ المخرجات |
عدد 1 منفذ HDMI من النوع A [أنثى ذات 19 سنًا] 1x VGA [VGA-D] 1x صوت [3.5mm مقبس صغير استريو] |
| ميكانيكي | |
| الإسكان | نسيج معدني |
| اللون | أسود |
| أبعاد | 185 مم (ث) × 128 مم (د) × 20 مم (ارتفاع) |
| وزن | 595 جرام |
| مزود الطاقة |
الإدخال: AC100 ~ 240V 50 / 60Hz ، الإخراج: DC12V / 1A (معايير الولايات المتحدة / الاتحاد الأوروبي ، CE / FCC / UL المعتمدة) |
| استهلاك الطاقة | 7.68 واط (حد أقصى) |
|
التشغيل درجة الحرارة |
0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت |
| درجة حرارة التخزين | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| الرطوبة النسبية | 20 ~ 90٪ RH (بدون تكاثف) |
| اسم المنتج | 4 مدخل HDMI رباعي 4K متعدد العارض مع 1 x HDMI إخراج و 1 x VGA الإخراج |
4. أوضاع العرض
يحتوي جهاز العرض الرباعي المتعدد على 5 أوضاع للعرض.يرجى الاطلاع على الوصف التفصيلي أدناه.

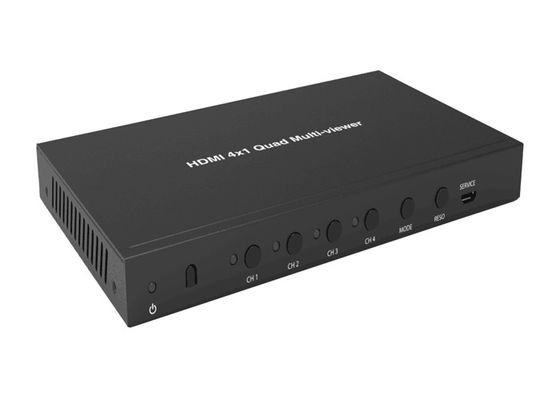

الوضع 1:سيعرض المشاهد الرباعي الرباعي أربعة مداخل HDMI بشكل منفصل.اضغط على الأزرار CH1 / CH2 / CH3 / CH4 باللوحة أو باستخدام جهاز التحكم عن بعد بالأشعة تحت الحمراء ، أزرار المصدر 1/2/3/4 لتحديد مصدر الإدخال ، المصباح المقابل على اللوحة قيد التشغيل.
الوضع 2:يقسم المشاهد الرباعي الرباعي أربعة مدخلات HD بنفس الحجم والعرض على الشاشة.الأضواء الأربعة الموجودة على اللوحة مضاءة.في نافذة CH1 ، يمكنك الضغط على الزر CH1 الموجود باللوحة أو باستخدام جهاز التحكم عن بعد بالأشعة تحت الحمراء زر المصدر 1 للتحديد الدوري لمصدر أربعة مدخلات.في نافذة CH2 ، يمكنك الضغط على الزر CH2 الموجود باللوحة أو باستخدام جهاز التحكم عن بعد بالأشعة تحت الحمراء زر المصدر 2 للتحديد الدوري لمصدر أربعة مدخلات ... إلخ.
يمكن عمل الباقي بنفس الطريقة.
الوضع 3:يقسم المشاهد الرباعي المتعدد أربعة مداخل عالية الدقة ويعرض على الشاشة.الأضواء الأربعة الموجودة على اللوحة مضاءة.طريقة التشغيل هي نفسها الوضع 2.
الوضع 4:يقسم المشاهد الرباعي المتعدد مدخلي HD بنفس الحجم والعرض على الشاشة.أضواء CH1 / CH2 باللوحة مضاءة.في نافذة CH1 ، يمكنك الضغط على الزر CH1 الموجود باللوحة أو باستخدام جهاز التحكم عن بعد بالأشعة تحت الحمراء زر المصدر 1 للتحديد الدوري لمصدر أربعة مدخلات.في نافذة CH2 ، يمكنك الضغط على الزر CH2 الموجود باللوحة أو باستخدام جهاز التحكم عن بعد بالأشعة تحت الحمراء زر المصدر 2 للتحديد الدوري لمصدر أربعة مدخلات.
الوضع 5:يقسم المشاهد الرباعي المتعدد أربعة مداخل عالية الدقة ويعرض على الشاشة.الأضواء الأربعة الموجودة على اللوحة مضاءة.طريقة التشغيل هي نفسها الوضع 2.
7.جهاز التحكم
: اضغط على هذا الزر لضبط وضع الاستعداد ، اضغط على هذا الزر مرة أخرى لتشغيل الوحدة.
: اضغط على هذا الزر لفتح أو إغلاق إطار نافذة العرض.
RES.: اضغط على هذا الزر لتحديد دقة خرج التحديد الدوري.
الوضع:
: اضغط على هذه الأزرار ل
تحديد وضع عرض الإخراج.
مصدر:
1/2/3/4 اضغط على هذه الأزرار لاختيار مصدر الإدخال.
: اضغط على هذا الزر لمصدر إدخال التحديد الدوري (يمكن استخدام هذا الزر فقط في الوضع 1).
صوتي:
: اضغط على هذا الزر لمصدر إدخال التحديد الدوري (يمكن استخدام هذا الزر في MODE 1 فقط).
صوتي:
: زر كتم الصوت.
: اضغط على هذا الزر لاختيار إخراج الصوت الدوري.
4 مدخل HDMI رباعي 4K متعدد العارض مع 1 x HDMI إخراج و 1 x VGA الإخراج
