تفاصيل المنتج:
|
| عمق اللون: | 8 بت | مساحة اللون: | RGB ، YCbCr 4: 4: 4 ، YCbCr 4: 2: 2 |
|---|---|---|---|
| قرارات الفيديو: | 3840x2160 @ 30Hz ، 1920x1080 @ 50 / 60Hz ، | حماية esd: | نموذج جسم الإنسان ： ± 8kV (تفريغ فجوة الهواء) ، ± 4kV (تفريغ التلامس) |
| درجة حرارة التشغيل: | 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت | درجة حرارة التخزين: | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| إبراز: | 60 هرتز Quad Hdmi Multiviewer,4x1 Quad Hdmi Multiviewer,وظيفة التبديل السلس HDMI Multiviewer |
||
1080P كامل و 3 D 4k @ 60hz 4x1 Quad hdmi multiviewer 4k مع وظيفة محول سلس HDMI
1 المقدمة:
يعد HDMI 4x1 Quad Multi-viewer أداءً عاليًا مع أربعة أقسام شاشة عالية الدقة ومفتاح إخراج تبديل سلس.
يمكنه عرض إشارة الفيديو الرقمية 4HD على نفس الشاشة ، ولديه مجموعة متنوعة من مقاطع الفيديو ، والتبديل السلس
4 إشارة دخل HD بشكل متزامن.تتميز طرق التحكم في المفتاح بالمرونة ، ويمكن تبديلها عبر الزر والتحكم في الأشعة تحت الحمراء.
إنه مفتاح عملي ومستقر للغاية وسهل التركيب ، ويمكن استخدامه في المشاريع الكبرى وقاعات الاجتماعات وأماكن أخرى.
2-الميزات:
***متوافق مع HDMI 1.3a و HDCP 1.2 وإصدار DVI 1.0 متوافق مع الإدخال ؛
***دعم التحكم بالأشعة تحت الحمراء.
***دعم 4 مدخلات HDMI ، 1 خرج HDMI ؛
***دعم 4 قنوات تجزئة شاشة إشارة HDMI ؛
***دعم 4 قنوات HDMI إشارة التبديل السلس.
***دعم أعلى دقة تصل إلى 1080 P / 60Hz ؛
***دقة الدعم: 1080P ، 720P ، 1080i ، 1024 * 768 ، 1360 * 768 وما إلى ذلك ؛
***دعم تنسيق إخراج الصوت: PCM2.0 ؛
***دعم كابل 26AWG القياسي ، إدخال يصل إلى 15 مترًا / 49 قدمًا ، إخراج يصل إلى 15 مترًا / 49 قدمًا ؛
***محول طاقة تيار مستمر 12 فولت / 2 أمبير ؛
***1080P و 3 D 4K @ 60hz 4x1 Quad hdmi multiviewer 4k مع وظيفة الجلاد السلس HDMI ؛
3. تحديد
| اِصطِلاحِيّ | |
| التوافق مع HDMI | منفذ HDMI 1.4b |
| التوافق مع HDCP | HDCP 1.4 |
| عرض النطاق الترددي للفيديو | 10.2 جيجابت في الثانية |
| قرارات الفيديو | 3840x2160 @ 30Hz، 1920x1080 @ 50 / 60Hz، 1280x720 @ 50 / 60Hz، 1920x1200 @ 60Hz، 1024x768 @ 60Hz |
| عمق اللون | 8 بت |
| مساحة اللون | RGB ، YCbCr 4: 4: 4 ، YCbCr 4: 2: 2 |
| تنسيقات الصوت التناظرية | LPCM2.0 44.1 كيلو هرتز 48 كيلو هرتز |
| حماية البيئة والتنمية المستدامة |
نموذج جسم الإنسان: ± 8 كيلو فولت (تفريغ فجوة الهواء) ، ± 4 كيلو فولت (تفريغ التلامس) |
| روابط | |
| منافذ المدخلات |
4x HDMI من النوع A [أنثى ذات 19 سنًا] 1x SEVICER [Micro USB ، منفذ التحديث] |
| منافذ المخرجات |
عدد 1 منفذ HDMI من النوع A [أنثى ذات 19 سنًا] 1x VGA [VGA-D] 1x صوت [3.5mm مقبس صغير استريو] |
| ميكانيكي | |
| الإسكان | نسيج معدني |
| اللون | أسود |
| أبعاد | 185 مم (ث) × 128 مم (د) × 20 مم (ارتفاع) |
| وزن | 595 جرام |
| مزود الطاقة |
الإدخال: AC100 ~ 240V 50 / 60Hz ، الإخراج: DC12V / 1A (معايير الولايات المتحدة / الاتحاد الأوروبي ، CE / FCC / UL المعتمدة) |
| استهلاك الطاقة | 7.68 واط (حد أقصى) |
|
التشغيل درجة الحرارة |
0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت |
| درجة حرارة التخزين | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| الرطوبة النسبية | 20 ~ 90٪ RH (بدون تكاثف) |
| اسم المنتج | 1080P كامل و 3 D 4K @ 60hz 4x1 Quad hdmi multiviewer 4k with HDMI Seamless Switcher Function |
4.ضوابط التشغيل والوظائف لـ Full 1080P و 3D 4K @ 60hz 4x1 quad hdmi multiviewer 4k with HDMI
وظيفة الجلاد السلس

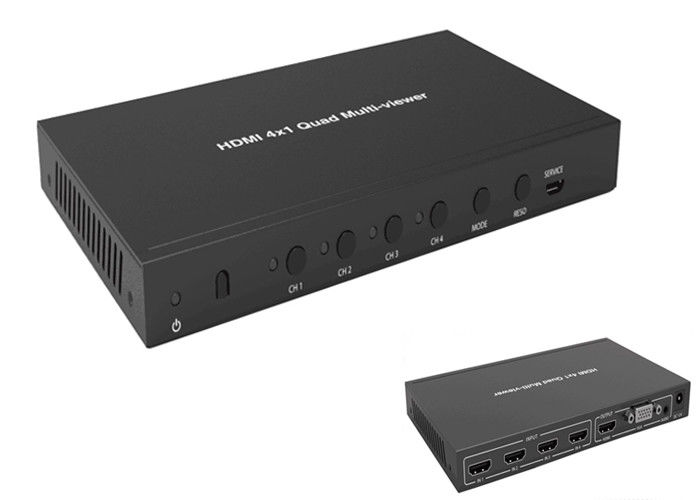

4.1 اللوحة الأمامية
| رقم | اسم | وصف الوظيفة |
| 1 | ليد اشارة |
سوف يضيء مؤشر LED باللون الأخضر عندما تكون الوحدة العمل ، أحمر عندما تكون الوحدة في وضع الاستعداد. |
| 2 | IR | نافذة استقبال الأشعة تحت الحمراء.يقبل إشارة التحكم عن بعد لهذا الجهاز فقط. |
| 3 | زر CH1 / CH2 / CH3 / CH4 | يحدد زر قناة الإدخال (يرجى مراجعة وصف تفصيلي "6. أوضاع العرض"). |
| 4 | زر الوضع | اضغط على هذا الزر لإخراج وضع عرض التحديد الدوري (يرجى الاطلاع على وصف تفصيلي "6. أوضاع العرض").اضغط على هذا الزر حتى 5 ثوانٍ ، تكون شاشة الإخراج ملء الشاشة وعرض نسبة متساوية. |
| 5 | RESO | اختيار الدراجات دقة الإخراج مختلفة.اضغط على هذا الزر حتى 5 ثوانٍ لفتح أو إغلاق إطار عرض النافذة. |
| 6 | منفذ خدمة | تم استخدام تحديث البرنامج الثابت.(استخدامات التصنيع فقط.) |

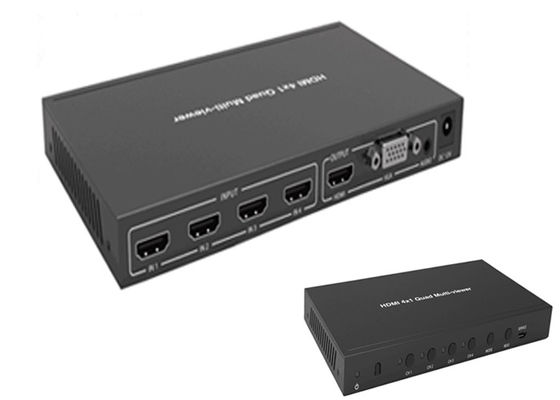

4.2 اللوحة الخلفية
| رقم | اسم | وصف الوظيفة |
| 1 | مدخلات HDMI |
قم بالتوصيل بجهاز مصدر HDMI مثل DVD لاعب أو PS4. |
| 2 | مخرج HDMI |
قم بتوصيله بجهاز عرض HDMI مثل التلفزيون أو جهاز عرض مع كابل HDMI. |
| 3 | خرج VGA | منفذ إخراج VGA ، إشارة خرج المنفذ هذه هي نفس منفذ إخراج HDMI. |
| 4 | مخرج الصوت |
منفذ إخراج الصوت التناظري.(ملاحظة: إذا كان خرج HDMI هو MODE 1 ، فإن إخراج الصوت يتبع محتوى الفيديو. إذا كان إخراج HDMI هو MODE 2/3/4/5 ، فاضغط على CH1 / CH2 / CH3 / CH4 حتى 5 ثوانٍ لتحديد إخراج الصوت أو استخدام جهاز التحكم عن بعد إلى إخراج صوت التحديد الدوري الحالة الافتراضية هي شاشة CH1 مخرج الصوت.) |
| 5 | 12V العاصمة | قم بتوصيل مصدر طاقة 12 فولت / 1 أمبير في الوحدة وتوصيل المحول بمأخذ التيار المتردد. |
1080P كامل و 3 D 4K @ 60hz 4x1 Quad hdmi multiviewer 4k with HDMI Seamless Switcher Function
