تفاصيل المنتج:
|

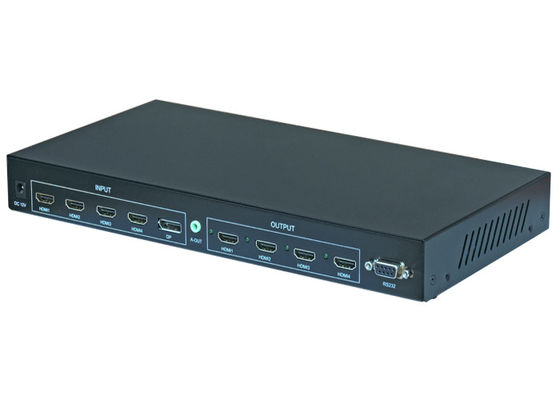

إشارات الإدخال: | دعم 1 DP1.2 (4K @ 60hz) ، 1 HDMI2.0 ، 3 HDMI1.4 (4K @ 30hz) | إشارات الخرج: | 4 x HDMI1.3 الإخراج ؛ 1x 3.5 ملم إخراج الصوت |
---|---|---|---|
أوضاع الربط: | 1x2 ، 2x1 ، 2x2 ، 1x3 ، 3x1 ، 1x4 ، 4x1 ، 4x4 إلخ. | الدعم: | 180 درجة دوران وظيفة |
وظيفة حماية الحافة: | أيد | طريقة التحكم: | جهاز التحكم عن بعد ، وأزرار الهيكل ، و RS-232 ، والتحكم المركزي. |

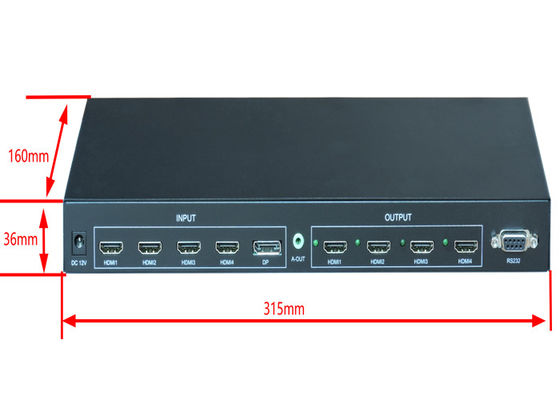

البعد: | 335 × 160 × 36 (مم) (الطول × العرض × الارتفاع) | ||
إبراز: | 4x4 HDMI Matrix Switcher,160mm HDMI Matrix Switcher,4x4 Seamless Matrix Switcher |
4x4 HDMI Matrix Switcher

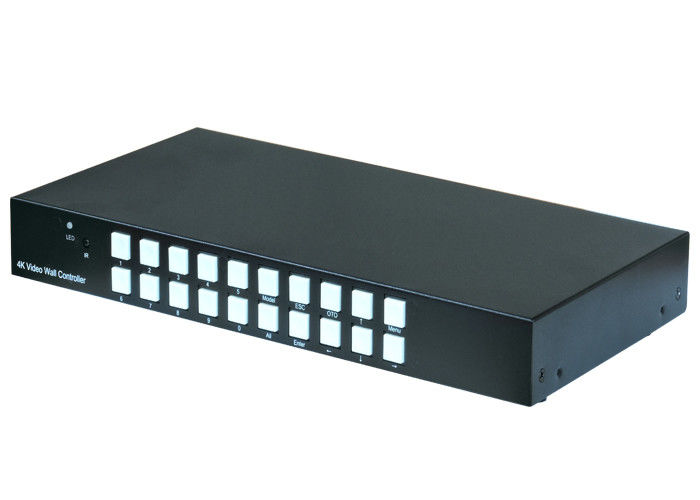

محول مصفوفة سلس 4K 4x4 HDMI مع وحدة تحكم في جدار الفيديو
Ⅰ مقدمة المنتج
إنه معالج ربط فيديو 4K ، وهو أيضًا محول سلس 4x4 HDMI.يدعم الربط حتى 4K @ 60HZ
و 4x4 التبديل السلس.دعم 4 HDMI ، 1 إدخال DP و 4 إخراج HDMI ، يمكن استخدام مدخلات DP فقط من أجل
الربط.
Ⅱ الوظائف الرئيسية
Ⅲ مقدمات مفصلة
1 ، إشارات الإدخال
دعم 1 DP1.2(4K @ 60hz) ، 1 HDMI2.0 عدد 3 مداخل اتش دى ام اى1.4(4K @ 30hz) مدخلات
2 ، إشارات الإخراج
دعم 4 HDMI1.3 الإخراج ، دقة الإخراج تدعم 1024 * 768 @ 60 هرتز ، 1280 * 800 @ 60 هرتز ، 1280 * 720 @ 60 هرتز ، 1920 * 1080 @ 60 هرتز ، 1920 * 1200 @ 60 هرتز ، قابلة للتحويل ؛
دعم 1 مخرج صوت 3.5 ملم لتوصيل الصوت.
3 ، الربط ، وظيفة تبديل وضع المصفوفة
يمكن للمستخدمين اختيار وضع الربط أو وضع التبديل السلس.يمكن استخدام إدخال DP فقط في وضع الربط.
4 ، وظيفة التبديل السلس
دعم إشارة إدخال HDMI وظيفة التبديل السلس 4x4 ، ويمكن أيضًا دعم أي شاشة لعرض 4 إشارات إدخال في نفس الوقت.
5 ، وظيفة الربط
وظيفة الربط للمنتج هي تصميم متكامل ، يمكن لآلة واحدة تحقيق 4 مخرجات لربط إشارات HDMI ، ويمكن لآلة واحدة ضبط أوضاع الربط المختلفة مثل 1x2 ، 2x1 ، 2x2 ، 1x3 ، 3x1 ، 1x4 ، 4x1 ، إلخ.
5.1 دوران 180 درجة
دعم لتعيين أي وحدة عرض لتدوير 180 درجة.
5.2 وظيفة حماية الحافة
بعد ضبط معالجة خط الحواف ، يتم إخفاء جزء من الصورة ، وذلك لتحقيق تأثير عدم التشوه وعدم التشويه.
6 ، طريقة التحكم
يمكن التحكم في الجهاز من خلال جهاز التحكم عن بعد ، وأزرار الهيكل ، و RS-232 ، والتحكم المركزي.
Ⅳ طوبولوجيا النظام
