مكشف KVM متعدد الشاشات عالية الجودة آلة في واحدة

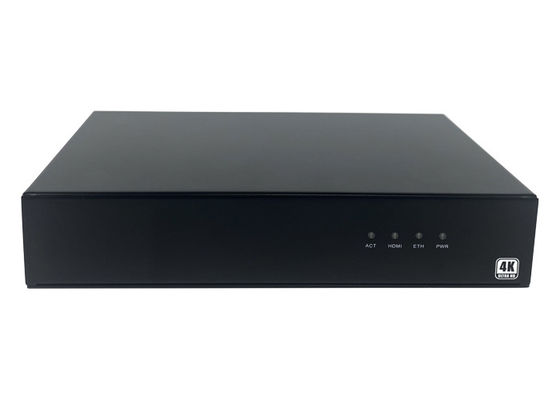

• CPU ومصابيح إنذار الحد الحراري

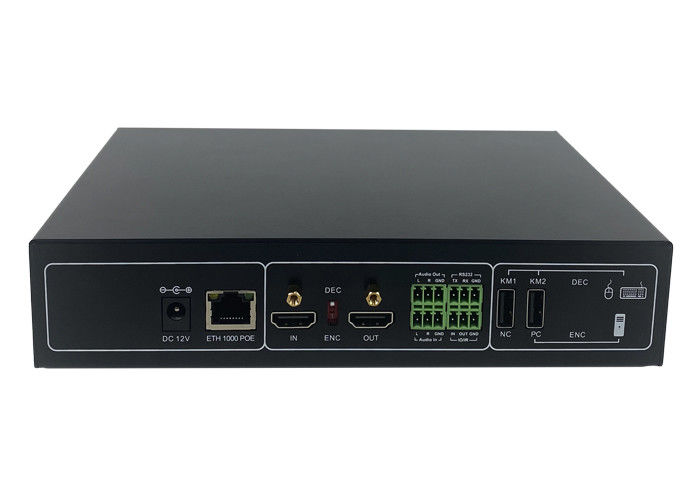

• منفذ HDMI في اللوحة الخلفية مشرق بعد إدخال الإشارة
• أو الضوء هو عندما يكون منفذ HDMI OUT من اللوحة الخلفية متصلًا بنهاية الإخراج.

• يتم توصيل منفذ الشبكة لوحة الخلفية إلى شبكة جيجابيت بعد الضوء

• الضوء عند POE أو 12V

• واجهة رئيس مصدر الطاقة المتردد 12 فولت ، تستخدم لربط رأس مصدر الطاقة المتردد 5.5 * 2.1 المواصفات ، ومصدر الطاقة POE الشبكة الاحتياطي المتبادل.

• واجهة الشبكة جيجابيت، دعم إمدادات الطاقة POE، مفتاح جيجابيت، والشبكة POE إمدادات الطاقة النسخ الاحتياطي المتبادل. IP الافتراضي المصنع هو 192.168. * *

HDMI IN

واجهة إدخال الفيديو

• تستخدم لدخول الفيديو HDMI عندما تستخدم كعقدة دخول.

• تستخدم لتشفير وضع الدخول وتفكيف وضع الخروج
• رمز ENC، كعقدة الدخول، مصدر الإشارة
• هو فك تشفير DEC، كما عقدة الإخراج، وعقدة مقعد KVM وعقدة إعادة توجيه IPC

HDMI OUT

واجهة إخراج الفيديو

• بالنسبة لإشارة الدخول التي تندلع ، عندما تستخدم كعقدة دخول
• استخدم لربط جانب مخرج HDMI كعقدة مخرجة

• 3.5mm 3 واجهة دبوس، لمواجهة الصوت الناتج التناظري، L هي القناة اليسرى، R هي القناة اليمنى، GND هي الأرض

• 3.5mm 3 دبوس واجهة مدخل الصوت التناظرية، L هي القناة اليسرى، R هي القناة اليمنى، GND هي الأرض

• R S232 منفذ تسلسلي 3 واجهة دبوس ، وظيفة ثنائية الاتجاه والإرسال المباشر من جانب الشبكة ، TX لإرسال ، RX لاستقبال ، GND للأرض.

• IR / IO multiplexing 3pin interface، IR و IO functions هي إما خيار. IR يمكن أن تستقبل أو ترسل فقط. IO يدعم الاستقبال أو الإرسال. IO لديه طريقتان.

• هذه الواجهة غير صالحة NC عند الدخول في وضع (ENC).
• عندما الناتج (DEC) وضع KVM، هذه الواجهة يمكن توصيل الماوس أو لوحة المفاتيح، عادي عقدة الناتج، والواجهة لا تعمل.

• عند الدخول في وضع (ENC) ، يتلقى جهاز الكمبيوتر هذا واجهة واجهة USB من مضيف مصدر إشارة التحكم. لنقل إشارات الماوس والمفاتيح.
• عند وضع KVM الإخراج (DEC) ، يمكن توصيل هذه الواجهة بالفأرة أو لوحة المفاتيح ، العقدة الإخراجية العادية ، لا تعمل الواجهة.
