تفاصيل المنتج:
|
| اسم المنتج: | وحدة تحكم جدار الفيديو WL-HDVP مع غلاف 1 U و 2 U و 3.5 U و 7 U | تطبيق: | داخلي |
|---|---|---|---|
| ضمان: | 1 سنة ، 12 شهر | منفذ الإدخال: | DVI و HDMI و HDMI / DVI / VGA / USB |
| منفذ الاخراج: | DVI و HDMI | وضع التحكم: | RS232 ، عن بعد ، IP ، زر |
| إبراز: | 7U Multi TV Display Controller,ROHS Multi TV Display Controller,FCC Multi Screen Controller |
||

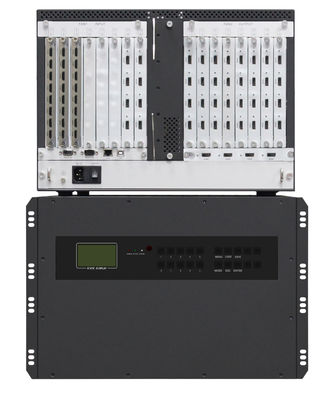

وحدة تحكم جدار الفيديو WL-HDVP مع غلاف 1 U و 2 U و 3.5 U و 7 U
5 خطوات سهلة لاختيار نموذج Winlink video wall controller (WL-HDVP) المناسب لجدار الفيديو الخاص بك.
كيفية اختيار ملفوينلينكنموذج VWC (وحدة التحكم في جدار الفيديو) المناسب لك؟
وحدات تحكم Winlink VWC معيارية مصممة مع الهيكل وبطاقات الإدخال وبطاقات الإخراج والمكونات الوظيفية الأخرى ،
مما يجعل من السهل جدًا تحديد التكوين.
الخطوة الأولى: قم بتأكيد عدد منافذ الإدخال / الإخراج المطلوبة.
خذ على سبيل المثال مشروع حائط فيديو 2x4.في هذه الحالة ، ستحتاج إلى مخرجات 8x.إذا ، على سبيل المثال ، قم بالاتصال بـ 8 إشارات للكمبيوتر الشخصي و
4 إشارات DVD ، سيكون العدد الإجمالي للمدخلات 12x.باستخدام هذا النوع من مشروع جدار الفيديو ، يمكنك تأكيد إخراج 8x و
إشارات دخل 12x.(الرجوع إلى الصورة أدناه)
الخطوة الثانية: تأكيد واجهات إشارة الإدخال / الإخراج.
نظرًا لأن بطاقات الإدخال والإخراج الخاصة بـ Winlink تعتمد على تصميم معياري ، يجب على المستخدم تحديد واجهات الإشارة التي يحتاجها حتى يمكن ملء هيكل الجهاز بالبطاقات المرتبطة.في هذا المشروع ، تحتوي المخرجات على واجهات DVI والمدخلات هي واجهات HDMI و DVI.هذا يعني أنك ستحتاج إلى عدة بطاقات إخراج DVI وبطاقات إدخال HDMI و DVI.سيقوم Winlink بتعبئة الهيكل ببطاقات الإدخال / الإخراج المرتبطة وفقًا لطلب المشتري في المصنع قبل الشحن.
4 قنوات HDMI مدخل كارت
4 قنوات بطاقة إدخال DVI
4 قنوات خرج DVI بطاقة
الخطوة الثالثة: تأكيد كميات بطاقة الإدخال / الإخراج (أو الفتحات).
في هذا المشروع الذي يتطلب مخرجات DVI 8x ومدخلات HMDI 8x ومدخلات 4x DVI.
ستحتاج إلى عدد 2 من بطاقات إدخال HDMI ذات 4 قنوات (4 منافذ إدخال لكل بطاقة) ، 1 × جهاز كمبيوتر 4 قنوات
بطاقات إدخال DVI (4 منافذ إدخال لكل بطاقة) وبطاقات إخراج DVI 2x ذات 4 قنوات (4 منافذ إخراج لكل بطاقة).
انظر أدناه القائمة:
قائمة بطاقات الإدخال / الإخراج
الخطوة الرابعة: اختر ملفوينلينكالهيكل.
يحتوي Winlink WL-HDVP على طرز تشمل 1 U و 2 U و 3.5 U و 7U للهيكل.هيكل بحجم 1U
الذي يدعم فتحة إدخال واحدة وفتحة إخراج واحدة هيكل بحجم 2U يدعم فتحتين إدخال وفتحتين إخراج.
هيكل 3.5 بحجم U يدعم 5 فتحات إدخال و 6 فتحات إخراج.هيكل بحجم 7U يدعم 8 فتحات إدخال
و 9 فتحات إخراج.
الآن لديك قائمتك النهائية ويمكنك إسقاط طلبك ، ثم انتظر فقط للاستمتاع بيوم unbox الخاص بك!
