تفاصيل المنتج:
|
| اسم المنتج: | معالج حائط فيديو HDMI معياري مقاس 40x40 مع شاشة عرض 4K60 4:4:4 و16 نافذة وتحكم بشاشة تعمل باللمس | نوع المعالج: | معالج مصفوفة حائط الفيديو |
|---|---|---|---|
| بنيان: | معالجة الأجهزة FPGA | إعدادات: | 40 مدخل HDMI × 40 مخرج HDMI |
| معالجة النوافذ المتعددة: | ما يصل إلى 16 نظام Windows/طبقة بدقة 2K، يعتمد على التكوين | التكامل SDI: | بطاقات 12G-SDI اختيارية |
| إبراز: | معالج حائط فيديو HDMI معياري 40 × 40,4K60 4:4:4 وحدة تحكم مصفوفة حائط الفيديو,وحدة تحكم حائط الفيديو المعيارية ذات 16 نافذة |
||
معالج الفيديو وول VINCAN 40x40 المعياري HDMI هو وحدة تحكم مصفوفة فيديو وول احترافية قائمة على FPGA مصممة لأنظمة AV واسعة النطاق، ومراكز المراقبة الأمنية، وغرف القيادة والتحكم، ومرافق مراقبة البث، وتركيبات الشاشات المتعددة.
بنيت هذه التكوينة 40 مدخل و 40 مخرج على منصة معالجة الفيديو المعيارية المطورة من VINCAN، وتجمع بين معالجة فيديو وول عالية الدقة، والتبديل السلس للمصفوفة، وإدارة مرنة للنوافذ المتعددة، والتحكم المركزي في هيكل واحد.
يدعم النظام مدخلات ومخرجات HDMI بدقة 4K@60Hz 4:4:4 عبر بطاقات رباعية القنوات متوافقة. في ظل ظروف تشغيل 2K المدعومة، توفر بطاقات إخراج الفيديو وول ما يصل إلى 16 نافذة/طبقة، مما يمكّن المشغلين من تنظيم مصادر متعددة عبر أنظمة العرض الخاصة بهم.
يتيح اتصال 12G-SDI الاختياري تكوين المعالج لتطبيقات AV الاحترافية للبث المختلطة الواجهات.
مع شاشة لمس مدمجة في اللوحة الأمامية، وإدارة عبر الويب، وتحكم RS-232، واتصال LAN، يوفر معالج الفيديو وول VINCAN 40x40 تشغيلًا وتكاملًا مرنًا لبيئات AV الاحترافية المتطلبة.
تم تصميم معالج الفيديو وول HDMI 40x40 للتركيبات التي تتطلب عددًا كبيرًا من مصادر الفيديو واتصالات العرض.
تشمل القدرات الرئيسية:
مع تثبيت البطاقات المناسبة، يمكن للمعالج إدارة جدار فيديو كبير جنبًا إلى جنب مع شاشات مساعدة في نفس النظام. يجب تأكيد تكوين بطاقة الإدخال والإخراج الدقيق وفقًا لمتطلبات المشروع.
يدعم وحدة تحكم الفيديو وول المعيارية المطورة من VINCAN دقة 4K@60Hz 4:4:4 على بطاقات إدخال وإخراج HDMI المتوافقة. توفر كل بطاقة HDMI متوافقة أربع قنوات، مع دعم 4K60 على كل قناة.
يسمح هذا للنظام بمعالجة مصادر HDMI عالية الدقة مثل:
يساعد أخذ عينات الألوان 4:4:4 في الحفاظ على التفاصيل الدقيقة للنصوص والصور، مما يجعل المعالج مناسبًا لغرف التحكم التي تعرض الخرائط ولوحات المعلومات وجداول البيانات والمعلومات المرئية التفصيلية الأخرى.
يدعم معالج الفيديو وول المعياري VINCAN 40x40 تخطيطات نوافذ متعددة مرنة عبر بطاقات إخراج الفيديو وول المتوافقة. في ظل ظروف تشغيل 2K المدعومة، يوفر النظام ما يصل إلى 16 نافذة/طبقة ضمن تكوين المعالجة المطبق.
تشمل الوظائف المدعومة:
يمكّن المعالج المشغلين من ترتيب مصادر الفيديو وفقًا لمتطلبات المراقبة أو العرض التقديمي الخاصة بهم.
على عكس مبدل مصفوفة HDMI الأساسي، يجمع معالج VINCAN 40x40 بين تكوين الفيديو وول وتوجيه إشارة المصفوفة ضمن منصة معيارية واحدة. مع البطاقات المخرجة المتوافقة، يدعم تشغيل الفيديو وول والمصفوفة المتزامن.
على سبيل المثال، يمكن لمركز التحكم تعيين شاشات محددة لجدار مراقبة بنوافذ متعددة مع استخدام مخرجات مصفوفة متوافقة أخرى لاختيار المصدر بشكل مستقل. تساعد هذه البنية مدمجي أنظمة AV على تصميم أنظمة تجمع بين الإدارة المركزية للفيديو والتحكم المرن في العرض.

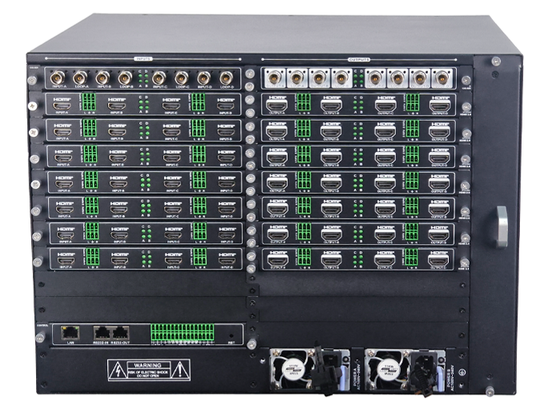

يستخدم المعالج بطاقات إدخال وإخراج قابلة للتبديل، مما يسمح بتكييف تكوين النظام مع التركيب.
تشمل الواجهات المتوافقة المتاحة:
يسمح التصميم المعياري لمدمجي الأنظمة باختيار أنواع البطاقات وفقًا لمصادر الإشارة المطلوبة ووظائف الإخراج ومجموعات العرض. يجب التحقق من توافق البطاقات ووظائف المعالجة المتاحة للتكوين النهائي.
تدعم منصة الفيديو وول المعيارية من VINCAN بطاقات 12G-SDI اختيارية لتكامل إشارات الفيديو الاحترافية. هذا مفيد لمرافق البث وبيئات الإنتاج وأنظمة المراقبة التي تستخدم معدات قائمة على SDI. اتصال SDI اختياري ويعتمد على بطاقات الإدخال والإخراج المثبتة.

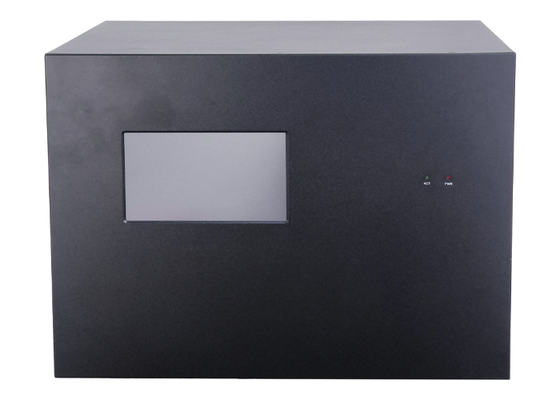

توفر شاشة اللمس المدمجة تحكمًا محليًا مريحًا ومراقبة للنظام.
يمكن للمشغلين الوصول إلى وظائف بما في ذلك:
تبسط شاشة اللمس التشغيل الروتيني والصيانة الميدانية للنظام.
يدعم متحكم الفيديو وول 40x40 طرق تحكم متعددة لتكامل أنظمة AV الاحترافية.
تشمل الواجهات والطرق المدعومة:
يوفر المعالج أيضًا واجهات تحكم للأجهزة الخارجية، بما في ذلك منافذ RS-232/RS-485 قابلة للتكوين، ومنافذ IR، واتصالات GPIO. تسمح هذه الخيارات للمدمجين بدمج معالج الفيديو وول في أنظمة التحكم AV المركزية المتوافقة.
يدعم المعالج مجموعات عرض مدارة بشكل مستقل متعددة. يمكن لكل مجموعة تكوين عرض خاص بها وإعدادات تشغيل مسبقة. يدعم النظام ما يصل إلى 256 إعدادًا مسبقًا لكل مجموعة عرض، مما يسمح للمشغلين بحفظ التخطيطات المستخدمة بشكل متكرر واستدعائها عند الحاجة.
تشمل الوظائف الإضافية:
تساعد هذه الوظائف في تبسيط التشغيل اليومي في غرف التحكم ومراكز المراقبة.
يستخدم معالج الفيديو وول المعياري VINCAN 40x40 بنية معالجة أجهزة FPGA مخصصة بدون نظام تشغيل مدمج. تم تصميم النظام لمعالجة إشارات الفيديو الاحترافية، والإدارة المرنة للمصادر، وتطبيقات المراقبة المستمرة. تشمل ميزات المنصة الإضافية سرعات مراوح تبريد قابلة للتعديل، ومراقبة الحالة في الوقت الفعلي، وبنية إمداد طاقة مزدوجة.
| المعلمة | المواصفات |
|---|---|
| المنتج | معالج فيديو وول HDMI معياري 40x40 |
| العلامة التجارية | VINCAN |
| نوع المعالج | معالج مصفوفة الفيديو وول |
| البنية | معالجة أجهزة FPGA |
| التكوين | 40 مدخل HDMI × 40 مخرج HDMI |
| قنوات الإدخال | 40 |
| قنوات الإخراج | 40 |
| قنوات HDMI لكل بطاقة | 4 |
| دقة إدخال HDMI | حتى 4K@60Hz 4:4:4 |
| دقة إخراج HDMI | حتى 4K@60Hz 4:4:4 |
| معالجة النوافذ المتعددة | ما يصل إلى 16 نافذة/طبقة بدقة 2K، يعتمد على التكوين |
| معالجة الفيديو وول | مدعوم |
| تبديل المصفوفة | مدعوم مع بطاقات متوافقة |
| تكامل SDI | بطاقات 12G-SDI اختيارية |
| شاشة اللمس | شاشة لمس مدمجة في اللوحة الأمامية |
| إعدادات الشاشة المسبقة | ما يصل إلى 256 لكل مجموعة عرض |
| مجموعات عرض متعددة | مدعوم |
| تعويض الإطار | مدعوم، دقة تعديل بكسلين |
| إدارة EDID | مدعوم |
| اقتصاص الإدخال | مدعوم |
| التحكم عبر الويب | مدعوم |
| التحكم عبر LAN | مدعوم |
| التحكم التسلسلي | واجهات RS-232 / RS-485 |
| واجهات تحكم IR | 4 |
| واجهات GPIO | 4 |
| توجيه الصوت | مستقل أو يتبع الفيديو |
| معاينة HDMI | اختياري |
| سرعة مروحة التبريد | منخفضة / متوسطة / عالية |
| بنية إمداد الطاقة | مزودات طاقة مزدوجة |
| OEM/ODM | متاح |
معالج الفيديو وول HDMI 40x40 مناسب لمراكز المراقبة الأمنية التي تتطلب إدارة عرض مركزية لمصادر فيديو HDMI متعددة. تشمل التطبيقات النموذجية عرض مخرجات نظام إدارة الفيديو، ولوحات المعلومات الأمنية، والخرائط، والمعلومات التشغيلية عبر جدار فيديو كبير.
غالبًا ما تتطلب مراكز القيادة تصورًا متزامنًا لمصادر معلومات متعددة. يدعم معالج VINCAN 40x40 تخطيطات فيديو وول قابلة للتكوين، ومجموعات عرض مستقلة، واستدعاء الإعدادات المسبقة لسيناريوهات تشغيل مختلفة.
يمكن لمرافق التحكم في المرور استخدام المعالج لتنظيم معلومات مراقبة المرور، والخرائط، ولوحات معلومات التحكم، ومصادر HDMI الأخرى المتوافقة عبر شاشات متعددة.
مع بطاقات واجهة SDI اختيارية، يمكن تكوين المعالج لتطبيقات مراقبة البث الاحترافية وإدارة الإشارات.
يمكن للمنشآت الصناعية عرض لوحات معلومات الإنتاج، وواجهات التشغيل، ومعلومات المراقبة عبر أنظمة الشاشات المتعددة المركزية.
يدعم معالج مصفوفة الفيديو وول HDMI 40x40 الإدارة المركزية لمصادر العرض التقديمي والشاشات المتعددة لمرافق الاجتماعات الكبيرة وأنظمة AV للشركات.
يمكن استخدام المعالج في أماكن المعارض الكبيرة، وصالات العرض، وبيئات العرض التجارية التي تتطلب اتصالات مصادر HDMI متعددة وتخطيطات عرض مرنة.
معالج الفيديو وول HDMI 40x40 هو نظام معالجة فيديو تم تكوينه بـ 40 مدخل HDMI و 40 مخرج HDMI. وهو مصمم لإدارة مصادر الفيديو المتعددة، وإنشاء تخطيطات الفيديو وول، وتوفير توجيه إشارة المصفوفة عبر البطاقات المتوافقة.
نعم. تدعم بطاقات إدخال وإخراج HDMI المتوافقة دقة 4K@60Hz 4:4:4، مع أربع قنوات لكل بطاقة.
تنطبق قدرة الـ 16 نافذة/طبقة القصوى في ظل ظروف تشغيل 2K المدعومة. لا ينبغي تفسيرها على أنها 16 نافذة 4K60 متزامنة.
نعم. تدعم المنصة المعيارية معالجة الفيديو وول وتبديل المصفوفة المتزامن مع بطاقات الإخراج المناسبة.
نعم. يمكن اختيار بطاقات 12G-SDI المتوافقة الاختيارية للمشاريع التي تتطلب تكامل إشارة SDI احترافي.
نعم. تدعم شاشة اللمس في اللوحة الأمامية التشغيل المحلي، بما في ذلك تبديل الإشارة، وإدارة الإعدادات المسبقة، وعرض حالة النظام.
يوفر المعالج واجهات RS-232، و LAN، وتسلسلية قابلة للتكوين، و IR، و GPIO. يجب تقييم التكامل مقابل متطلبات الأوامر والواجهة لنظام التحكم التابع لجهة خارجية.
ينتمي كلا الطرازين إلى نفس منصة معالجة الفيديو المعيارية المطورة ويستخدمان تقنية بطاقات الإدخال/الإخراج 4K60 المتوافقة. الفرق الرئيسي هو عدد اتصالات الإدخال والإخراج المتاحة. تم تصميم تكوين 40x40 للمشاريع التي تتطلب المزيد من اتصالات المصدر والعرض داخل نظام واحد.
نعم. تقدم VINCAN خدمات OEM/ODM ودعم تكوين قائم على المشاريع لمدمجي أنظمة AV والموزعين ومقاولي التركيبات الاحترافية.
تتخصص VINCAN في معدات AV الاحترافية، بما في ذلك معالجات الفيديو وول المعيارية، ومبدلات مصفوفة HDMI، وأنظمة AV عبر IP، وحلول نقل الإشارة.
ندعم مدمجي أنظمة AV والموزعين المحترفين من خلال:
هل تخطط لغرفة تحكم كبيرة، أو مركز مراقبة أمني، أو تركيب AV احترافي بشاشات متعددة؟ اتصل بـ VINCAN مع متطلبات مشروعك، بما في ذلك:
يمكن لفريقنا الفني مساعدتك في اختيار تكوين معالج فيديو وول معياري مناسب لمشروعك.
