تفاصيل المنتج:
|
| نموذج: | NSDesignStudio | نوع المنتج: | وحدة تحكم أتمتة AV قابلة للبرمجة |
|---|---|---|---|
| المعالج: | معالج مدمج 32 بت، يصل إلى 533 ميجاهرتز | ذاكرة النظام: | 8 ميجا بايت |
| ذاكرة فلاش: | 16 ميجا بايت | بروتوكولات الشبكة: | IPv4، DHCP، ARP، ICMP، IGMP، UDP وTCP |
| إبراز: | وحدة تحكم أوتوماتيكية AV قابلة للبرمجة مع جهاز تحكم عن بعد عبر الإنترنت,جهاز تحكم آلية AV مع لوحة لمسة,منصة تحكم قابلة للبرمجة مع إدارة الويب |
||
الـNSDesignStudio وحدة تحكم أتمتة AV قابلة للبرمجةيجمع بين التحكم في أجهزة AV المهنية ، واجهات لوحة اللمس قابلة للتخصيص ، والتشغيل القائم على المتصفح ، والهندسة عن بعد ، وإدارة الطاقة الذكية في منصة متكاملة واحدة.
تم تصميم النظام لمكاملات النظام والمشاريع التجارية AV يسمح التحكم المركزي من شاشات، مشروعات، معالجات الفيديو، المصفوفة مفاتيح، أنظمة الصوت، كاميرات PTZ، الإضاءة،الستائر المتحركة، المعدات البيئية، وأجهزة التحكم في الوصول، وغيرها من أنظمة الطرف الثالث.
على عكس معالجات التحكم الأخرى في هذه المجموعة من المنتجات، NSDesignStudio يضع تركيز أكبر علىالبرمجيات وطبقة الإدارةمن أوتوماتيكا AV. يمكن للمهندسين تصميم واجهات المستخدم المخصصة، وتهيئة أوامر الجهاز، وإنشاء منطق التحكم، وإدارة مصادر جدار الفيديو والمخرجات، وتعيين أذونات المستخدم،ورفع أو تحميل المشاريع من خلال بيئة تصميم بصري واحد.
يدعم جهاز التحكم تشغيل الشبكة المحلية بالإضافة إلى البرمجة عن بعد والصيانة والترقية ونقل المشاريع عبر Ethernet أو الإنترنت.وضع ويب HTML يسمح للأجهزة المتوافقة بالوصول إلى بيئة التحكم من خلال المتصفح، إما من خلال خادم سحابة على شبكة عامة أو من خلال خادم ويب مستخدم محليا.
يدعم NSDesignStudio أيضًا أجهزة iPad و iPhone و Android و Windows و touch-panel والتحكم القائم على الويب. يمكن لمشروع واحد مبرمج خدمة عدة محطات تحكم ،مع ما يصل إلى 16 جهازًا متصلًا في وقت واحد وفقًا لدليل الأجهزةقد تستخدم المحطات المختلفة واجهات مختلفة لتلائم المشغلين أو المسؤولين أو الفنيين أو مستخدمي الغرفة.
من خلال مزيج من الأجهزة القابلة للبرمجة، تصميم واجهة بصرية، الإدارة عن بعد على شبكة الإنترنت، التحكم متعددة المنصات، وتشغيل الطاقة الآلية،NSDesignStudio مناسب بشكل خاص للمشاريع التي تتطلب أكثر من التحكم الأساسي في الغرفة.
تدعم NSDesignStudio الوصول إلى النظام القائم على المتصفح إما من خلال خادم سحابي أو خادم ويب محلي.
يمكن للمستخدمين المعتمدين أداء وظائف مثل:
تدعم المنصة الوصول عن بعد إلى المتصفح من خلال شبكات 4G / 5G العامة وكذلك نشر الويب المحلي داخل شبكة LAN.
يسمح برنامج NSDesignStudio لمدمجي الأنظمة ببناء واجهات تحكم رسومية مخصصة وفقًا لمتطلبات كل غرفة أو عميل أو تطبيق.
تتضمن بيئة التصميم:
يوفر محرر الواجهة أيضًا إعدادات المواءمة والجماعات والقفل والطبقات والدوران والخط والشفافية والحدود والخلفية والمظهر.
يمكن تكوين الأزرار مع حالات طبيعية ومضغوطة ومحيطة مختلفة. تشمل إجراءات المستخدم المدعومة:
كل عمل يمكن تعيينه:
وهذا يجعل من الممكن إنشاء واجهات مستخدم مبسطة وكذلك صفحات التحكم الأكثر تقدما للموظفين التقنيين.
يمكن لمشروع تحكم واحد دعم منصات تشغيل متعددة، بما في ذلك:
ينص دليل الأجهزة على أنه يمكن توصيل ما يصل إلى 16 جهاز تحكم في وقت واحد ، ويمكن لكل جهاز استخدام واجهة مستخدم مختلفة.
تم تصميم منصة البرمجة للحد من الاعتماد على لغات برمجة الكمبيوتر التقليدية.
يمكن للمهندسين تكوين صفحات التحكم والوظائف بصريًا ، في حين يمكن للبرنامج إنشاء أزرار نمط 3D تلقائيًا ودعم أصول الصور الشفافة PNG و WMF و ICO و GIF.هذا يساعد على تقليل وقت التصميم وتبسيط صيانة لاحقة أو تعديل الواجهة.
مضيف التحكم القابل للبرمجة يدعم أنواع متعددة من معدات الطرف الثالث من خلال:
وفقًا لدليل الأجهزة ، توفر المنصة ثمانية واجهات RS232 قابلة للبرمجة ، وثمانية واجهات RS485 ، وثمانية منافذ الأشعة تحت الحمراء ، وثمانية منافذ رلاي ، وثمانية منافذ إدخال / إخراج رقمية.
تدعم كومة بروتوكول TCP/IP المتكاملة:
يمكن لخادم الخلفية القابل للتخصيص تلقي الأوامر من أجهزة الشبكة ، والعمل مع أجهزة التحكم المركزية المتصلة ، والتكامل مع برامج التحكم المتوافقة من طرف ثالث.

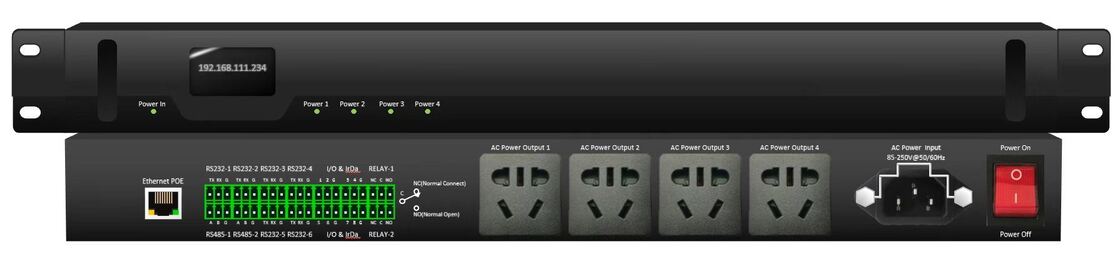

تظهر صورة المنتج أربعة مصادر طاقة متغيرة يتم إدارتها بشكل مستقل مع مؤشرات حالة الطاقة المقابلة.
هذا يسمح بتضمين أجهزة AV المتصلة في تسلسلات بدء التشغيل وإيقاف التشغيل في النظام ، مما يساعد على تنسيق:
تمنح هذه القدرة على التحكم في الطاقة NSDesignStudio وضعًا أكثر وضوحًا للأتمتة كل شيء في واحد من معالجات التحكم القابلة للبرمجة الأخرى في مجموعة المنتجات.
تدعم المنصة تسلسلات الأوامر المشتركة التي تتكون من العديد من الإجراءات. يمكن إدخال قيم التأخير بين الإجراءات،ويمكن تجميع الأوامر المشتركة لإنشاء سير عمل أتمتة أكثر تقدما.
يمكن أن تستجيب الوظائف القائمة على الزناد إلى:
على سبيل المثال، أمر مشهد واحد يمكن تشغيل الشاشة، خفض شاشة الإسقاط، تحديد مصدر AV، ضبط نظام الصوت، وتعيين مستوى الإضاءة،وتفعيل إعدادات مسبقة للمؤتمرات.
يمكن لمتكاملي النظام تعديل المشاريع عن بعد من خلال اتصالات إيثيرنت أو الإنترنت بدلاً من زيارة كل موقع.
تتضمن سيرات العمل البعيدة المدعومة:
| المواصفات | تفاصيل |
|---|---|
| النموذج | ستوديو التصميم |
| نوع المنتج | جهاز تحكم أتمتة AV قابل للبرمجة |
| بنية النظام | وحدة تحكم أجهزة قابلة للبرمجة مع تصميم بصري وبرمجيات إدارة |
| المعالج | معالج متضمن 32 بت، يصل إلى 533 ميغاهرتز |
| هيكل المعالجة | ثلاث وحدات معالجة مضمنة تعمل بالتوازي |
| ذاكرة النظام | 8 ميغابايت |
| ذاكرة فلاش | 16 ميغابايت |
| تخزين التعليمات | ما يصل إلى 3000 تعليمات تحكم |
| قدرة القيادة والتحكم | 256 ميغابايت |
| RS232 | 8 قنوات قابلة للبرمجة |
| RS485/RS422 | 8 قنوات قابلة للبرمجة |
| التحكم بالأشعة تحت الحمراء | 8 منافذ إرسال IR قابلة للبرمجة |
| تعلم الإشعاعي | التعلم تحت الحمراء المدمج في الأجهزة |
| الإدخال والخروج الرقمي | 8 قنوات إدخال / إخراج قابلة للبرمجة |
| التحكم بالمرور | 8 قنوات إرسال منخفضة الجهد |
| إدارة الطاقة المتغيرة | 4 مصادر طاقة متغيرة مُتحرّكة كما هو موضح في صورة المنتج المرفقة |
| واجهات الشبكة | واجهات تحكم الشبكة |
| قدرة الشبكة | ما يصل إلى 256 جهاز شبكة متصل بالتوازي |
| الايثرنت | 10/100 Mbps التكيفية |
| أنماط الشبكة | خادم TCP و UDP |
| بروتوكولات الشبكة | IPv4 ، DHCP ، ARP ، ICMP ، IGMP ، UDP و TCP |
| إدارة المواقع | وضع ويب HTML من خلال السحابة أو خادم الويب المحلي |
| الوصول إلى السحاب | مدعوم |
| البرمجة عن بعد | مدعوم |
| الصيانة عن بعد | مدعوم |
| الترقية عن بعد | مدعوم |
| تتبع الكاميرا | مدعوم |
| تحكم لوحة اللمس | مدعوم |
| الحد الأقصى لمحطات التحكم في وقت واحد | ما يصل إلى 16 |
| منصات المستخدمين | نظام التشغيل iOS، أندرويد، ويندوز، لوحة اللمس والمتصفح |
| لغات الواجهة | الصينية المبسطة والصينية التقليدية والإنجليزية |
| طاقة الخروج | الخروج المساعد +24 فولت DC |
| مصدر الطاقة الرئيسي | 100~240 VAC، 50/60 هرتز |
| أقصى طاقة مضيف | 150 واط |
| درجة حرارة التشغيل والتخزين | -20°C إلى +70°C |
| رطوبة التشغيل والتخزين | 10٪ ٪ |
| الأبعاد | 485 × 218 × 66 مم |
| الوزن | 3.8 كجم |
| التثبيت | رف قياسي 19 بوصة، 1.5U |
| MTBF | 50000 ساعة |
NSDesignStudio يدعم:
يشمل شريط أدوات التكوين الرئيسي تعديل الواجهة، تكوين عقدة الإخراج، تكوين مصدر الإشارة، تكوين الوكيل، تكوين التحكم المركزي، تكوين المستخدم، تحميل،و وظائف التحميل.
يمكن لمتكاملي النظام إنشاء صفحات مختلفة لغرف مختلفة أو أنماط تشغيل أو أدوار المستخدم.
الصفحات الممكنة تشمل:
تدعم المنصة خلفيات الصفحة العالمية ، والملء الصلب أو التدرج ، والصور المخصصة ، والمكونات القابلة لإعادة الاستخدام ، ومكافحة التغيير ، والشفافية ، والحدود ، والزوايا المستديرة ، والتطبقات الرسومية.
على عكس واجهة التحكم في الغرفة الأساسية ، يتضمن NSDesignStudio مناطق تكوين مخصصة ل:
هذا يجعلها مناسبة لأنظمة AV التي تجمع بين أتمتة الغرفة مع معالجة الفيديو الموزعة وإدارة جدار الفيديو.دليل البرمجيات يحدده على أنه برنامج الاستخدام والتحكم للعقد الموزعة لمعالجة الفيديو من سلسلة AQS.
يمكن إنشاء صفحات واجهة مختلفة ووظائف التحكم:
يساعد هذا على منع المستخدمين غير المصرح لهم من الوصول إلى إعدادات النظام المتقدمة مع الحفاظ على واجهة تشغيل يومية بسيطة.
يمكن لـ NSDesignStudio توفير تشغيل غرفة الاجتماعات بلمسة واحدة:
يمكن أن يقوم زر "بدء الاجتماع" بتنفيذ العديد من الأوامر المنسقة، في حين يمكن أن يقوم زر "انتهاء الاجتماع" بإيقاف تشغيل المعدات في التسلسل الصحيح.
بنية الإدارة القائمة على المتصفح مناسبة للمنظمات التي تدير العديد من غرف الاجتماعات أو مساحات التعاون.
يمكن لفرق المنشأة و أجهزة التصوير الفوتوغرافي عن بعد:
يمكن للمتحكم دمج:
يمكن تصميم واجهات مخصصة للمشغلين والمشرفين وموظفي الصيانة ، مع صفحات وأذونات مختلفة لكل دور.
يمكن للمعلمين أو المدربين مراقبة:
يمكن تبسيط الواجهة للتدريس اليومي مع الحفاظ على وظائف الهندسة على صفحة صيانة محمية.
منصة الأتمتة يمكن أن تنسق:
يمكن إنشاء أنماط تشغيل محددة مسبقاً للعروض التقديمية والاحتفالات والدورات التدريبية والأداء والمؤتمرات عبر الفيديو.
يمكن استخدام NSDesignStudio للتحكم:
الصيانة القائمة على المتصفح تسمح بتحديث محتوى المشروع وواجهات التحكم عن بعد.
المنصة مناسبة ل:
يمكن إنشاء واجهات منفصلة للضيوف، موظفي الفنادق، مشغلي الفعاليات، وفنيي الأجهزة الصوتية.
لأن NSDesignStudio يتضمن عناصر التحكم في جدار الفيديو، وتكوين المصدر، وإدارة العقدة الإخراج، ودعم العقدة الموزعة،وهي مناسبة بشكل خاص للمشاريع التي تجمع بين أتمتة AV مع توزيع الفيديو الشبكي.
تشمل عمليات النشر النموذجية:
حل NSDesignStudio لا يتم وضعه كمعالج مركزي آخر للسيطرة التقليدية. قيمته الرئيسية هي مزيج من:
هذا يجعلها مناسبة بشكل خاص لمكملات النظام التي تحتاج إلى تقديم تجارب مخصصة للمستخدمين وصيانة أنظمة AV متعددة بكفاءة بعد التثبيت.
