أنا.تعليمات التثبيت

من أجل توفير وقتك الثمين، هذا الدليل لا يقدم

استخدام الأجهزة الكهربائية، يرجى اتباع الحس السليم من الأجهزة الكهربائية العادية.

قبل استخدام الجهاز، يرجى قراءة تعليمات التشغيل بعناية حتى تتمكن بسرعة

تعتاد على تشغيل الجهاز واستخدامه.

الثاني. خطوات التثبيت

1. قم بتوصيل مخرج HDMI لمعالج التوصيل إلى منفذ المدخل HDMI من الكريستال السائل

وحدة عرض، ويمكن توصيل كل وحدة عرض إلى أي منفذ خروج HDMI لمعالج التوصيل.

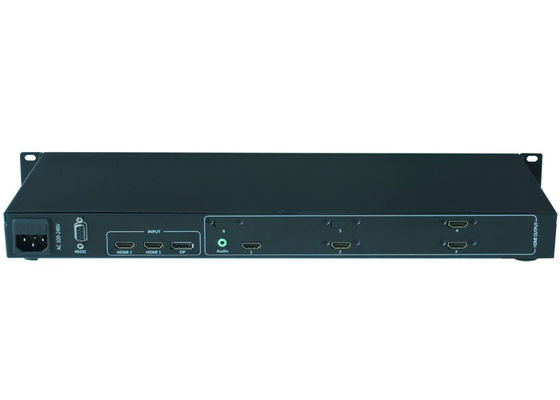

2. قم بتوصيل مصدر الإشارة الذي سيتم عرضه إلى أي من واجهات HDMI1 و HDMI2 و DP

3في المرة الأولى التي تقوم فيها بتثبيت وحدة تحكم جدار الفيديو، تحتاج إلى الاتصال بواجهة RS232

من وحدة تحكم الجدار الفيديو من خلال الكابلات المتسلسلة.

مخطط التثبيت كما يلي:

الطاقة على

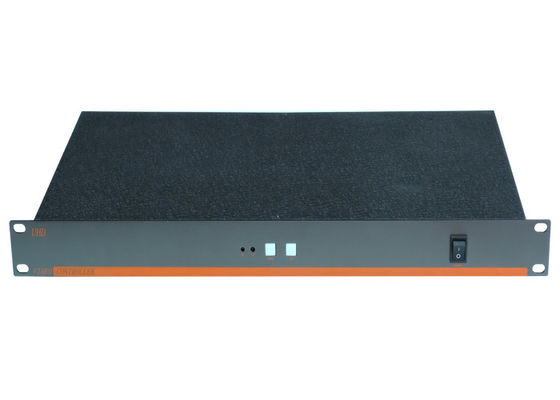

بعد توصيل الكابلات المذكورة أعلاه ، قم بتوصيل مصدر الطاقة المتردد من 100-240 فولت ، وأشغل مفتاح الطاقة في الجهاز ،

ضوء مؤشر الطاقة أحمر، والجهاز في حالة عمل.

إعدادات الاتصال بالبرنامج

أول استخدام لمراقب حائط الفيديو 4K يحتاج إلى تحديد الأخطاء من قبل البرنامج وفقا للتنسيق الفعلي

من شاشة LCD. قبل التحديث، البرنامج التحكم والجهاز بحاجة إلى التواصل بشكل طبيعي.

ما يلي هو وضع إعداد الاتصال:

افتح المجلد البرمجي داخل القرص المضغوط ونسخه إلى قرص الكمبيوتر الصلب، افتح ملف VideoWallcontrol.exe داخل،

ومن ثم تظهر الواجهة التالية
