1080P MINI SD / HD / 3G SDI إلى HDMI محول مع HDMI1.3 HDCP1.1 / 1.2

1.0 مقدمة

يسمح محول SDI إلى HDMI بعرض إشارات SD-SDI و HD-SDI و 3G-SDI على شاشات HDMI / SDI

مع ضمان معدلات بت عالية تصل إلى 2.970 جيجابت / ثانية لتمنحك نقل إشارة سريعًا دون أي خسارة.

بالنسبة للمحترفين ، هذا يعني أنه أصبح من السهل الآن توزيع وتوسيع إشارة 3G SDI الخاصة بك

بينما يمنحك القدرة على عرض عملك على شاشات HDMI بفضل محول HDMI المدمج.

علاوة على ذلك ، بفضل تصميم 3G-SDI الحلقي ، يمكن للمستخدمين الاستمتاع بكل من SDI و

يعرض HDMI في نفس الوقت.

2.0 الميزات

1)التشغيل بسرعة 2.970 جيجابت / ثانية ، 2.970 / 1.001 جيجابت / ثانية ، 1.485 جيجابت / ثانية ، 1.485 / 1.001 جيجابت / ثانية

و 270 ميجابت / ثانية ؛

2)يدعم SMPTE 425M (المستوى A والمستوى B) ، SMPTE 424M ،

SMPTE 292M ، SMPTE 259M-C ؛

3)خرج حلقة متوازنة ومُعاد تسجيلها على مدار الساعة • جهاز إزالة دمج صوتي مدمج من أجل a

بحد أقصى 8 قنوات ، صوت 48 كيلو هرتز ؛

4)الكشف التلقائي عن وضع الفيديو (3G / SD / HD) ؛

5)التحويل من SMPTE 425M المستوى B إلى المستوى A 1080p 50 / 59.94 /

60 4: 2: 2 10 بت ؛

6)تواصل مع الوحدات الأخرى لتمديد الإشارة لمسافات طويلة ؛

7)عرض متزامن مع إشارات SDI و HDMI ؛

8)يدعم مسافات إرسال إشارة تصل إلى 300 متر لإشارات SDI ،

200 م لإشارات HD و 100 م لإشارات 3G ؛

9)1080P MINI SD / HD / 3G SDI إلى HDMI محول مع HDMI1.3 HDCP1.1 / 1.2 ؛

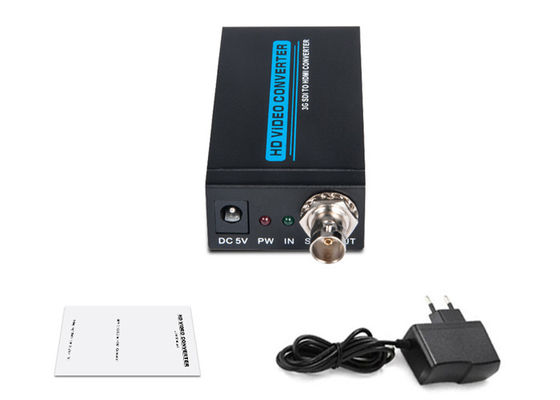

3.0 ملحقات التغليف:

قبل محاولة استخدام هذه الوحدة ، يرجى التحقق من العبوة والتأكد من

يتم تضمين العناصر التالية في كرتونة الشحن:

(1) SDI إلى محول HDMI ------------------------------ 1 قطعة

(2) 5V DC محول الطاقة --------------------------------------- 1 قطعة

(3) دليل المستخدم --------------------------------------------- ------ قطعة واحدة

4.0 المواصفات

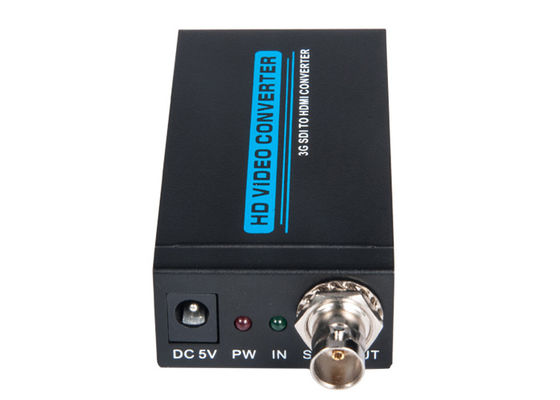

منفذ الإدخال ----------------------------------------------- 1 x BNC (SDI / HD-SDI / 3G-SDI) ؛

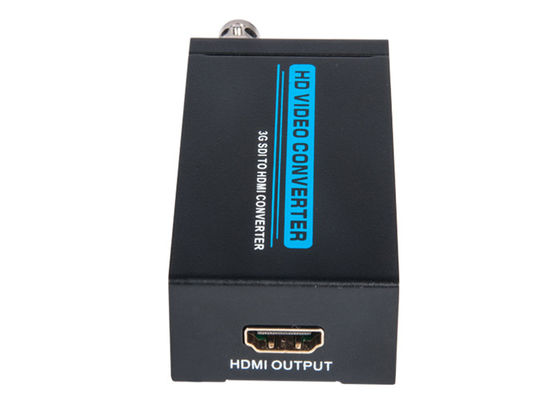

منفذ الاخراج------------------------------------------------ -------------------------- 1 × HDMI ؛

معدلات نقل SDI ---------------------- 2.970 جيجابت / ثانية و 2.970 / 1.001 جيجابت / ثانية

دقة الإدخال / الإخراج ------ 480i، 576i، 720p @ 50 / 59.94،60، 1080i @ 50 / 59.94 / 60

1080p@23.97/24/25/29.97/30/50/59.94/60 ؛

مزود الطاقة------------------------------------------------ -------------------------- تيار مستمر 5 فولت ؛

ESD Protection نموذج جسم الإنسان -------------------- ± 8kV (تفريغ فجوة الهواء)

± 4kV (تفريغ الاتصال) ؛

البعد------------------------------------------------- ---- 82 مم × 43.5 مم × 23 مم ؛

وزن------------------------------------------------- ----------------------------------- 150 جرام ؛

درجة حرارة التشغيل ---------------------------------- 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة F؛

درجة حرارة التخزين ------------------------------------ 20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت ؛

الرطوبة الانتعاش ------------------------------------- 20 ~ 90٪ RH (بدون تكاثف) ؛

استهلاك الطاقة (الحد الأقصى) --------------------------------------------- ---------------- 5 واط ؛

اسم المنتج -------------------- 1080P MINI SD / HD / 3G SDI to HDMI Converter مع HDMI1.3 HDCP1.1 / 1.2 ؛

5.0 الاتصال والتشغيل

5.01 قم بتوصيل الكبل المحوري بين مصدر إشارة SDI و SDI INPUT

من المحول.

5.02 قم بتوصيل كابل HDMI بين المحول وشاشة HDMI.

5.03 قم بتوصيل محول الطاقة بين المحول والمأخذ.

5.04 افتح مصدر الطاقة لمصدر إشارة HDMI والشاشة.يختار

منافذ الإدخال المقابلة ، ثم يعمل.
