1080P MINI HDMI إلى SD / HD / 3G SDI Converter مع HDMI1.3 HDCP1.1 / 1.2

1.0مقدمة

يسمح محول MINI HDMI to SDI بإظهار إشارات HDMI على شاشة SDI مع ضمان ارتفاعها

معدلات بت تبلغ 2.970 جيجابت / ثانية لتمنحك إشارة عالية الدقة دون أي خسارة.هذا يعني للمهنيين

أنه أصبح من الأسهل الآن تحويل إشارة HDMI عالية الدقة مع الصوت إلى SDI للإرسال لمسافات طويلة

وعرض عملك على شاشة SDI.

2.0سمات

***دعم HDMI1.3 HDCP1.1 / 1.2 ؛

***يعرض مصدر HDMI على شاشة SDI .؛

تعمل واجهة SDI بمعدلات بت تبلغ 2.970 جيجابت / ثانية و 2.970 / 1.001 جيجابت / ثانية ؛

1.485 جيجابت / ثانية ، 1.485 / 1.001 جيجابت / ثانية و 270 ميجابت / ثانية ؛

***يدعم توقيت إدخال HDMI: 480i@59.94 ، 576i ، 720p@50/59.94/60 ،

1080i@50/59.94/60، 1080p@23.98/24/25/29.97/30/50/59.94/60 .؛

***يحول إشارة HDMI إلى SDI: 480i / 576i إلى SD-SDI (SMPTE 259M-C ، بمعدلات بت تبلغ 270 ميجابت / ثانية)

720p / 1080i إلى HD-SDI (SMPTE 292M ، بمعدل بت 1.485 جيجابت / ثانية أو 1.485 / 1.001 جيجابت / ثانية) 1080 بكسل إلى 3G-SDI

(SMPTE 424M / 425M-AB ، بمعدلات بت تبلغ 2.970 جيجابت / ثانية و 2.970 / 1.001 جيجابت / ثانية).

***يدعم إخراج SDI مسافة تصل إلى 100 متر (3G-SDI) ، 200 متر (HD-SDI) ، أو 300 متر (SD-SDI) ؛

***1080P MINI HDMI to SD / HD / 3G SDI Converter مع HDMI1.3 HDCP1.1 / 1.2

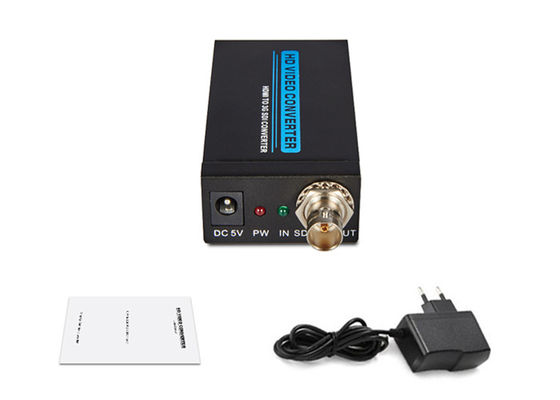

3.0ملحقات التغليف:

قبل محاولة استخدام هذه الوحدة ، يرجى التحقق من العبوة والتأكد من احتواء العناصر التالية

في علبة الشحن:

(1) محول 1080P MINI HDMI إلى SD / HD / 3G SDI ------------------------------ 1 قطعة

(2) 5V DC محول الطاقة --------------------------------------- 1 قطعة

(3) دليل المستخدم --------------------------------------------- ------ قطعة واحدة

4.0تحديد

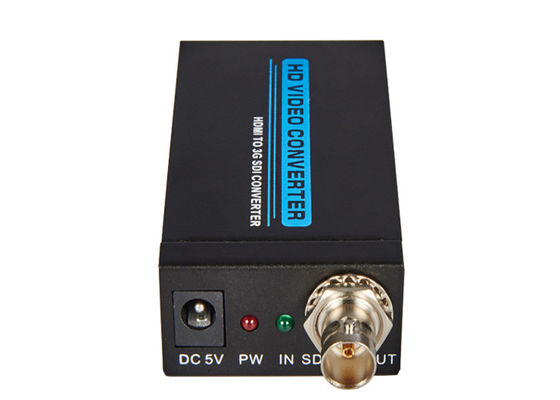

منفذ الإدخال ------------------------------------------------ --------------------------- 1 × HDMI ؛

منفذ الإخراج --------------------------------------------- 1 x BNC (SDI / HD-SDI / 3G-SDI) ؛

معدلات نقل SDI ---------------------- 2.970 جيجابت / ثانية و 2.970 / 1.001 جيجابت / ثانية

دقة الإدخال / الإخراج ------ 480i، 576i، 720p @ 50 / 59.94،60، 1080i @ 50 / 59.94 / 60

1080p@23.97/24/25/29.97/30/50/59.94/60 ؛

مزود الطاقة------------------------------------------------ -------------------------- تيار مستمر 5 فولت ؛

ESD Protection نموذج جسم الإنسان --------------------- ± 8kV (تفريغ فجوة الهواء)

± 4kV (تفريغ الاتصال) ؛

البعد------------------------------------------------- ---- 82 مم × 43.5 مم × 23 مم ؛

وزن------------------------------------------------- ----------------------------------- 150 جرام ؛

درجة حرارة التشغيل ---------------------------------- 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة F؛

درجة حرارة التخزين ------------------------------------ 20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت ؛

الرطوبة الانتعاش ------------------------------------- 20 ~ 90٪ RH (بدون تكاثف) ؛

استهلاك الطاقة (الحد الأقصى) --------------------------------------------- ---------------- 5 واط ؛

اسم المنتج ----------------- 1080P MINI HDMI إلى SD / HD / 3G SDI Converter مع HDMI1.3 HDCP1.1 / 1.2 ؛

5.0 الاتصال والتشغيل

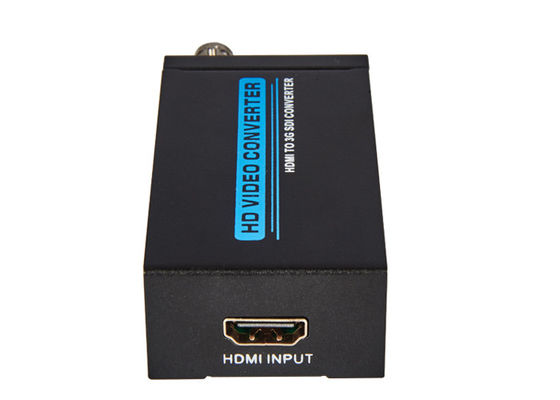

5.01 قم بتوصيل كابل HDMI بين مصدر إشارة HDMI و HDMI INPUT

من المحول.

5.02 قم بتوصيل الكبل المحوري بين المحول وشاشة SDI.

5.03 قم بتوصيل محول الطاقة بين المحول والمأخذ.

5.04 افتح مصدر الطاقة لمصدر إشارة HDMI والشاشة.يختار

منافذ الإدخال المقابلة ، ثم يعمل.
