تفاصيل المنتج:
|

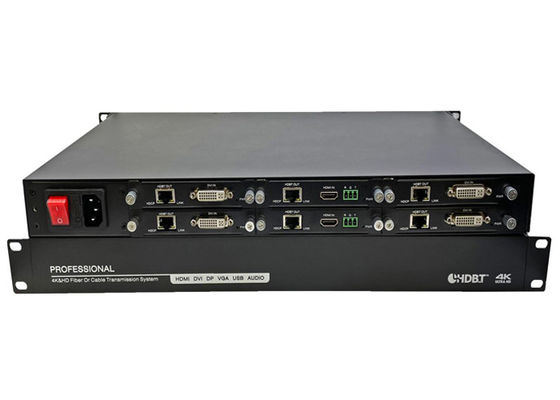

| اسم المنتج: | HDMI 4K رفيع للغاية عبر HDBaseT 70 متر Exender مع 6 منافذ إخراج HDBaseT | موصل HDBaseT: | منفذ RJ45 |
|---|---|---|---|
| مسافة HDBaseT: | 70 مترا و 100 متر | عرض النطاق: | 10.2 جيجابت في الثانية |
| إصدار HDBaseT: | الإصدار 1.0 | مواصفات الأشعة تحت الحمراء: | دعم 0 ~ 38 كيلو هرتز |
| إبراز: | موسع فيديو يو إس بي 70 ميجا,موسع فيديو يو إس بي يونكس,موسع فيديو ويندوز إتش دي |
||
نظرة عامة على المنتج:
المرسل:
①HDBaseT OUT: قم بالتوصيل بوحدة الاستقبال باستخدام كبل CAT5e / 6/7 واحد لنقل جميع إشارات البيانات بما في ذلك الطاقة.
(2) IR OUT قم بالاتصال بمكبر الأشعة تحت الحمراء لإرسال إشارات الأشعة تحت الحمراء إلى الأجهزة الموجودة ضمن خط البصر المباشر لمكبر الأشعة تحت الحمراء.
⑶IR IN: قم بتوصيل IR Extender لتوسيع نطاق التحكم بالأشعة تحت الحمراء للجهاز الموجود عن بعد.تأكد من أن جهاز التحكم عن بُعد المستخدم في نطاق رؤية موسع الأشعة تحت الحمراء.
④HDBaseT Active LED: سيومض هذا LED كل ثانية عند تشغيل الجهاز.
⑤HDBaseT Link LED: سيضيء هذا LED عند إنشاء ارتباط HDBaseT بين جهاز الإرسال والاستقبال.
①HDMI IN: يتصل بجهاز مصدر HDMI مثل مشغل DVD أو Blu-ray.
②RS232: قم بالتوصيل بجهاز كمبيوتر أو كمبيوتر محمول عبر طرف RS232 بكابل D-Sub ذي 9 سنون لنقل أوامر RS-232.
(3) HDCP LED: سيومض هذا LED عندما لا يحتوي الجهاز على HDCP ، ويضيء دائمًا عندما يكون الجهاز مزودًا بـ HDCP.
المتلقي:
① HDBaseT IN: قم بالتوصيل بوحدة الاستقبال باستخدام كبل CAT5e / 6/7 واحد لنقل جميع إشارات البيانات التي تتضمن الطاقة.
② IR OUT قم بالاتصال بمكبر IR لنقل إشارات الأشعة تحت الحمراء إلى الأجهزة الموجودة ضمن خط البصر المباشر لمكبر الأشعة تحت الحمراء.
③ IR IN: قم بالتوصيل بموسع IR لتوسيع نطاق التحكم بالأشعة تحت الحمراء للجهاز الموجود عن بعد.تأكد من أن جهاز التحكم عن بُعد المستخدم في نطاق رؤية موسع الأشعة تحت الحمراء.
④ HDBaseT Active LED: سيومض هذا LED كل ثانية عند تشغيل الجهاز.
⑤ مؤشر LED لوصلة HDBaseT: سيضيء هذا المؤشر عند إنشاء ارتباط HDBaseT بين جهاز الإرسال والاستقبال.
⑥ تيار مستمر 12 فولت: قم بتوصيل مصدر الطاقة بجهد 12 فولت في الوحدة وتوصيل المحول بمأخذ التيار المتردد.
① HDMI OUT: يتم توصيله بجهاز مصدر HDMI مثل مشغل DVD أو Blu-ray.
② RS232: قم بالتوصيل بجهاز كمبيوتر أو كمبيوتر محمول عبر طرف RS232 بكابل D-Sub ذي 9 سنون لنقل أوامر RS-232.
③ HDCP LED: سيومض هذا LED عندما لا يحتوي الجهاز على HDCP ، ويضيء دائمًا عندما يكون الجهاز مزودًا بـ HDCP.
مواصفات الإنتاج
| دور | عدد إشارة الدخل | جهاز الإرسال: 6-CH (DVI ، HDMI ، IR ، مفتاح التحكم عن بعد) |
| عدد إشارة الخرج | جهاز الاستقبال: 1CH (DVI و HDMI و IR و Remote switch) | |
| مسافة الإرسال |
WLHDB-USB70: 0-70 م WLHDB-USB100: 0-100 م |
|
| أداء نقل الفيديو | واجهة إدخال الفيديو | HDMI و DVI-I (يدعمان إشارة DVI-D فقط) |
| واجهة إخراج الفيديو | HDMI و DVI-I (يدعمان إشارة DVI-D فقط) | |
| القرار | 1080p / 1080i / 720p / 720i / 576p / 576i / 480p / 480i أقصى دعم 4K × 2K | |
| الحد الأقصى لمعدل التحويل | 10 جيجابت في الثانية | |
| IR | واجهة التحكم عن بعد | منفذ صوت 3.5 ملم |
| واجهة التحكم عن بعد | إشارة التحكم عن بعد بالأشعة تحت الحمراء | |
| USB | بروتوكول | دعم فقط لوحة مفاتيح USB والماوس |
| مزود الطاقة | مجال الجهد الكهربائي |
المدخلات: AC110V-220V ، 50 / 60HZ الإخراج: DC9V / 1A |
| استهلاك الطاقة |
المرسل: 5 واط المتلقي: 5 واط |
|
| سمة المظهر | الحجم (L × W × H) |
المرسل: 112.4 مم × 78.9 مم × 27.9 مم جهاز الاستقبال: 112.4 ملم × 78.9 ملم × 27.9 ملم |
| مواد | غلاف فولاذي | |
| اللون | أسود | |
| بيئة التشغيل | درجة حرارة التخزين | -40-80 |
| الرطوبة النسبية | 0-95٪ (بدون تكاثف) | |
| درجة حرارة العمل | -15 درجة مئوية -55 درجة مئوية | |
| اسم المنتج | HDMI 4K رفيع للغاية عبر HDBaseT 70 متر Exender مع 6 منافذ إخراج HDBaseT | |
باستخدام مخطط التطبيق:
HDMI 4K رفيع للغاية عبر HDBaseT 70 متر Exender مع 6 منافذ إخراج HDBaseT
