تفاصيل المنتج:
|
| معدلات نقل SDI: | 2.970 جيجابت في الثانية ، 1.485 جيجابت في الثانية | معيار SMPTE: | 425 م المستوى A & B ، 424 م ، 292 م ، 259 م-م |
|---|---|---|---|
| مسافة كابل SDI: | 3G / HD / حتى 100/200 متر مع كابل BELDEN 1694A | مسافة كابل HDMI: | 10 م 8/12 بت |
| استهلاك الطاقة: | 5 واط | أبعاد: | 110 مم (عرض) × 288 مم (د) × 32 مم (ارتفاع) |
| وزن: | 750 جرام | مادة الهيكل: | معدن |
| إبراز: | محول HDMI بسرعة 2.970 جيجابت في الثانية ومحول HDMI بقوة 5 وات ومحول SDI بسرعة 1.485 جيجابت في الثانية,5W HDMI Converter,1.485Gbps SDI Converter |
||
2.970Gbps محول HDMI
ALL to SDI Scaler Converter
1 المقدمة
يسمح محول SDI to ALL Scaler بإظهار إشارات SD و HD و 3G-SDI على شاشة منفذ HDMI / DVI / VGA / المركب.هذا يعني أنه أصبح من السهل الآن على المحترفين توزيع وتوسيع إشارة SDI الخاصة بهم مع منح القدرة على عرض العمل على هذه الشاشات.علاوة على ذلك ، بفضل مخرجات الصوت L / R ، يمكن للمستخدمين إخراج تنسيقات الصوت التناظرية بينما يفيد تصميم 3G-SDI المتكرر المستخدمين من خلال السماح لهم بعرض المحتوى في وقت واحد على كل من شاشات المنفذ SDI و HDMI / DVI / VGA / المركب.
2. الميزات
يدعم إشارات الإدخال SD-SDI و HD-SDI و 3G-SDI مع الكشف التلقائي ؛
يدعم إخراج HDMI / DVI / VGA / المركب و SDI (تجاوز) في وقت واحد ؛
تعمل واجهة SDI بمعدلات بت تبلغ 2.970 جيجابت / ثانية ، 2.970 / 1.001 جيجابت / ثانية ،
1.485 جيجابت / ثانية ، 1.485 / 1.001 جيجابت / ثانية و 270 ميجابت / ثانية ؛
يدعم مسافة الإدخال / الإخراج SDI حتى 100 متر (3G-SDI) ، 200
متر (HD-SDI) ، أو 300 متر (SD-SDI) ؛

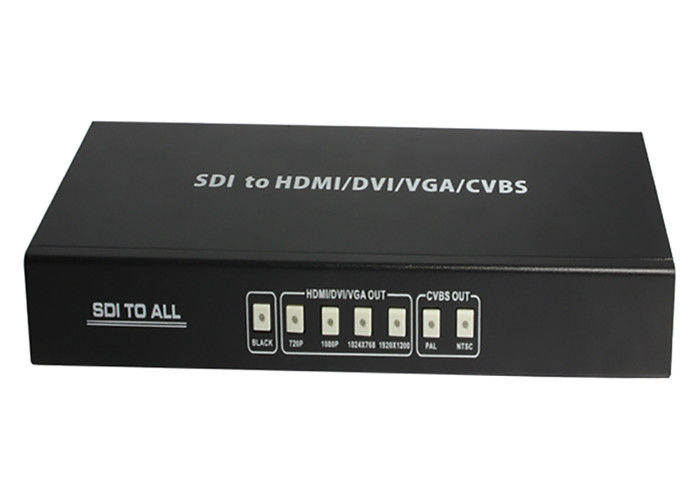

مقياس أي إشارة SDI إلى HDMI / DVI / VGA / المركب:
1. توقيتات HDMI / DVI / VGA: 1280x720،1920x1080،1024x768،1920x1200 ؛
2. تنسيق مركب: PAL ، NTSC ؛
يدعم أوضاع إدخال SDI:
1. SD-SDI (SMPTE 259M-C ، بمعدلات بت تبلغ 270 ميجابت / ثانية)
2. HD-SDI (SMPTE 292M ، بمعدل بت 1.485 جيجابت / ثانية و 1.485 / 1.001 جيجابت / ثانية)
3. 3G-SDI (SMPTE 424M / 425M-AB ، بمعدلات بت تبلغ 2.970 جيجابت / ثانية و
2.970 / 1.001 جيجابت / ثانية)
Ø يدعم خرج إشارة الشاشة السوداء ؛
Ø خرج حلقة متساوية ومتجددة ؛
Ø إخراج الصوت البديل إلى التناظرية 2CH ؛
محتويات الحزمة
SDI to ALL محول قشارة 1 قطعة
12V / 2.5A DC محول الطاقة 1 قطعة
دليل التشغيل 1 قطعة
3. المواصفات
معيار SMPTE ...425 م المستوى A & B ، 424 م ، 292 م ، 259 م-م
معدلات نقل SDI ..................................... 2.970 جيجابت في الثانية ، 2.970 / 1.001 جيجابت في الثانية ، 1.485 جيجابت في الثانية ،
1.485 / 1.001 جيجابت في الثانية و 270 ميجابت في الثانية

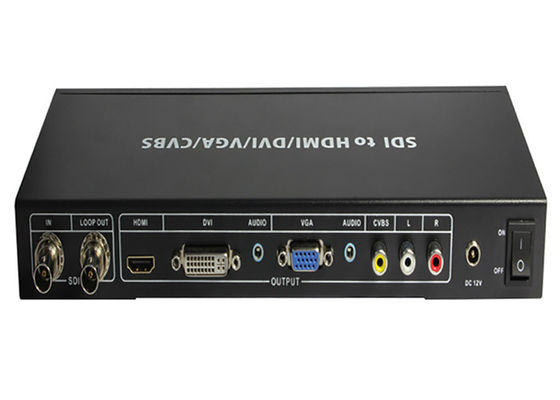

منفذ الإدخال ................................................ ...........1 × BNC (SD / HD / 3G-SDI)
منفذ الاخراج ................................................ ...........1 × BNC (تجاوز SD / HD / 3G-SDI) ،
1 × HDMI (موصل من النوع A) ،
1 × DVI مع الصوت
عدد 1 منفذ VGA مع صوت
1 × مركب مع R / L
حماية البيئة والتنمية المستدامة ... .. نموذج جسم الإنسان:
± 8 كيلو فولت (تفريغ فجوة الهواء)
± 4kV (تفريغ الاتصال)
مسافة كابل SDI ............................................. 3G حتى 100 متر (كابل BELDEN 1694A)
HD حتى 200 متر (كابل BELDEN 1694A)
SD حتى 300 متر (كابل BELDEN 1694A)
أبعاد................................................. ......... 110 مم (ث) × 288 مم (د) × 32 مم (ارتفاع)
وزن ................................................. .......................750 جرام
مادة الهيكل ................................................ ......... فلز
درجة حرارة التشغيل.............................................. 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت
درجة حرارة التخزين................................................ .. −20 درجة مئوية ~ 60 درجة مئوية / −4 درجة فهرنهايت ~ 140 درجة فهرنهايت
الرطوبة النسبية................................................ ........ 20 ~ 90٪ RH (بدون تكاثف)
استهلاك الطاقة ................................................ .........5 واط
