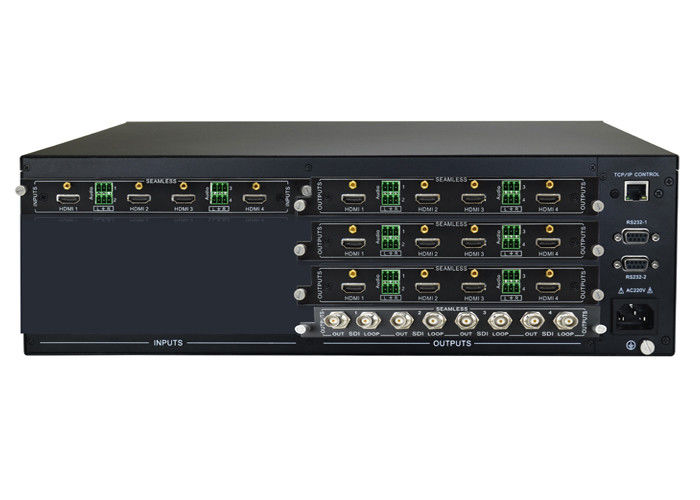

محول مصفوفة فيديو 4K UHD معياري مع 4 إخراج Hdmi Input SDI

محول مصفوفة فيديو 4K UHD معياري مع 4 إخراج Hdmi Input SDI

محول مصفوفة الفيديو المعياري بدقة 4K UHD مع 4 مدخلات HDMI و 12 مخرج HDMI و 4 قنوات SDI

1. نظرة عامة

تتضمن بطاقات الإدخال المعيارية الاختيارية التوصيلات التالية: HDMI و DVI و VGA و HDBaseT (مع RS232 ونطاق عريض ثنائي الاتجاه IR) ،

فيديو الألياف البصرية والتناظرية مع القياس الرقمي عبر HD15 (VGA-UXGA و RGBHV و RGBS و RGsB و RsGsBs والفيديو المكون و S-video و

فيديو مركب).تشتمل بطاقات الإخراج المعيارية على التوصيلات التالية: HDMI و SDI و DVI و VGA و HDBaseT و Fiber Optic.

يتم دعم دمج صوت الاستريو في بطاقات إدخال HDMI للسماح بإدخال الصوت التناظري في الإشارة الرقمية.يمكن الصوت ستيريو

يمكن أيضًا فك دمجها باستخدام بطاقات إخراج HDMI أو HDBaseT.إدارة EDID المتقدمة تقيد المصادر لإخراج صوت ستيريو فقط ،

أثناء محاكاة بيانات الفيديو الأصلية من شاشات العرض المرفقة.يسمح هذا النظام بتبديل الصوت التناظري مع الفيديو الرقمي المقترن ،

يلغي الحاجة إلى محول مصفوفة صوت إضافي.

توفر أغطية الأزرار الواضحة نصًا قابلاً للقراءة على اللوحة الأمامية ، والذي يمكن تخصيصه لكل تثبيت.التحكم عن طريق IR و RS232 و

يوفر TCP / IP مجموعة واسعة من الخيارات لأنظمة التحكم الخاصة بطرف ثالث.توفر عشرة إعدادات مسبقة قابلة للبرمجة وسيلة فعالة للتكوين

توزيع الفيديو والصوت لأنماط الاستخدام الشائعة.

2. سمات

• دقة 4K UHD عبر HDMI و HDBaseT

• التوصيلات المدعومة: VGA و SDI و DVI و HDMI و HDBaseT والألياف البصرية

• نطاق ترددي عالي يصل إلى 10.2 جيجابت في الثانية

• أضف بطاقات معيارية I / O بناءً على قابلية التوسيع

• التبديل الفائق عبر نقطة

• إدارة HDCP و EDID المتقدمة

• تصميم قابل للتبديل السريع

• مسح الأزرار المضيئة

• التحكم عبر IR و Ethernet و RS-232

• 10 إعدادات مسبقة عالمية

• شاشة LCD اللوحة الأمامية للتبديل والحالة

• قفل أمان للوحة الأمامية

• 3 حاوية ألومنيوم قابلة للتركيب على حامل RU

3. المواصفات.

اتصالات الإدخال / الإخراج:

• مدخلات الهيكل: 4 × بطاقات إدخال

• خرج الهيكل: 4 × بطاقات إخراج

• عرض النطاق الترددي لكل إدخال / إخراج: 340 ميجاهرتز (10.2 جيجابت في الثانية)

• مقاومة الإدخال / الإخراج: 75 أوم

• سرعة التبديل: 200ns (بحد أقصى)

• الكسب: 0 ديسيبل

• أقصى تأخير: 5nS (+/- 1nS)

مراقبة:

• منفذ التحكم التسلسلي: RS-232 ، موصل D أنثى ذو 9 سنون

• تكوينات الدبوس: 2 = TX ، 3 = RX ، 5 = GND

• التحكم باللوحة الأمامية: الأزرار

• تحكم TCP / IP عبر إيثرنت

عام وبيئي:

• المادة: إطار ألومنيوم مطلي باللون الأسود الحجم: هيكل رف 3 RU

• الرطوبة: 10٪ ~ 90٪

• درجة حرارة التشغيل: 0 درجة إلى + 40 درجة مئوية (+ 32 درجة إلى + 104 درجة فهرنهايت)

• رطوبة التشغيل 20٪ إلى 90٪ ، بدون تكاثف

• درجة حرارة التخزين -10 درجة إلى + 60 درجة مئوية (+ 14 درجة إلى + 140 درجة فهرنهايت)

• رطوبة التخزين 20٪ إلى 90٪ ، دون تكاثف

• التثبيت: رف قابل للتركيب

الطاقة ، البيئة والتنمية المستدامة والتنظيمية

• مزود الطاقة الدولي: 110VAC ~ 240VAC ، 50 / 60Hz

• استهلاك الطاقة: 135 وات ممتلئة بالكامل

• حماية البيئة والتنمية المستدامة: 15 كيلو فولت

• التنظيمية: CE ، RoHs ، FCC

• أبعاد الهيكل: 483x317x133mm (3U)

• وزن شحن المنتج: 7.71 كجم (17 رطلاً)

4. استخدام التطبيق:
