تفاصيل المنتج:
|
| VGA: | واجهة HD15 ووصلة بواجهة صوت واحدة 3.5 تدعم 640 * 480/85 هرتز إلى 1920 * 1200/60 هرتز | منفذ HDMI: | HDMI 1.4 (HDCP 1.3) DVI 1.0 ، صوت مدمج HDMI |
|---|---|---|---|
| فيديو: | التعرف التلقائي على STetem الخاص بـ NTSC 、 PAL و SECAM ، الارتباط بواجهة صوت واحدة 3.5 | USB: | Standard interface of 2.0,can insert U disk,embed audio; واجهة قياسية 2.0 ، يمكن إدراج قرص |
| صوتي: | 3.5 واجهة الصوت ، ودعم القنوات اليمنى واليسرى والاستريو ، ومفتاح إشارة AV ST بشكل متزامن | وضع التحكم: | مفتاح حالة IR |
| مزود الطاقة: | تيار متردد: 100 إلى 240 فولت | قوة: | 20 واط |
| الأبعاد (1U): | 1U 19 بوصة قفص قياسي ، 442 مم (L) * 45 مم (H) * 242 مم (W) | الوزن (1U): | 2.5 كجم |
| منفذ الإدخال: | منفذ إدخال HDMI بقناة واحدة | منفذ الاخراج: | 9 قنوات إخراج HDMI منافذ |
| إبراز: | 20W HDMI Video Wall Controller,الطول 442mm HDMI Video Wall Controller,20W HDMI Wall Controller |
||

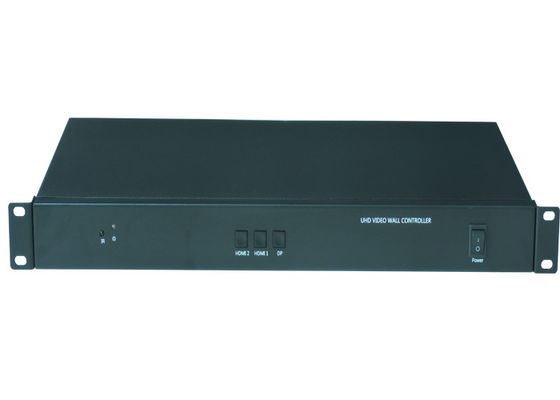

متحكم حائط فيديو HDMI متعدد الزوايا 20 وات مع حرية فنية
1. تعليمات التثبيت
لتوفير وقتك الثمين ، لا يقدم هذا الدليل الفطرة السليمة
استخدام الأجهزة الكهربائية ،
يرجى اتباع الفطرة السليمة للأجهزة الكهربائية الشائعة قبل استخدام الجهاز ،
يرجى قراءة التشغيل التعليمات بعناية حتى تصبح مألوفًا بسرعة
مع تشغيل الجهاز واستخدامه.
II.خطوات التثبيت

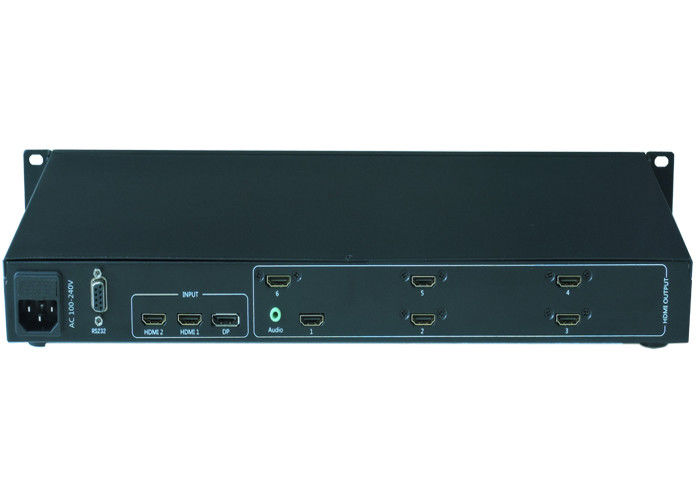

1. قم بتوصيل إخراج HDMI لمعالج الربط بمنفذ إدخال HDMI لوحدة عرض الكريستال السائل ،
ويمكن توصيل كل وحدة عرض بأي منفذ إخراج HDMI لمعالج الربط ؛
2. قم بتوصيل مصدر الإشارة الذي سيتم عرضه بأي واجهة من واجهات HDMI1 و HDMI2 و DP ؛
3. في المرة الأولى التي تقوم فيها بإعداد جهاز التحكم في جدار الفيديو ، تحتاج إلى الاتصال بواجهة RS232 الخاصة بـ
وحدة تحكم جدار الفيديو من خلال الكبل التسلسلي.
مخطط التثبيت كما يلي:
ثالثا.تشغيل
بعد توصيل الكابلات أعلاه ، قم بتوصيل مصدر طاقة التيار المتردد 100-240 فولت ،
قم بتشغيل مفتاح الطاقة الخاص بالجهاز ،
ضوء مؤشر الطاقة أحمر ، والجهاز في حالة العمل ؛
Ⅳ.المعايير الفنية
| اسم | تخصيص |
| اشارة ادخال | |
| VGA |
واجهة HD15 ووصلة مع 1 واجهة صوت 3.5 دعم 640 * 480/85 هرتز إلى 1920 * 1200/60 هرتز |
| منفذ HDMI | HDMI 1.4 (HDCP 1.3) DVI 1.0 ، صوت مدمج HDMI |
| فيديو | التعرف التلقائي على STetem الخاص بـ NTSC و PAL و SECAM ، مع ارتباط بواجهة صوت واحدة 3.5 |
| USB |
واجهة قياسية 2.0 ، يمكن إدراج قرص U ، تضمين الصوت ؛ دعم الفيديو والصورة و MP3 و TXT |
| إشارة الخرج | يمكن تخصيص ما يصل إلى 9 مخرجات إشارة HDMI مع دقة خرج تصل إلى 1920x1080 @ 60HZ. |
| واجهة HDMI | |
| صوتي | 3.5 واجهة الصوت ، ودعم القنوات اليمنى واليسرى والاستريو ، ومفتاح إشارة AV ST بشكل متزامن |
| الآخرين | |
| وضع التحكم | IR ، مفتاح الحالة |
| مزود الطاقة | تيار متردد: 100 إلى 240 فولت |
| نمط مشترك | وصلة قياسية رباعية ، آلة واحدة مخصصة للمفصل من 2 إلى 9 |
| قوة | 20 واط |
| حجم القضية | |
| الأبعاد (1U) | 1U 19 بوصة قفص قياسي ، 442 مم (L) * 45 مم (H) * 242 مم (W) |
| الوزن (1U) | 2.5 كجم |
| اسم المنتج | متحكم حائط فيديو HDMI متعدد الزوايا 20 وات مع حرية فنية |
