تفاصيل المنتج:
|
| TRASNMITTER: | الارسال | واجهه المستخدم: | SDI Output(BNC female); إخراج SDI (أنثى BNC) ؛ HDMI Output(Type A female); خ |
|---|---|---|---|
| نطاق جهد العرض: | 7-36 فولت تيار مستمر | نطاق الإرسال: | 150 مترا |
| استهلاك الطاقة: | <6 واط | مقاس: | (الطول × العرض × الارتفاع): 95.4 * 152.2 * 26 ملم |
| تنسيق إدخال الفيديو: | SDI: 3G و HD و SD-SDI (تحديد تلقائي): HDMI: 525i، 625i، 720p 50 / 59.94 / 60، 1080i 50 / 59.94 / 60، | عمق لون معالجة الفيديو: | RSSI-Blue(5 LEDs); RSSI-Blue (5 LEDs) ؛ Link-Yellow; رابط أصفر VIDEO- |
| إبراز: | موسع لاسلكي إس دي آي إتش دي إم آي,موسع لاسلكي إتش دي إم آي ١٥٠ متر,موسع واي فاي إتش دي إم آي ١٥٠ متر |
||

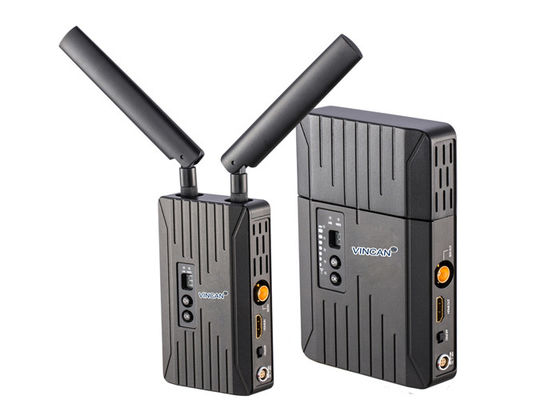

موسع لاسلكي HDMI HDMI 3G SDI بطول 150 مترًا دون أي تأخير
موسع لاسلكي PRO 150،150 مترًا WHDI HDMI و 3G-SDI بدون أي تأخير
سمات:
1. سوني بطارية f970 مشبك ، مريحة لتركيب واستبدال البطارية الميدانية.
2. جميع منافذ الإدخال والإخراج لها مستوى حماية من التفريغ الكهروستاتيكي +8 كيلوفولت (HBM ، تفريغ جهة الاتصال) .. التوصيل والتشغيل - لا يلزم وجود برنامج.

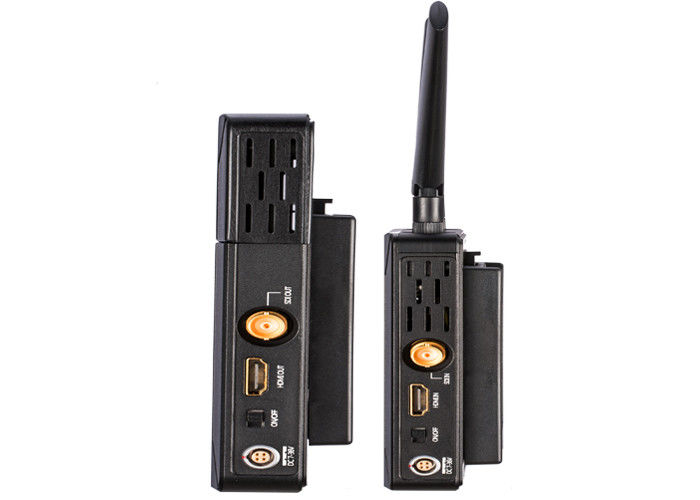

3. مقابس طاقة LEMO قياسية احترافية ذات 4 سنون.
4. يتم إقران كل RX (جهاز استقبال) بجهاز الإرسال (TX) الفريد في المصنع.
5. حالة معدنية وبلاستيكية صناعية مع تبريد قوي ومتانة.
6. هوائي اتجاهي مدمج RX.
7. مؤشرات إشارة لحالة الطاقة اللاسلكية وحالة الفيديو وجهاز استقبال RSSI.
8. توفر حقيبة الحمل الصعبة الماء والصدمات للمنتج.
تخصيص
|
|
|
/ |
|
SDI: 3G ، HD ، |
|
|
|
|
|
|
و SD-SDI (محدد تلقائيًا): |
|
||
|
|
|
|
|
|
||
|
تنسيق إخراج الفيديو |
|
|
|
HDMI: 525i ، 625i ، |
|
|
|
|
|
|
720 بكسل 50 / 59.94 / 60 ، |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50 / 59.94 / 60 ، 1080p 23.98 / 24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60 ؛ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
عمق لون معالجة الفيديو |
|
رابط أصفر ； فيديو-أخضر |
|
RSSI-Blue (5 LEDs) ؛رابط أصفر |
|
|
|
|
|
فيديو- أخضر |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
نطاق التردد |
|
5.1-5.9 جيجا هرتز ، قابل للتكوين مع الصين ، |
|
5.1-5.9 جيجا هرتز ، قابل للتكوين مع الصين ، |
|
|
|
|
أمريكا الشمالية وأوروبا وغيرها |
|
أمريكا الشمالية وأوروبا وغيرها |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
وضع التحوير |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
انتقال السلطة |
|
15 ديسيبل كحد أقصى |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
المتلقي حساسية |
|
/ |
|
-75 ديسيبل |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
عرض النطاق الترددي المشغول |
|
20/40 ميجا هرتز |
|
20/40 ميجا هرتز |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
نطاق درجة حرارة |
|
0-40 ℃ (درجة حرارة العمل) ؛ |
|
0-40 ℃ (درجة حرارة العمل) ؛ |
|
|
|
|
|
-20-60 (درجة حرارة التخزين) |
|
-20-60 (درجة حرارة التخزين) |
|
|
|
|
|
|
|
|
|
|
التركيب
1) تأكد من أن إخراج مصدر الفيديو للكاميرا على ما يرام ، وأن شاشة HD قيد التشغيل وتحويلها إلى إدخال الفيديو المتصل
ميناء.
2) تأكد من تركيب 2 هوائيات TX.للحصول على أفضل النتائج ، اضبط الهوائيات المزدوجة على شكل "V" وحافظ على الخط غير المعوق
البصر بين المرسل والمستقبل.الرقم أدناه للرجوع اليها
3) تأكد من توصيل جميع كبلات الإدخال أو الإخراج SDI أو HDMI.
4) تأكد من تشغيل كل من جهاز الإرسال والاستقبال عبر البطارية أو إدخال التيار المستمر.ثم قم بتشغيل مفتاح الطاقة لجهاز الإرسال والاستقبال على التوالي.سيضيء مؤشر الطاقة بعد ذلك.
5) تأكد من ضبط جهاز الإرسال والاستقبال على نفس التردد.
6) إذا كانت الكاميرا قيد التشغيل وكان إدخال الفيديو على ما يرام ، فسيضيء مؤشر فيديو جانب الإرسال.
7) قبل إنهاء RX للربط اللاسلكي مع TX ، تم إيقاف تشغيل مؤشرات RSSI ومؤشرات الفيديو ؛عندما يتم الارتباط اللاسلكي ، فإن مؤشرات RSSI تفعل ذلك
الضوء أولاً ويشير إلى قوة الإشارة.إذا اكتشف جهاز الاستقبال الفيديو اللاسلكي العادي داخليًا من الواجهة الهوائية ، VIDEO
سوف يضيء المؤشر.قبل ذلك ، إذا كان منفذ خرج الفيديو SDI أو HDMI بجهاز الاستقبال متصل بشاشة عالية الدقة ، فسوف يعرض OSD الخاص به
ربط الاتصال كما في الشكل أدناه.
8) سيستغرق النظام 20-30 ثانية في إنشاء الارتباط ، اعتمادًا على قوة الارتباط وحالة قناة الإشارة.عندما يكون الارتباط اللاسلكي
تم إنشاء ضوء RSSI ، مما يشير إلى قوة الإشارة اللاسلكية الحالية ، وستضيء مؤشرات VIDO ، وشاشة HD المتصلة
سيتم تشغيل الفيديو والصوت في الوقت الفعلي.
اختيار التردد
يعمل نظام الإرسال اللاسلكي في نطاق تردد 5.1-5.9 جيجاهرتز ويمكن تهيئته بمرونة لنطاقات أخرى مرخصة أو نطاقات ISM
تستوعب مناطق عالمية مختلفة.تحتوي اللوحة الأمامية لجهاز الإرسال على زر اختيار التردد (انظر الرسم التوضيحي أدناه) ، والذي
يوفر 4 قنوات تردد قابلة للتطبيق كحد أقصى ، ويدعم 4 وحدات استقبال متزامنة كحد أقصى.
