تفاصيل المنتج:
|
| Resolution: | 4k*2k 60Hz (YUV 4:2:0) | WDM filter: | Integrated 1310nm/1550nm filter |
|---|---|---|---|
| إشارات الإدخال والإخراج: | مستوى TMDS (الامتثال لـ DVI1.0) | بُعد الوحدة (مم): | 59.5lx20.0wx10.5h |
| موصل بصري: | 1x موصل LC | موصل كهربائي: | قابس HDMI |
| الألياف الموصى بها: | ألياف OM3 ملم أو ألياف الوضع الواحد | تمديد المسافة: | 300 م |
| إبراز: | 300m HD Video Extender,1310nm HD Video Extender,1550nm Mini HDMI Extender |
||
1xLC ميني 300m HD Video Extender 1310nm 1550nm وصلة HDMI
1xLC HDMI Fiber Extender 1310/1550nm 300m
الخصائص:
***دقة تصل إلى 3840*2160/30 هرتز ((Y:U:V 4:44؛
***دعم دقة 3840*2160/30 هرتز ((Y:U:V 4:2:0)
***تمديد بيانات DVI إلى 300 متر عبر OM3 MMF أو SMF Fiber.
***دعم HDCP
***ميزة قابلة للفصل مع 1x LC OM3 MM Fiber أو SM Fiber.
***وحدات صغيرة بما فيه الكفاية لتوصيل مباشرة إلى مصادر الرسومات والعروض عن طريق اعتماد أقواس HDMI.
***يتضمن مكيّف طاقة +5 فولت متواصل للجهاز الإرسالي والجهاز المستقبل ؛
***رابط طاقة ميكرو USB-B
***أمن البيانات مع انبعاثات RFI / EMI ضئيلة وفقدان جودة الفيديو بسبب عدم وجود موصل نحاس ؛
التطبيقات:
***أجهزة FPD الرقمية، PDPs ومشروعات الأجهزة الطبية، الطيران، مراقبة المرور، المصنع والبنك
***أجهزة تحديد الصور الرقمية والبرمجيات في غرف المؤتمرات والمعارض
***كيوسك مع أجهزة FPD الرقمية التي تظهر شاشات رسمية كاملة الحركة من الأنظمة البعيدة
***تظهر PDP للمعلومات في المواقع العامة
***لافتات LED في الشوارع والملاعب
مخطط التطبيق:
صورة المنتجات:
الوصف:

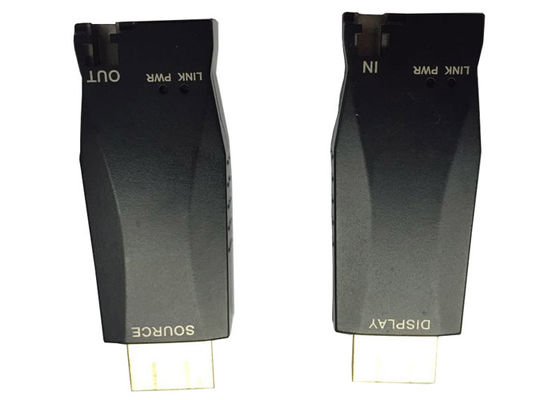

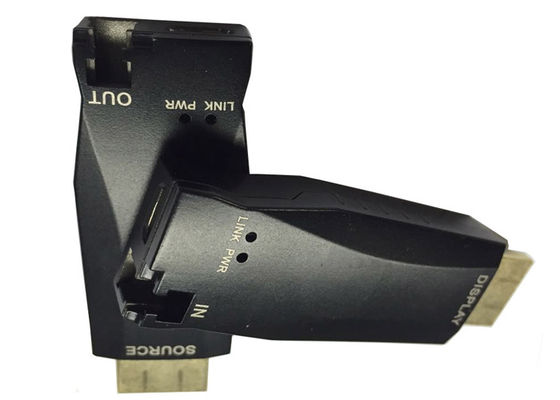

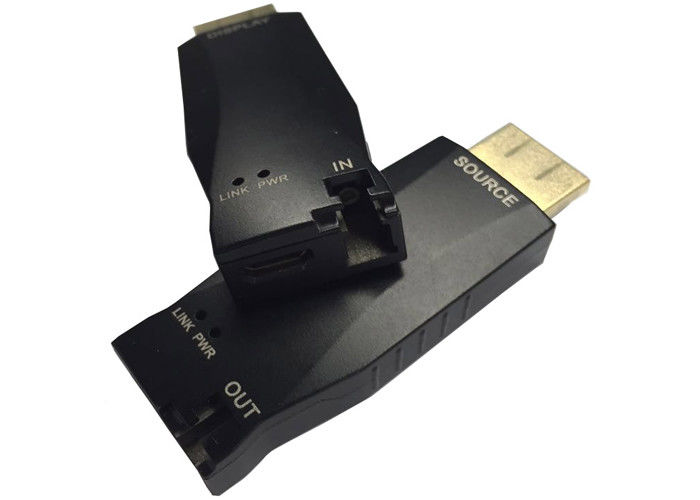

تتكون وحدة التوسيع البصرية WLHDMI-304S-TR من وحدة جهاز الإرسال و وحدة جهاز الاستقبال ، كل منها يحتوي على موصلات LC ومقابس HDMI.يمكن للمستخدمين أن يقرروا طول التمديد حسب تقديرهم عن طريق اختيار طول كابلات الألياف الضوئية مع الحواجز LC في النهاياتيقدم إشارات TMDS الرسومية لتكون قابلة للتوسع حتى حدود عرض النطاق الترددي الوسطي لألياف الزجاج متعددة الوضعيات OM3 المختارة أو الألياف الأحادية الوضعية.
الاتصال بين WLHDMI-304S-T و WLHDMI-304S-R هو ثنائي الاتجاه ، معدل البيانات من T إلى R هو 10.2Gb / s مع 1310nm ، ومن R إلى T هو 250Mb / s مع 1550nm ،إشارات 1310nm و 1550nm البصرية متعددة إلى ألياف واحدة مع 1310/1550nm مرشح WDM الداخلية الموسع HDMI.
WLHDMI-304S HDMI Extender متوافق مع معيار HDMI 1.4 ، يدعم دقة تصل إلى 3840 * 2016 / 30 هرتز (YUV 4:4:4) أو 3840*2016/60Hz (YUV 4:2وهي تدعم مسافة تصل إلى 300 متر على OM3 MMF و SMF.
الموسعات تتكون من ثلاثة أجزاء على النحو التالي:
- جهاز إرسال واحد؛ P / N: WLHDMI-304S-T
- جهاز استقبال واحد؛ P / N: WLHDMI-304S-R
- إصلاحي التيار المتردد إلى 110V-240V مع منفذ DC 5V 1A
المواصفات التقنية
-المواصفات
-المواصفات العامة
|
|
المعلم |
المواصفات |
|
القرار |
4k*2k 30Hz |
3840×2160/30 هرتز (YUV 4:4:4) |
|
4k*2k 60Hz |
3840×2160/60 هرتز.2:0) |
|
|
المكونات |
ثنائيات الليزر في وحدة Tx |
ليزر FP 1310nm و 1550nm PIN PD |
|
ثنائيات ضوئية في وحدة Rx |
ليزر 1550nm FP و 1310nm PIN PD |
|
|
مرشح WDM |
مرشح متكامل 1310nm/1550nm |
|
|
الكهرباء |
إشارات الدخول والخروج |
مستوى TMDS (متوافق مع DVI1.0) |
|
معدل نقل البيانات (بيانات رسمية) |
أقصى 3.4Gbps |
|
|
الحد الأقصى لتردد ساعة البكسل |
340Mb/s |
|
|
الحد الأقصى لمعدل بت الفيديو |
10.3 جيجابايت/ثانية |
|
|
إجمالي Jitter في نهاية Rx الخروج |
309 حصان |
|
|
القنوات المتشائمة |
ماكس. 6ns |
|
|
البصرية |
ميزانية طاقة الرابط |
8.5 ديسيبل على الأقل |
|
الميكانيكية |
أبعاد الوحدة (ملم) |
59.5LX20.0WX10.5H |
|
المرفق |
الجهاز الضوئي |
رابط 1X LC |
|
رابط كهربائي |
سدادة HDMI |
|
|
الألياف الموصى بها |
OM3 MM الألياف أو الألياف أحادية الوضع |
|
|
تمديد المسافة |
300 متر |
|
الدرجات القصوى المطلقة
|
المعلم |
الرمز |
الحد الأدنى |
أقصى |
الوحدات |
|
فولتاج التغذية |
الـ VCC |
- صفر -3 |
+60 |
V |
|
الجهد المدخل والخارج |
فين / أوت |
- صفر -3 |
الـ VCC |
V |
|
درجة حرارة العمل |
أعلى |
0 |
70 |
°C |
|
الرطوبة النسبية للعمل |
RHop |
5 |
80* |
%RH |
|
درجة حرارة التخزين |
(تستو) |
- أربعون |
+ 85 |
°C |
|
الرطوبة النسبية للمخزن |
RHto |
5 |
95* |
%RH |
ظروف التشغيل
وحدة الإرسال (تحويل E-to-O)إر) ؛ P/N WLHDMI-302S-T
|
|
المعلم |
الرمز |
الحد الأدنى |
نموذجي |
أقصى |
الوحدات |
|
إمدادات الطاقة |
فولتاج التغذية |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
تيار التوريد |
ITcc |
- |
280 |
320 |
mA |
|
|
تفريغ السلطة |
PRX |
- |
1.4 |
1.76 |
W |
|
|
رفض إمدادات الطاقة |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
حمولة مدخل البيانات |
RLD |
|
50 |
|
Ω |
|
فولتاج إمدادات الرسومات |
GVCC |
+ 31 |
+ 33 |
+ 35 |
V |
|
|
الجهد المتأرجح للخروج في نهاية واحدة |
التشابك |
0.4 |
- |
0.8 |
V |
|
|
رابط بصري |
10جهاز إرسال بمعدل 2 جيجابايت في الثانية |
|||||
|
الخروج البصري الطاقة |
(بو) |
-ستة0 |
|
0 |
dBm |
|
|
معدل البيانات |
ب |
|
10.3 |
|
جيجابايت/ثانية |
|
|
استلام طول الموجة |
λ |
1260 |
1310 |
1360 |
nm |
|
|
الطوارئ |
- نعم |
3.5 |
|
7 |
dBm |
|
|
Δλ |
|
|
|
2 |
nm |
|
|
250 ميجابايت في الثانية المستقبل |
||||||
|
تلقي الطاقة البصرية |
(بو) |
-25 |
|
0 |
dBm |
|
|
معدل البيانات |
ب |
|
250 |
|
ميب/ث |
|
|
استلام طول الموجة |
λ |
1490 |
1550 |
1610 |
nm |
|
|
إشارة إكتشاف جيدة |
SDg |
|
|
-25 |
dBm |
|
|
فشل في اكتشاف الإشارة |
SDf |
-27 |
|
|
dBm |
|
|
ميزانية طاقة الرابط |
Pbgt |
9.0 |
|
|
ديسيبل |
|
|
التشنج الكلي |
(ترجيتير) |
|
|
309 |
ps |
|
وحدة الاستقبال الموقع: WLHDMI-302S-R:
|
|
المعلم |
الرمز |
الحد الأدنى |
نموذجي |
أقصى |
الوحدات |
|
إمدادات الطاقة |
فولتاج التغذية |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
تيار التوريد |
IRcc |
- |
280 |
320 |
mA |
|
|
تفريغ السلطة |
PRX |
- |
1.4 |
1.76 |
W |
|
|
رفض إمدادات الطاقة |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
تحميل البيانات |
RLD |
|
50 |
|
Ω |
|
فولتاج إمدادات الرسومات |
GVCC |
+ 31 |
+ 33 |
+ 35 |
V |
|
|
الجهد المتأرجح للخروج في نهاية واحدة |
التشابك |
0.4 |
- |
0.8 |
V |
|
|
رابط بصري |
10جهاز استقبال 2 جيجابايت في الثانية |
|||||
|
تلقي الطاقة البصرية |
(بو) |
أربعة عشر5 |
|
0 |
dBm |
|
|
معدل البيانات |
ب |
|
10.3 |
|
جيجابايت/ثانية |
|
|
استلام طول الموجة |
λ |
1260 |
1310 |
1360 |
nm |
|
|
إشارة إكتشاف جيدة |
SDg |
|
|
-14 |
dBm |
|
|
فشل في اكتشاف الإشارة |
SDf |
-15 |
|
|
dBm |
|
|
ميزانية طاقة الرابط |
Pbgt |
8.5 |
|
|
ديسيبل |
|
|
التشنج الكلي |
(ترجيتير) |
|
|
309 |
ps |
|
|
250 ميجابايت في الثانية جهاز إرسال |
||||||
|
الخروج البصري الطاقة |
(بو) |
- تسعة.0 |
|
-3 |
dBm |
|
|
معدل البيانات |
ب |
|
250 |
|
ميب/ث |
|
|
استلام طول الموجة |
λ |
1490 |
1550 |
1610 |
nm |
|
|
الطوارئ |
- نعم |
9 |
|
|
dBm |
|
|
Δλ |
|
|
|
4 |
nm |
|
المواصفات الموصى بها للكابلات الألياف الضوئية
|
المعلمات |
الشروط |
المواصفات |
|
نوع الألياف |
|
OM3 MM أو SM Fiber |
|
خفيفات كابلات الألياف |
SM الألياف λ = 1310nm |
الحد الأقصى 0.5 ديسيبل/كيلومتر |
|
OM3 MM الألياف λ = 1310nm |
الحد الأقصى 3.5 ديسيبل / كم |
|
|
مسافة التمديد |
الألياف SM |
300 متر |
|
الألياف OM3 MM |
300 متر |
|
|
منحرف |
|
ماكس 0.4ns |
|
إدخال الضعف |
|
أقصى 0.5 ديسيبل |
|
الضعف البصري الكلي |
في امتداد 330 قدم (100 متر) |
أقصى 1.5 ديسيبل |
ملاحظة*: بعض المفاصل البلاستيكية لتشغيل اثنين من مكونات LC لا يمكن أن تناسب.
الرسم
التثبيت:
ملاحظة: يرجى تثبيت الموسع HDMI البصرية وفقا للخطوة التالية، إذا لم يكن، الموسع
يجب أن لا تعمل.
1. قم بتوصيل WLHDMI-304S-T بمصدر الفيديو وربط WLHDMI-304S-R
العرض
2قم بتوصيل الألياف بين WLHDMI-304S-T و WLHDMI-304S-R
3قم بتوصيل مصدر الطاقة الخارجي إلى WLHDMI-304S-T و WLHDMI-304S-R.
4. تطبيق الطاقة على النظام.
