تفاصيل المنتج:
|
| التوافق مع HDMI: | منفذ HDMI 2.0 | التوافق مع HDCP: | HDCP 2.2 / HDCP 1.4 |
|---|---|---|---|
| عرض النطاق الترددي للفيديو: | 18 جيجابت في الثانية | دقة الفيديو: | ما يصل إلى 4 K60 هرتز 4: 4: 4 |
| مساحة اللون: | RGB / YCbCr 4: 4: 4 ، YCbCr 4: 2: 2/4: 2: 0 ، YUV 4: 4: 4 | حماية esd: | نموذج جسم الإنسان - ± 8 كيلو فولت (تفريغ فجوة الهواء) و ± 4 كيلو فولت (تفريغ التلامس) |
| الإسكان: | نسيج معدني | اللون: | أسود |
| أبعاد: | جهاز الإرسال / الاستقبال: 61 مم [العرض] × 88 مم [العمق] × 18 مم [الارتفاع] | وزن: | جهاز الإرسال: 160 جرام ، جهاز الاستقبال: 155 جرام |
| مزود الطاقة: | الإدخال: تيار متردد 100-240 فولت ، 50/60 هرتز ، الإخراج: تيار مستمر 12 فولت / 1 أمبير | استهلاك الطاقة: | 3.84 وات |
| إبراز: | 18Gbps HD Video Extender,HDMI2.0 HD Video Extender,18Gbps HDMI Over CAT Extender |
||

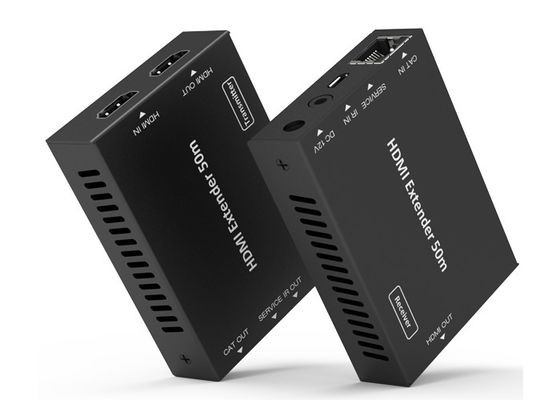

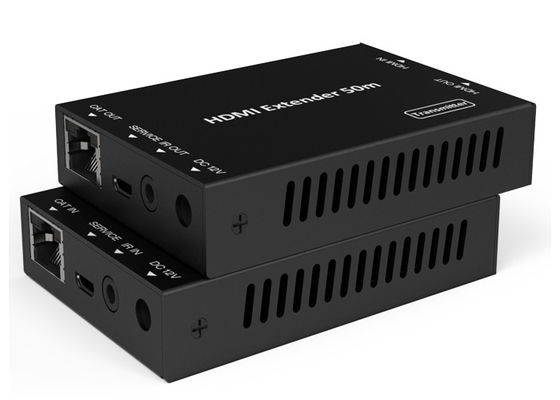

18Gbps HD Video Extender 50 متر HDMI فوق حاوية CAT المعدنية
18Gbps HDMI over CAT Extender 50 متر
1 المقدمة
يمكن لـ HDMI 18Gbps Extender تمديد إشارة الفيديو / الصوت عالية الوضوح والأشعة تحت الحمراء أحادية الاتجاه ، والمسافة تصل إلى 164 قدمًا / 50 مترًا بين العبورجهاز استقبال وجهاز استقبال عبر كابل Cat5e / 6 واحد.يدعم دقة تصل إلى 4K2K @ 60Hz 4: 4: 4 و 18 جيجابت في الثانية و HDCP 2.2.بالإضافة إلى ذلك ، فإن الموسع هو Equipped مع تمرير IR أحادي الاتجاه والذي يسمح بالتحكم في المصدر وواحد خرج حلقة HDMI.
يشمل الموسع وحدتين: وحدة الإرسال ووحدة الاستقبال.العابرةوحدة متر مسؤولة عن التقاط إشارة دخل HDMI وتنقل الإشارة عبر كبل Cat6 واحد فعال من حيث التكلفة ، وتنبعث منه إشارات تحكم بالأشعة تحت الحمراء.المستقبل الوحدة مسؤولة عن استقبال إشارة HDMI ونقل التحكم بالأشعة تحت الحمراء الإشارة.
يوفر الموسع الحل الأكثر ملاءمة لتمديد HDMI عبر أ واحد Cat5e / 6 مع القدرة على مسافات طويلة ، وهو الحل الأمثل ل أي تطبيق.
2. الميزات
☆ متوافق مع HDMI 2.0 و HDCP 2.2 / HDCP 1.4 و DVI 1.0
☆ يدعم عرض النطاق الترددي 18 جيجابت في الثانية
☆ يدعم دقة إدخال وإخراج الفيديو تصل إلى 4k2k @ 60Hz 4: 4: 4 ، يمتد
مسافة تصل إلى 164 قدمًا / 50 مترًا
☆ يدعم خرج حلقة HDMI واحد
☆ يدعم تمرير الأشعة تحت الحمراء باتجاه واحد
☆ يدعم وظيفة HDR
☆ يدعم وظيفة PoC (Power over Cable) ، وهذا يعني أن أيًا من المرسل
أو جهاز الاستقبال مزود بالطاقة بواسطة محول طاقة 12 فولت / 1 أمبير ، والآخر لا
بحاجة إلى مصدر طاقة.)
☆ يدعم وظيفة النسخ التلقائي EDID
☆ تصميم مضغوط للتثبيت السهل والمرن.
3. محتويات العبوة
① 1 × HDMI 18Gbps موسع (جهاز إرسال)
② 1 × HDMI 18Gbps موسع (جهاز استقبال)
③ 1 × كابل IR Blaster (1.5 متر)
④ 1 × 20 ~ 60 كيلو هرتز كابل مستقبل الأشعة تحت الحمراء (1.5 متر)
⑤ 1 × 12V / 1A قفل محول الطاقة
⑥ 4 × آذان متصاعدة
⑦ 1 × دليل المستخدم
4. المواصفات
| اِصطِلاحِيّ | ||
| التوافق مع HDMI | منفذ HDMI 2.0 | |
| التوافق مع HDCP | HDCP 2.2 / HDCP 1.4 | |
| عرض النطاق الترددي للفيديو | 18 جيجابت في الثانية | |
| دقة الفيديو | ما يصل إلى 4 K60 هرتز 4: 4: 4 | |
| مساحة اللون | RGB / YCbCr 4: 4: 4 ، YCbCr 4: 2: 2/4: 2: 0 ، YUV 4: 4: 4 | |
| عمق اللون |
8/10/12 بت (1080P60Hz ، 4K30Hz ، 4K60Hz YCbCr 4: 2: 2/4: 2: 0) 8 بت (4K60 هرتز 4: 4: 4) |
|
| تنسيقات صوت HDMI |
LPCM 2.0 / 2.1 / 5.1 / 6.1 / 7.1 ، دولبي ديجيتال ، دولبي TrueHD ، و Dolby Digital Plus (DD +) ، و DTS-ES ، و DTS HD Master و DTS HD-HRA و DTS-X |
|
| حماية البيئة والتنمية المستدامة | نموذج جسم الإنسان - ± 8 كيلو فولت (تفريغ فجوة الهواء) و ± 4 كيلو فولت (تفريغ التلامس) | |
| روابط | ||
| الارسال |
المداخل: 1x HDMI من النوع A [أنثى ذات 19 سنًا] خدمة 1x [Micro USB ، منفذ التحديث] المخرجات: 1x HDMI من النوع A [أنثى ذات 19 سنًا] عدد 1 مخرج IR [مقبس استريو صغير مقاس 3.5 مم] 1x CAT OUT [RJ45، 8-pin female] |
|
| المتلقي |
المدخلات: 1x IR IN [3.5mm Stereo Mini-jack] 1x CAT IN [RJ45 ، أنثى ذات 8 سنون] خدمة 1x [Micro USB ، منفذ التحديث] المخرجات: 1x HDMI من النوع A [أنثى ذات 19 سنًا] |
|
| ميكانيكي | ||
| الإسكان | نسيج معدني | |
| اللون | أسود | |
| أبعاد |
المرسل / المستقبل: 61 مم [العرض] × 88 مم [العمق] × 18 مم [الارتفاع] |
|
| وزن | جهاز الإرسال: 160 جرام ، جهاز الاستقبال: 155 جرام | |
| مزود الطاقة |
المدخلات: AC 100 - 240V 50 / 60Hz الإخراج: DC 12V / 1A |
|
| استهلاك الطاقة | 3.84 وات | |
| درجة حرارة التشغيل | 32 - 104 درجة فهرنهايت / 0 - 40 درجة مئوية | |
| درجة حرارة التخزين | -4 - 140 درجة فهرنهايت / -20 - 60 درجة مئوية | |
| الرطوبة النسبية | 20-90٪ RH (بدون تكاثف) | |
| القرار / المسافة | 4K60 - قدم / متر | 4K30 / 1080P ـ قدم / أمتار |
| CAT5e | 164 قدمًا / 50 مترًا | 164 قدمًا / 50 مترًا |
| CAT6 / 6a / 7 | 197 قدمًا / 60 مترًا | 230 قدمًا / 70 مترًا |
| مدخل / مخرج HDMI | 10 قدم / 3 م | 30 قدم / 10 م |
| يوصى بشدة باستخدام كابل "Premium High Speed HDMI". | ||
5. ضوابط التشغيل والوظائف
5.1 لوحة الإرسال
| رقم | اسم | وصف الوظيفة |
| 1 | مخرج HDMI | منفذ إخراج حلقة HDMI ، قم بالتوصيل بجهاز عرض HDMI مثل التلفزيون أو جهاز الإسقاط باستخدام كابل HDMI. |
| 2 | مدخل HDMI | منفذ إدخال HDMI ، قم بالتوصيل بجهاز مصدر HDMI مثل مشغل DVD أو PS4 باستخدام كابل HDMI. |
| 3 | قطط | قم بتوصيله بمنفذ CAT IN على الطرف المستقبل باستخدام كابل CAT6. |
| 4 |
مؤشر الطاقة مصباح (أخضر) |
سيضيء المصباح عند تشغيل جهاز الإرسال. |
| 5 |
إشارة البيانات مصباح مؤشر (البرتقالي) |
سوف يضيء المصباح عندما يكون لدى المرسل والمستقبل إرسال إشارة. |
| 6 | منفذ خدمة | للاستخدام المحدث للبرامج الثابتة. |
| 7 | مخرج الأشعة تحت الحمراء | قم بتوصيله بكابل IR Blaster واسع النطاق.إشارة الأشعة تحت الحمراء من منفذ IR في جهاز الاستقبال. |
| 8 | 12V العاصمة |
قم بتوصيل مصدر طاقة DC 12V / 1A بالوحدة وقم بتوصيل المحول بمأخذ التيار المتردد. (ملحوظة:يدعم الموسع وظيفة PoC ، وهذا يعني أن جهاز الإرسال أو جهاز الاستقبال مزود بالطاقة بواسطة محول طاقة 12 فولت / 1 أمبير ، والآخر لا يحتاج إلى مصدر طاقة.) |
5.2 لوحة الاستقبال
| رقم | اسم | وصف الوظيفة |
| 1 | مخرج HDMI | منفذ إخراج HDMI ، قم بالتوصيل بجهاز عرض HDMI مثل التلفزيون أو جهاز الإسقاط باستخدام كابل HDMI. |
| 2 | كات إن | قم بالتوصيل بمنفذ CAT OUT في نهاية جهاز الإرسال باستخدام كابل CAT6. |
| 3 |
مؤشر الطاقة مصباح (أخضر) |
سيضيء المصباح عند تشغيل جهاز الاستقبال. |
| 4 |
إشارة البيانات مصباح مؤشر (البرتقالي) |
سوف يضيء المصباح عندما يكون لدى المرسل والمستقبل إرسال إشارة. |
| 5 | منفذ خدمة | للاستخدام المحدث للبرامج الثابتة. |
| 6 | IR IN | قم بتوصيله بكابل استقبال الأشعة تحت الحمراء واسع النطاق.سترسل إشارة IR إلى منفذ IR OUT الخاص بجهاز الإرسال. |
| 7 | 12V العاصمة |
قم بتوصيل مصدر طاقة DC 12V / 1A بالوحدة وقم بتوصيل المحول بمأخذ التيار المتردد. (ملاحظة: يدعم الموسع وظيفة PoC ، وهذا يعني أن جهاز الإرسال أو جهاز الاستقبال مزود بالطاقة بواسطة محول طاقة 12 فولت / 1 أمبير ، والآخر لا يحتاج إلى مصدر طاقة.) |
5.3 تعريف دبوس IR
تعريف مستقبل الأشعة تحت الحمراء ودبوس مكبر الصوت على النحو التالي:
فيما يلي مخطط نظام IR حول طريقة استخدام كبل الأشعة تحت الحمراء.
6. مثال على التطبيق
