SDI لتحويل HDMI

1 المقدمة

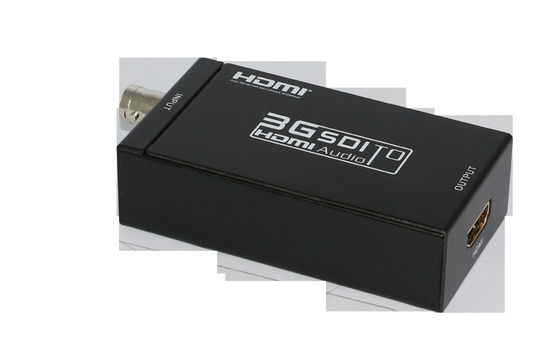

يسمح محول MINI SDI إلى HDMI بعرض إشارات SD-SDI و HD-SDI و 3G-SDI على شاشات HDMI مع ضمان معدلات بت عالية تصل إلى 2.970 جيجابت / ثانية لتمنحك نقل إشارة سريعًا دون أي خسارة.للمهنيين هذا يعني أنه أصبح من الأسهل الآن توزيع وتوسيع إشارة 3G SDI الخاصة بك مع منحك القدرة على العرض عملك على شاشات HDMI بفضل محول HDMI المدمج.

2. الميزات

1. التشغيل بسرعة 2.970 جيجابت / ثانية و 1.485 جيجابت / ثانية و 270 ميجابت / ثانية

2. يدعم SMPTE 425M و SMPTE 424M و SMPTE 292M و SMPTE 259M-C

3. إخراج حلقة متوازنة ومُعاد تسجيلها على مدار الساعة ، جهاز إزالة دمج صوتي مدمج بحد أقصى 8 قنوات ، صوت 48 كيلو هرتز

4. التحويل من SMPTE 425M المستوى B إلى المستوى A 1080p 50 / 59.94 / 60 4: 2: 2 10 بت

5. تواصل مع الوحدات الأخرى لتمديد الإشارة لمسافات طويلة

• صفقة

• 3G SDI لتحويل HDMI

• 5V DC محول التيار الكهربائي

• دليل التشغيل

4. المواصفات

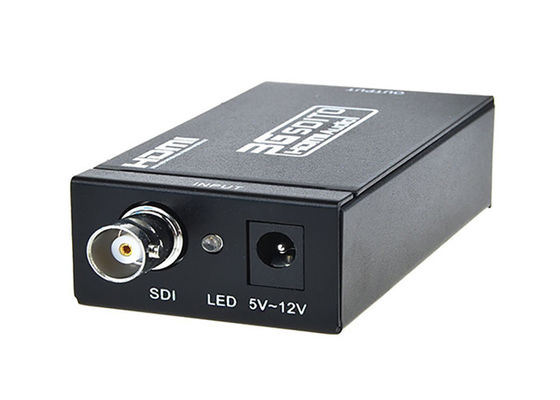

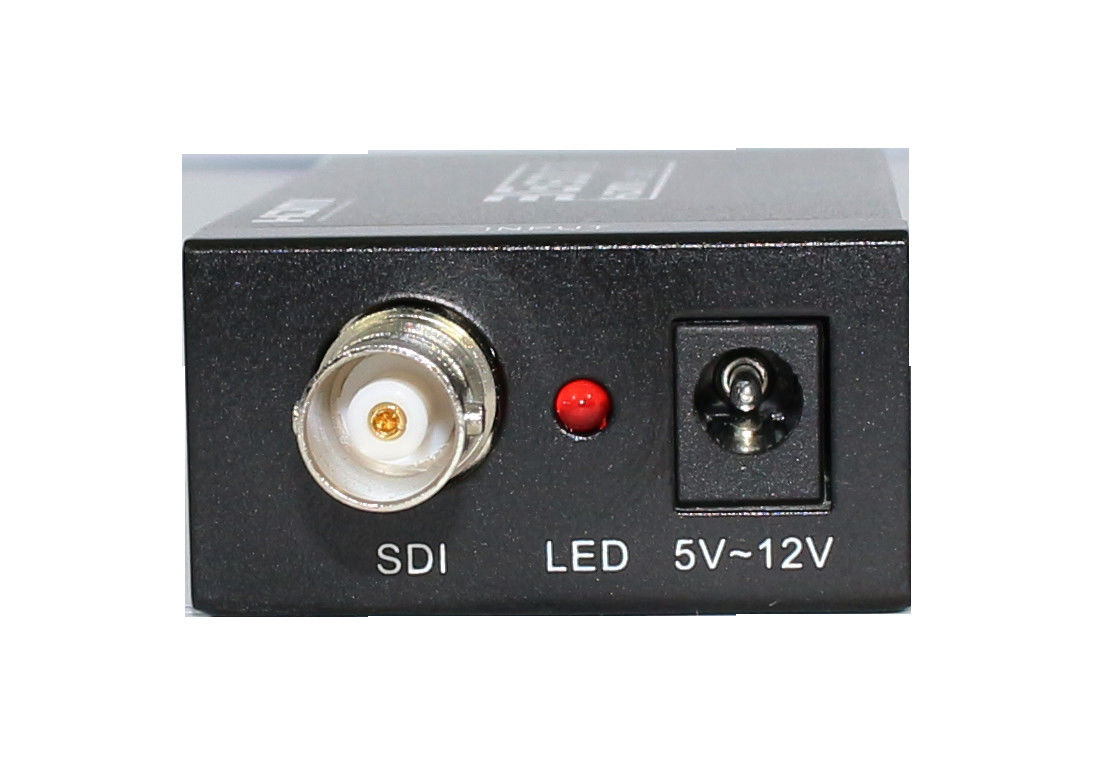

منفذ الإدخال ................................................ .................... 1 × BNC (SDI / HD-SDI / 3G-SDI)

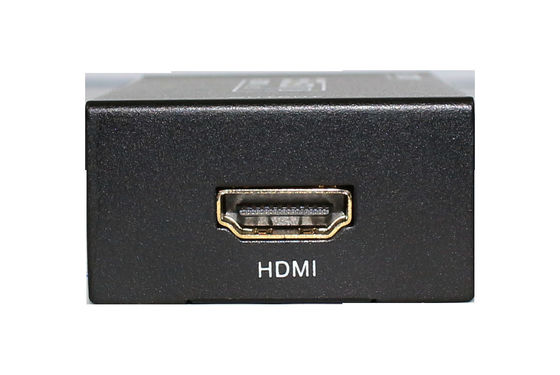

منفذ الاخراج ................................................ .................. 1 x HDMI

معدلات نقل SDI ............................................... 2.970 جيجابت / ثانية و 2.970 / 1.001 جيجابت / ثانية

قرار الإدخال / الإخراج .............................................. ....... 480i، 576i، 720p @ 50 / 59.94،60، 1080i @ 50 / 59.94 / 60

1080p@23.97/24/25/29.97/30/50/59.94/60

مزود الطاقة................................................ ............... تيار مستمر 5 فولت -12 فولت

حماية البيئة والتنمية المستدامة ... ............ نموذج جسم الإنسان ± 8 كيلو فولت (تفريغ فجوة الهواء) ، ± 4 كيلو فولت (تفريغ التلامس)

البعد ................................................. .................... 80 مم × 41 مم × 25 مم

وزن ................................................. .......................... 150 جرام

درجة حرارة التشغيل................................................ .. 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت

درجة حرارة التخزين................................................ ..... -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت

الرطوبة النسبية................................................ ............. 20 ~ 90٪ RH (بدون تكاثف)

استهلاك الطاقة (الحد الأقصى) ............................................. ... 5W

5. مخطط التطبيق:
