تفاصيل المنتج:
|
| اسم المنتج: | 7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Video Wall Controller 16 Ch Output 18 Ch Input | المدخلات: | 18-Ch X HDMI Input و DVI (1x) و HDMI (1x) و VGA (1x) و SDI (1x) و 1 X4K HDMI Input port |
|---|---|---|---|
| النواتج: | 16 منفذ إخراج HDMI | قرار الإدخال: | XGA / SXGA / SXGA + / UVGA / WUXGA / 1080p ، إلخ ، متوافق مع دقة عالية مخصصة |
| برنامج التحكم في النظام: | تطبيق Pro مخصص لبرنامج التحكم | قوة: | مزودات طاقة مزدوجة 100AC ~ 240VAC ، 50 / 60Hz ، وضع عمل مزود طاقة قابل للتبديل السريع يمكن الوثوق به |
| إبراز: | وحدة تحكم الجدار الفيديو SDI HDMI,وحدة التحكم في الحائط 7U HDMI,وحدة التحكم الجدارية 7U HD |
||

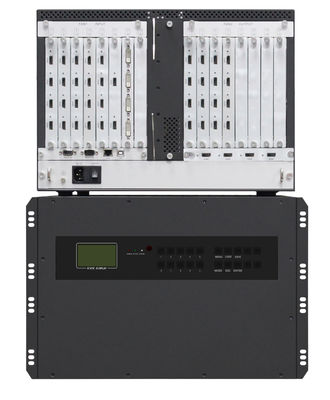

7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Video Wall Controller 16 Ch Output 18 Ch Input
جهاز تحكم في الحائط HDMI فيديومقدمة:
| يكتب | العنصر | تفاصيل المعلمات | ||||
| الهيكل | 1 يو | 2U | 3.5 ش | 7U | 12.5U | |
| لوح التحكم | 1 | 1 | 1 | 1 | 1 | |
| فتحات التوسعة | 1 | 1 | 3 | 1 | 1 | |
| فتحات بطاقة في / خارج | 2 | 4 | 8 | 16 | 36 | |
| وزن | 8.5 كجم | 11 كجم | 18 كجم | 31.5 كجم | 49 كجم | |
| الأبعاد (L) * (W) * (H) سم | 58 * 45 * 21 | 60 * 54 * 20 | 62 * 63 * 30 | 60 * 54 * 47 | 63 * 59 * 74 | |
| بطاقة المجلس | بطاقة الإدخال | يمكن دمج بطاقات الإدخال المختلفة بشكل تعسفي: بطاقة لوحة DVI-I (دعم compositevideo ، DVI ، HDMIL ، مكون ، VGA) ، بطاقة إدخال 4K ، بطاقة SDI ، إدخال IP.- تحميل STD ، لوحة نشر المعلومات ، إلخ | ||||
| بطاقة الإخراج | بطاقة HDMI (صوت مدمج) ، بطاقة HDMI (صوت مدمج + منفذ صوت 3.5 مم) | |||||
| مراقبة | طريقة الاتصال | دعم التحكم في شبكة TCP والتحكم في المنفذ التسلسلي ؛دعم RS232 و RS485 حلقة خارج | ||||
| تحكم CMS | برنامج DIMP | |||||
| تحكم BS | لا حاجة لتثبيت أي برنامج عميل | |||||
| التحكم عبر المنصات | دعم windows و IOS MACOS و Android و Linux | |||||
وحدة تحكم حائط فيديو HDMI باستخدام مجالات التطبيق:
الاحتفالات الرئيسية:
1. وضع صورة POP خارج الصورة:يتم عرض إشارات متعددة أو جزئية على ملء الشاشة أو جزء الشاشة
في أي شكل مستطيل ، يمكن للوحة الفردية إنشاء 4 نوافذ فيديو على الأكثر.
الشكل 2.2 وضع تجانب POP
2. يمكن للشاشة الواحدة إنشاء 16 نافذة فيديو على الأكثر:في نفس الشاشة ، يمكن تعيين 4 مناطق CBD ،
يمكن لكل CBD أن تفتح 4 نوافذ ، على سبيل المثال ، يمكن أن تنشئ شاشة واحدة 16 نافذة على الأكثر.
3. وضع PIP:استخدام صورة واحدة معينة كخلفية ؛تعتمد نوافذ الفيديو الأخرى وضع التجانب.
4. وضع التداخل:استخدام قناة معينة كخلفية ، كما يتم عرض القنوات الأخرى
على الشاشة مع تداخل الجزء غير المرئي.
5.التحجيم وتحديد المواقع:الحجم قابل للتعديل والموضع قابل للتعديل.
6. تقنية درع الحافة:في ظل تقنية الربط التقليدية ، عند مواجهتها مع جدار الفيديو
تتكون من جهاز عرض خلفي ، تلفزيون لوحة ، LCD / PDP أو DLP ، CRT ، حيث يتم تقسيم صورهم بعد
منقسمة ولا يمكن للشاشات المجاورة عرض حافة القطع بسبب الفجوات ، الصورة الكلية
سيصبح غير طبيعي بشكل غير طبيعي.
من خلال ضبط البكسل المكرر وتمديد إشارة الحافة تلقائيًا ، تغطي الحافة الجزء
محمي لتحقيق مشاهدة طبيعية وبديهية.أثناء التصحيح ، يحتاج المستخدمون فقط إلى إدخال ملف
برنامج التحكم في قيمة حجم وحدة العرض وقيمة العرض التقريبية للحافة الخلفية ،
سيحسب تلقائيًا نطاق التدريع المطلوب ويؤدي القناع بتقنياتنا الفريدة.
7. تقنية ضبط الحواف:قم بإجراء ضبط على بكسل واحد لحافة شاشة الربط من خلال ملف
تشغيل برنامج التحكم من أجل الوصول إلى الربط السلس.هذه التقنية مناسبة للإسقاط الأمامي ،
الإسقاط الخلفي ، شاشة DLP وهلم جرا.
8. الأوضاع المحددة من قبل المستخدم:نحن نقدم وظيفة أوضاع قابلة للتخصيص وفيرة ، وهناك 30 وضعًا مدمجًا يحددها المستخدم ،
والكثير من الأوضاع الخارجية المخصصة للمستخدم ، ودعم لوحة اللمس مثل Crestron.
9.معلمات الصورة (توازن اللون الأبيض / السطوع / التباين / التشبع) تعديل:
يتم تعيين جميع المعلمات كحالة قياسية عندما تغادر البضائع المصنع ، يمكن للمستخدمين ضبطها
حسب الحاجة الفعلية.على سبيل المثال ، يمكن للمستخدم ضبط توازن اللون الأبيض لكل مخرج على
اجعل توازن اللون الأبيض الشامل لجدار التلفزيون / جدار الربط يصل إلى حالة مثالية قدر الإمكان.
10. عرض شعار الخلفية (المتطلبات المخصصة):متاح كخلفية لعرض الشعار ،
وفقًا لطلب العميل ، سنقوم بتخزين صور التجزئة في الواجهات المقابلة ،
يمكن تقسيم شعار الخلفية إلى صورة كاملة ، ويمكن تنشيط كل شعار خلفية على الشاشة
أو غير مفعّل ويمكن استبداله بحرية حسب حاجتك.
باستخدام التطبيق:
7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Video Wall Controller 16 Ch Output 18 Ch Input
