تفاصيل المنتج:
|
| التوافق مع HDMI: | منفذ HDMI 1.4 | التوافق مع HDCP: | HDCP 1.4 |
|---|---|---|---|
| عرض النطاق الترددي للفيديو: | 4.95 جيجابت في الثانية | قرارات الفيديو: | بحد أقصى يصل إلى 1920 × 1080 بكسل عند 60 هرتز |
| عمق اللون: | 8 بت | مساحة اللون: | RGB ، YCbCr 4: 4: 4 ، YCbCr 4: 2: 2 |
| تنسيقات الصوت التناظرية: | LPCM2.0 44.1 كيلو هرتز 48 كيلو هرتز | حماية البيئة والتنمية المستدامة: | نموذج جسم الإنسان ： ± 8kV (تفريغ فجوة الهواء) ، ± 4kV (تفريغ التلامس) |
| منافذ المدخلات: | 4x HDMI من النوع A [أنثى ذات 19 سنًا] 1x SEVICER [Micro USB ، منفذ التحديث] | منافذ المخرجات: | عدد 1 منفذ HDMI من النوع A [أنثى ذات 19 سنًا] عدد 1 VGA [VGA-D] عدد 1 صوت [مقبس استريو صغير مقاس 3.5 |
| الإسكان: | نسيج معدني | اللون: | أسود |
| أبعاد: | 185 مم (ث) × 111.8 مم (د) × 21 مم (ارتفاع) | وزن: | 500 جرام |
| مزود الطاقة: | الإدخال: AC100 ~ 240V 50 / 60Hz ، الإخراج: DC12V / 1A (معايير الولايات المتحدة / الاتحاد الأوروبي ، | استهلاك الطاقة: | 5.28 واط (كحد أقصى) |
| درجة حرارة التشغيل: | 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت | درجة حرارة التخزين: | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| الرطوبة النسبية: | 20 ~ 90٪ RH (بدون تكاثف) | ||
| إبراز: | 4x1 Multiviewer و Quad 4x1 Multiviewer و Multiviewer HDMI 4x1,Quad 4x1 Multiviewer,Multiviewer HDMI 4x1 |
||
عارض متعدد HDMI رباعي 4x1 أقصى دقة فيديو 1920 × 1080 بكسل 60 هرتز
عارض متعدد HDMI 4 × 1 رباعي
1. مقدمة
يدعم جهاز العرض المتعدد 4 × 1 الرباعي عالي الأداء أربعة مسارات يتم عرض محتويات مدخلات HDMI عالية الدقة على شاشة HDMI واحدة وشاشة VGA واحدة في وقت واحد.وهو يدعم إخراج الصوت التناظري الذي يمكن تحديده من مصدر إدخال مختلف.يدعم خمسة أوضاع عرض متعددة العرض.يمكن ضبط دقة الإخراج وتدعم الحد الأقصى حتى 1920 × 1080 عند 60 هرتز.يمكن التحكم في المنتج عن طريق زر اللوحة الأمامية وجهاز التحكم عن بعد.
2. سمات
☆ متوافق مع HDMI 1.4 و HDCP 1.4
☆ يمكن لدقة الإدخال أتمتة عملية التعرف.
(480i ~ 1080 P60 ، 800 × 600 ~ 1920 × 1080)
☆ يمكن تحديد دقة الإخراج عن طريق الزر الموجود على اللوحة وجهاز التحكم عن بعد ، بحد أقصى يصل إلى 1080 بكسل عند 60 هرتز (1920 × 1080 بكسل عند 60 هرتز ، 1280 × 720 بكسل عند 60 هرتز)
☆ يدعم الصوت LPCM 2CH
☆ يدعم أوضاع عرض النوافذ المتعددة 1/2/4
يتم التحكم عن طريق الزر الموجود على اللوحة وجهاز التحكم عن بعد
3. محتويات العبوة
① 1 × HDMI 4 × 1 رباعي متعدد المشاهد
② محول طاقة تيار مستمر 1 × 12 فولت / 1 أمبير
③ 1 × جهاز تحكم عن بعد
④ 2 × آذان متصاعدة
⑤ 1 × دليل المستخدم

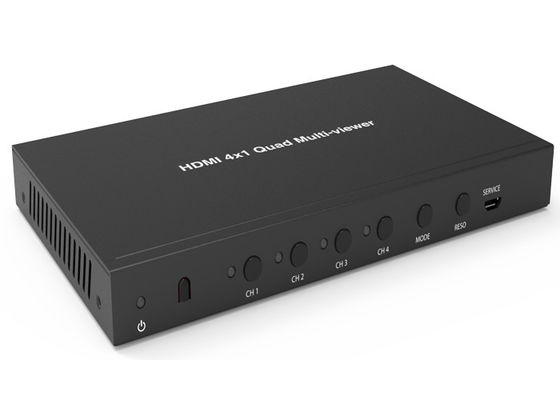

كما هو موضح أدناه ، توجد صور لـ HDMI 4 × 1 Quad Multi-Viewer.
4. تحديد
|
اصطلاحي |
|
|
التوافق مع HDMI |
منفذ HDMI 1.4 |
|
التوافق مع HDCP |
HDCP 1.4 |
|
عرض النطاق الترددي للفيديو |
4.95 جيجابت في الثانية |
|
قرارات الفيديو |
بحد أقصى يصل إلى 1920 × 1080 بكسل عند 60 هرتز |
|
عمق اللون |
8 بت |
|
مساحة اللون |
RGB ، YCbCr 4: 4: 4 ، YCbCr 4: 2: 2 |
|
تنسيقات الصوت التناظرية |
LPCM2.0 44.1 كيلو هرتز 48 كيلو هرتز |
|
حماية البيئة والتنمية المستدامة |
نموذج جسم الإنسان: ± 8 كيلو فولت (تفريغ فجوة الهواء) ، ± 4 كيلو فولت (تفريغ التلامس) |
|
روابط |
|
|
منافذ المدخلات |
4x HDMI من النوع A [أنثى ذات 19 سنًا] 1x SEVICER [Micro USB ، منفذ التحديث] |
|
منافذ المخرجات |
عدد 1 منفذ HDMI من النوع A [أنثى ذات 19 سنًا] 1x VGA [VGA-D] عدد 1 صوت [مقبس استريو صغير مقاس 3.5 ملم] |
|
ميكانيكي |
|
|
الإسكان |
نسيج معدني |
|
اللون |
أسود |
|
أبعاد |
185 مم (ث) × 111.8 مم (د) × 21 مم (ارتفاع) |
|
وزن |
500 جرام |
|
مزود الطاقة |
الإدخال: AC100 ~ 240V 50 / 60Hz ، الإخراج: DC12V / 1A (معايير الولايات المتحدة / الاتحاد الأوروبي ، CE / FCC / UL المعتمدة) |
|
استهلاك الطاقة |
5.28 واط (كحد أقصى) |
|
التشغيل درجة حرارة |
0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت |
|
درجة حرارة التخزين |
-20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
|
الرطوبة النسبية |
20 ~ 90٪ RH (بدون تكاثف) |
5.ضوابط التشغيل والوظائف

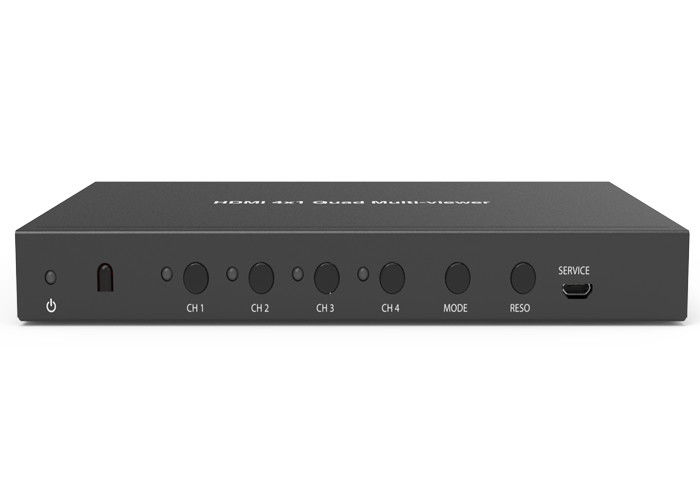

5.1 اللوحة الأمامية
|
عدد |
اسم |
وصف الوظيفة |
|
1 |
ليد اشارة |
سوف يضيء مؤشر LED باللون الأخضر عندما تكون الوحدة العمل ، أحمر عندما تكون الوحدة في وضع الاستعداد. |
|
2 |
IR |
نافذة استقبال الأشعة تحت الحمراء.يقبل إشارة التحكم عن بعد لهذا الجهاز فقط. |
|
3 |
زر CH1 / CH2 / CH3 / CH4 |
حدد زر قناة الإدخال (يرجى الاطلاع على وصف تفصيلي "6. أوضاع العرض"). |
|
4 |
زر الوضع |
اضغط على هذا الزر لإخراج وضع عرض التحديد الدوري (يرجى الاطلاع على وصف تفصيلي "6. أوضاع العرض").اضغط على هذا الزر حتى 5 ثوانٍ ، تكون شاشة الإخراج ملء الشاشة وعرض نسبة متساوية. |
|
5 |
RESO |
اختيار الدراجات دقة الإخراج مختلفة.اضغط على هذا الزر حتى 5 ثوانٍ لفتح أو إغلاق إطار عرض النافذة. |
|
6 |
منفذ خدمة |
تم استخدام تحديث البرامج النارية.(استخدامات التصنيع فقط.) |

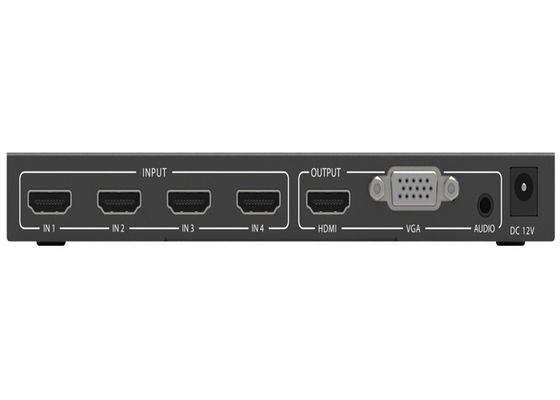

5.2 اللوحة الخلفية
|
عدد |
اسم |
وصف الوظيفة |
|
1 |
مدخلات HDMI |
قم بالتوصيل بجهاز مصدر HDMI مثل DVD لاعب أو PS4. |
|
2 |
مخرج HDMI |
قم بتوصيله بجهاز عرض HDMI مثل التلفزيون أو كشاف ضوئي. |
|
3 |
خرج VGA |
منفذ إخراج VGA ، إشارة خرج المنفذ هذه هي نفس منفذ إخراج HDMI. |
|
4 |
مخرج الصوت |
منفذ إخراج الصوت التناظري.(ملاحظة: إذا كان خرج HDMI هو MODE 1 ، فإن إخراج الصوت يتبع محتوى الفيديو. إذا كان خرج HDMI هو MODE 2/3/4/5 ، فاضغط على CH1 / CH2 / CH3 / CH4 حتى 5 ثوانٍ لتحديد إخراج الصوت أو استخدام جهاز التحكم عن بعد إلى إخراج صوت التحديد الدوري الحالة الافتراضية هي شاشة CH1 مخرج الصوت.) |
|
5 |
12V العاصمة |
قم بتوصيل مصدر طاقة 12 فولت / 1 أمبير في الوحدة وتوصيل المحول بمأخذ التيار المتردد. |
6. أوضاع العرض
يحتوي جهاز العرض الرباعي على 5 أوضاع للعرض.يرجى الاطلاع على الوصف التفصيلي أدناه.
الوضع 1:سيعرض المشاهد الرباعي الرباعي أربعة مداخل HDMI بشكل منفصل.اضغط على الأزرار CH1 / CH2 / CH3 / CH4 باللوحة أو باستخدام جهاز التحكم عن بعد بالأشعة تحت الحمراء ، أزرار المصدر 1/2/3/4 لتحديد مصدر الإدخال ، المصباح المقابل على اللوحة قيد التشغيل.
الوضع 2: يقسم المشاهد الرباعي الرباعي أربعة مدخلات HD بنفس الحجم والعرض على الشاشة.الأضواء الأربعة الموجودة على اللوحة مضاءة.في نافذة CH1 ، يمكنك الضغط على الزر CH1 الموجود باللوحة أو باستخدام جهاز التحكم عن بعد بالأشعة تحت الحمراء زر المصدر 1 للتحديد الدوري لمصدر أربعة مدخلات.في نافذة CH2 ، يمكنك الضغط على الزر CH2 الموجود باللوحة أو باستخدام جهاز التحكم عن بعد بالأشعة تحت الحمراء زر المصدر 2 للتحديد الدوري لمصدر أربعة مدخلات ... إلخ.
يمكن عمل الباقي بنفس الطريقة.
الوضع 3:يقسم المشاهد الرباعي المتعدد أربعة مداخل عالية الدقة ويعرض على الشاشة.الأضواء الأربعة الموجودة على اللوحة مضاءة.طريقة التشغيل هي نفسها الوضع 2.
الوضع 4: يقسم المشاهد الرباعي المتعدد مدخلي HD بنفس الحجم والعرض على الشاشة.أضواء CH1 / CH2 باللوحة مضاءة.في نافذة CH1 ، يمكنك الضغط على الزر CH1 الموجود باللوحة أو باستخدام جهاز التحكم عن بعد بالأشعة تحت الحمراء زر المصدر 1 للتحديد الدوري لمصدر أربعة مدخلات.في نافذة CH2 ، يمكنك الضغط على الزر CH2 الموجود باللوحة أو باستخدام جهاز التحكم عن بعد بالأشعة تحت الحمراء زر المصدر 2 للتحديد الدوري لمصدر أربعة مدخلات.
الوضع 5:يقسم المشاهد الرباعي المتعدد أربعة مداخل عالية الدقة ويعرض على الشاشة.الأضواء الأربعة الموجودة على اللوحة مضاءة.طريقة التشغيل هي نفسها الوضع 2.
7. جهاز التحكم
: اضغط على هذا الزر لضبط وضع الاستعداد ، اضغط على هذا الزر مرة أخرى لتشغيل الوحدة.
: اضغط على هذا الزر لفتح أو إغلاق إطار نافذة العرض.
RES. : اضغط على هذا الزر لتحديد دقة خرج التحديد الدوري.
الوضع:
: اضغط على هذه الأزرار ل
تحديد وضع عرض الإخراج.
8. مثال على التطبيق
