تفاصيل المنتج:
|
| الامتثال SDI: | 3G / HD / SD SDI | مسافة: | 5 كيلومترات |
|---|---|---|---|
| الدقة القصوى: | 1080P @ 60 هرتز | موصلات TX: | (1) مدخل SDI ، (1) ST |
| موصلات RX: | (1) مخرج SDI ، (1) ST | أبعاد: | 95 × 16 × 22 ملم (L / W / H) |
| إبراز: | SDI HD Video Extender,5km HD Video Extender,3G SDI Extender |
||

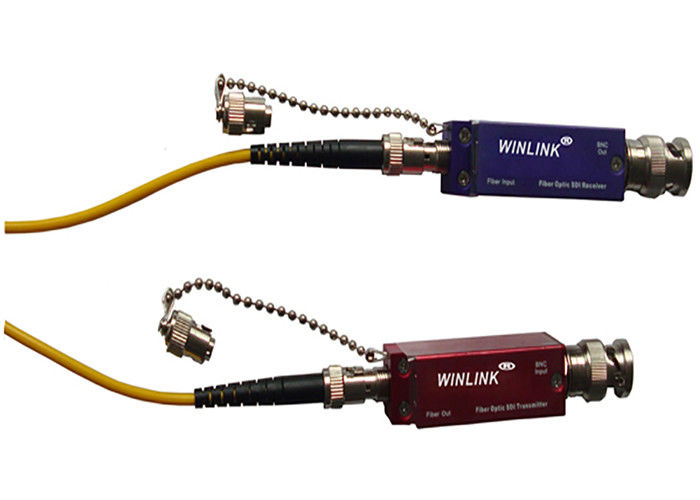

موسع فيديو 1080P MINI 3G SDI HD
1.وصف المنتج:
يعمل موسع الألياف Lightspeed 3G-SDI على توسيع إشارة 3D-SDI عبر الألياف أحادية الوضع ، والمسافة تصل إلى 5 كم ، وهي تدعم SMPTE424M (3G-SDI) و SMPTE-292M (HD-SDI) و SMTPE-259 (SD) -SDI).موسع فيديو 1080P MINI 3G SDI HDيحتوي على موصل الألياف ST
وموصل إلكتروني 75ohm BNC ،توفر العلبة المعدنية المدمجة أداء EMI جيدًا وسهل التركيب.
2. عادي واستكشاف الأخطاء وإصلاحها:
| رمز LED | اللون | مؤشر TX | مؤشر RX |
| وصلة | أخضر |
لتوصيل الألياف: الصمام على: عمل الليزر |
لتوصيل الألياف: LED قيد التشغيل: استقبال الإشارة الضوئية. |
| SIG | أخضر |
بالنسبة لإشارة SDI: LED قيد التشغيل: تستقبل وحدة الإرسال إشارة مصدر SDI. |
بالنسبة لـ SDI Signa: LED قيد التشغيل: خرج إشارة SDI طبيعي. |
| PWR | أحمر | مؤشر إمداد الطاقة: LED قيد التشغيل: مصدر الطاقة يعمل. | مؤشر إمداد الطاقة: LED قيد التشغيل: مصدر الطاقة يعمل. |
| اسم المنتج | موسع فيديو 1080P MINI 3G SDI HD | ||
3. مجموعة الشحن:
| أغراض | الكمية. | وحدة |
| الارسال | 1 | قطعة |
| المتلقي | 1 | قطعة |
| سلك USB | 2 | جهاز كمبيوتر شخصى |
|
دليل المستخدم
|
1 | قطعة |

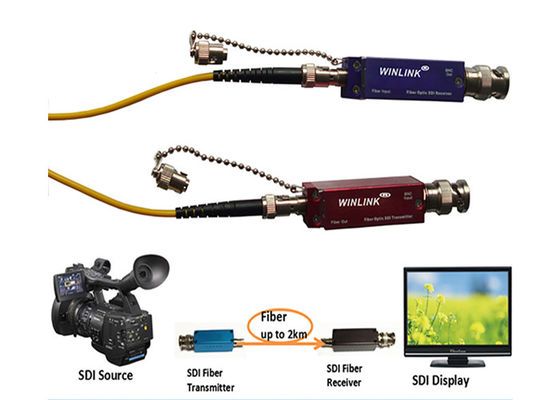

4. تطبيق مخططموسع فيديو 1080P MINI 3G SDI HD:
